Kit de cableado prémium para Gibson® SG®
Este kit facilita el pedido de componentes premium para el cableado de su SG®, o guitarra de 4 controles/2 pastilla de cuerpo delgado y cuerpo sólido similar con un selector de 3 posiciones .
El kit, que incluye un diagrama de cableado, incluye componentes de confianza utilizados durante décadas en Gibson® y otros instrumentos americanos emblemáticos.
-

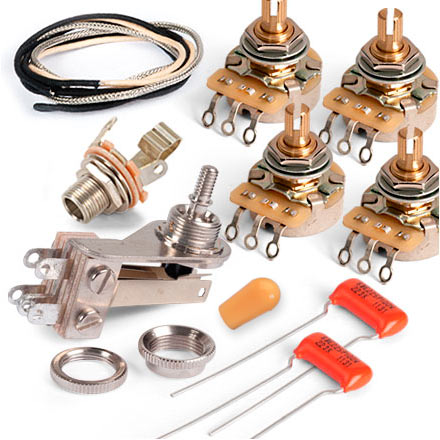

Los kits de cableado premium incluyen componentes premium como
- selector toggle de conmutador y jack
- Potenciómetros CTS
- Orange Drop condensadores
- Retroceso cable
Asegúrese de que sus mandos de control encajan: potenciómetros CTS en estos kits tiene s eje dividido con moleteado fino (24 ranuras). Las perillas moleteadas gruesas para las potenciómetros Alpha importadas no encajan. ¿Necesita mandos? Marque aquí.
El kit de cableado premium para Gibson SG incluye:| Cantidad | Artículo | ||
| 1 | rosca largo de la embarcación jack de salida | ||
| 2 | 0,022uF Condensadores Orange Drop | ||
| 1 | perilla interruptor (ámbar) | ||
| 1 | Conmutador 3 posiciones en ángulo recto selector | ||
| Longitud del interruptor | 2" | (50,80 mm) | |
| Parte roscada | 3/16" | (4,76 mm) | |
| Diámetro requerido del orificio de montaje | 1/2" | (12,70 mm) | |
| Profundidad requerida de la cavidad del cuerpo | 13/16" | (20,64 mm) | |
| Requiere al menos 1-3/4" (44,45 mm) desde el centro del orificio de montaje hasta el borde de la cavidad de control para la separación del cableado. | |||
| 4 | CTS 500 K potenciómetros de control | ||
| Diámetro del eje | 5,95 mm (0,235") eje dividido, moleteado fino |
||
| Rosca | 3/8" x 32 | ||
| Parte roscada | 3/8" | (9,52 mm) | |
| Diámetro requerido del orificio de montaje | 3/8" | (9,52 mm) | |

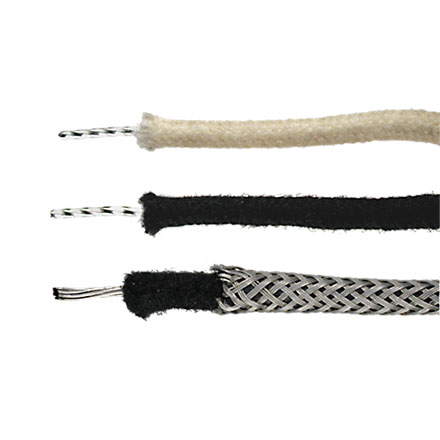

| 12" | cable de circuito de guitarra de push-back con blindaje trenzado, conductor interno 22AWG | ||
| 12" | cable de circuito de guitarra de push-back no apantallado , 22AWG blanco | ||
| 24" | cable de circuito de guitarra de push-back sin apantallado , 22AWG negro | ||
| Diagrama de cableado | |||
SG® es una marca registrada de Gibson Guitar Corporation.
