Kit de cableado premium para Stratocaster
¡Esto es lo que necesitas para conectar esos pickups a tu Strat®! Todas las piezas, más un diagrama para mostrarle cómo.
Este kit premium incluye un cable de push-back cubierto de tela, el cable adecuado para los circuitos de guitarra de estilo vintage y Fender. Los potenciómetros este kit se han actualizado a la marca CTS para una vida útil más larga y una respuesta más suave y precisa.
-

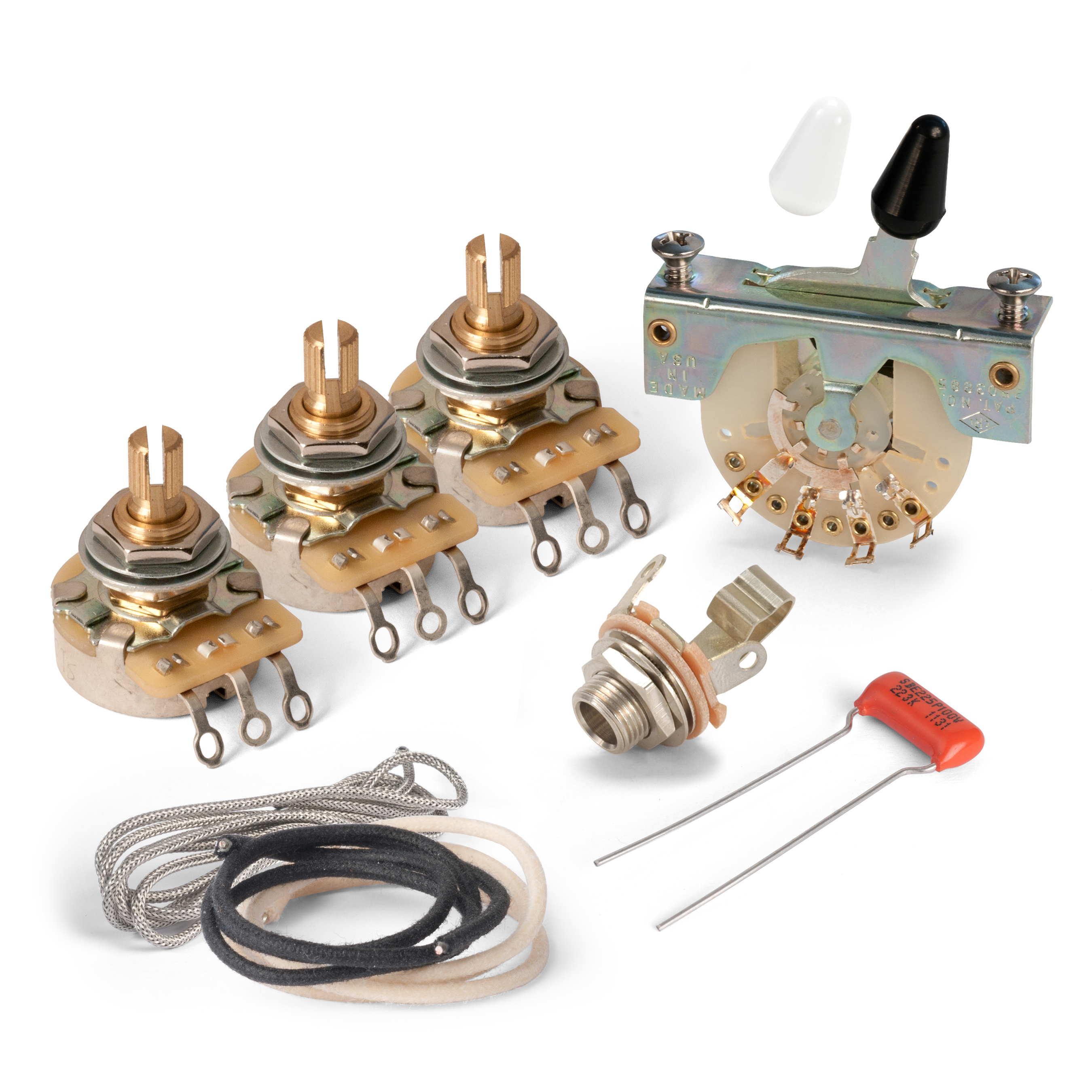

El kit de cableado para Stratocaster incluye
- Conmutador jack de salida
- 250K potenciómetros de control CTS (3)
- 0,047uF Tapón Orange Drop
- Interruptor de palanca CRL: 5 posiciones switch de palanca con tornillos de montaje
- Mandos de interruptor: blanco y negro

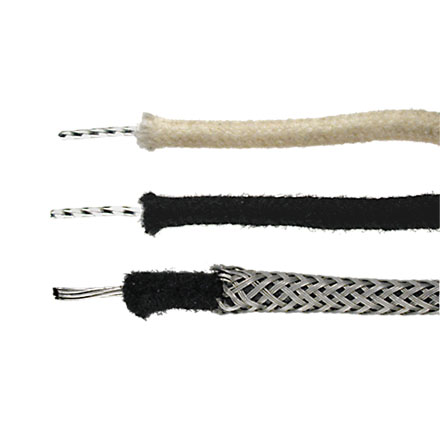

- cable de circuito de push-back no apantallado revestido con tela: 22 AWG, blanco 12" de largo
- cable de circuito de push-back no apantallado revestido con tela: 22 AWG, negro, 24" de largo
- cable de circuito de push-back trenzado blindado: 22 AWG, 12" de largo
- Diagrama de cableado
¡Asegúrese de que los mandos de control encajan!
potenciómetros CTS tienen una eje dividido de 24 ranuras estriada fina.
| Profundidad requerida de la cavidad corporal | 1-3/8" (34,93 mm) |
| Espaciado entre tornillos de montaje | 1-5/8" (41,28 mm) |
| Vástago de la palanca | 1,32 mm x 4,78 mm (0,052" x 0,188") |
| Ranura Pickguard requerida | 1,59 mm x 26,99 mm (1/16" x 1-1/16") |
Especificaciones del recipiente de control CTS
| Diámetro del eje | 5,95 mm (0,235") eje dividido, moleteado fino |
|
| Rosca | 3/8" x 32 | |
| Altura de la porción roscada | 3/8" | (9,52 mm) |
| Diámetro requerido del orificio de montaje | 3/8" | (9,52 mm) |
Stratocaster®, Strat® y Squier® son marcas comerciales registradas de Fender Musical Instruments Corporation.
