Kit de cableado prémium para Telecaster
Esto es lo que necesitas para conectar esas recogidas a tu Tele®. Todas las piezas que necesitará, además de un diagrama para mostrarle cómo hacerlo.
El kit premium incluye cable de push-back cubierto de tela, el cable adecuado para los circuitos de guitarra Fender y de estilo vintage. Los potenciómetros este kit se han actualizado a la marca CTS para una vida útil más larga y una respuesta más suave y precisa.
-

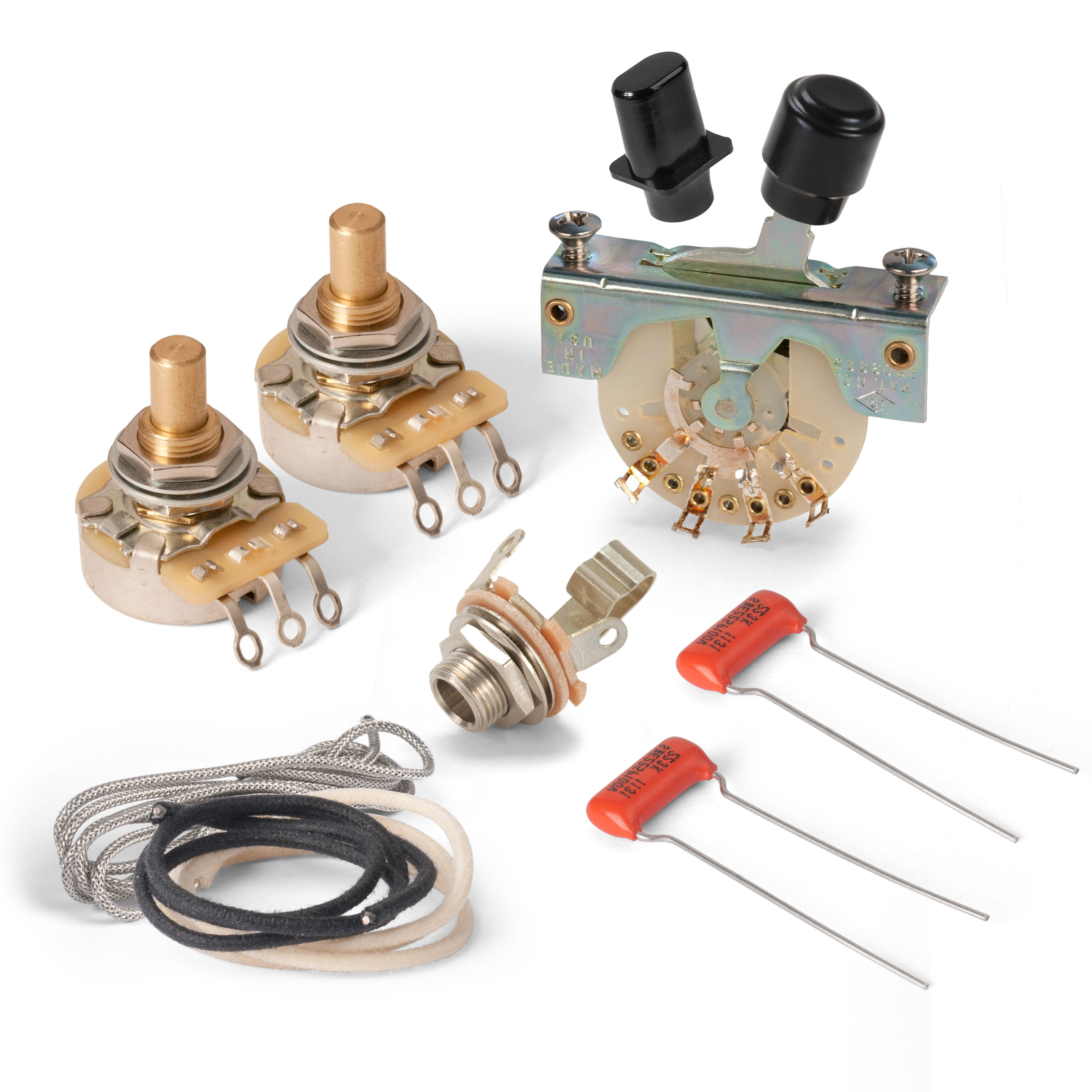

El kit de cableado para Telecaster incluye
- Conmutador jack de salida
- 250K potenciómetros de control CTS (2)
- Orange Drop Condensadores: 0,047uF y 0,001uF
- Interruptor de palanca CRL: 3 posiciones con tornillos de montaje
- Mandos del interruptor: barril negro y mandos del casco superior incluidos

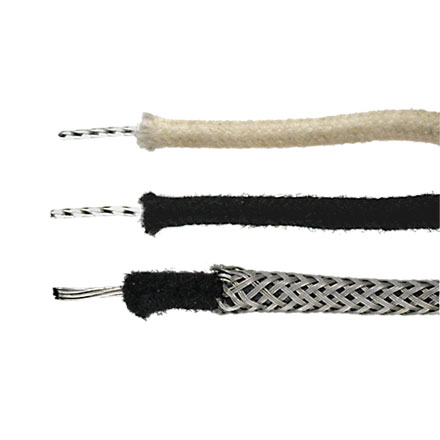

- cable de circuito de push-back revestido con tela no apantallado : 22 AWG, blanco, 12" de largo
- cable de circuito de push-back no apantallado revestido con tela: 22 AWG, negro, 24" de largo
- cable de circuito de push-back trenzado blindado: 22 AWG, 12" de largo
- Diagrama de cableado
| Diámetro del eje | Eje sólido de 1/4" (6,35 mm) (requiere una perilla de tornillo de fijación) |
|
| Rosca | 3/8" x 32 | |
| Altura de la rosca | 3/8" | (9,52 mm) |
| Diámetro requerido del orificio de montaje | 3/8" | (9,52 mm) |
Especificaciones del interruptor
| Profundidad requerida de la cavidad corporal | 1-3/8" (34,93 mm) |
| Espaciado entre tornillos de montaje | 1-5/8" (41,28 mm) |
| Vástago de la palanca | 1,32 mm x 4,78 mm (0,052" x 0,188") |
| Ranura Pickguard requerida | 1,59 mm x 26,99 mm (1/16" x 1-1/16") |
Telecaster®, Tele® y Esquire® son marcas registradas de Fender Musical Instruments Corporation.
