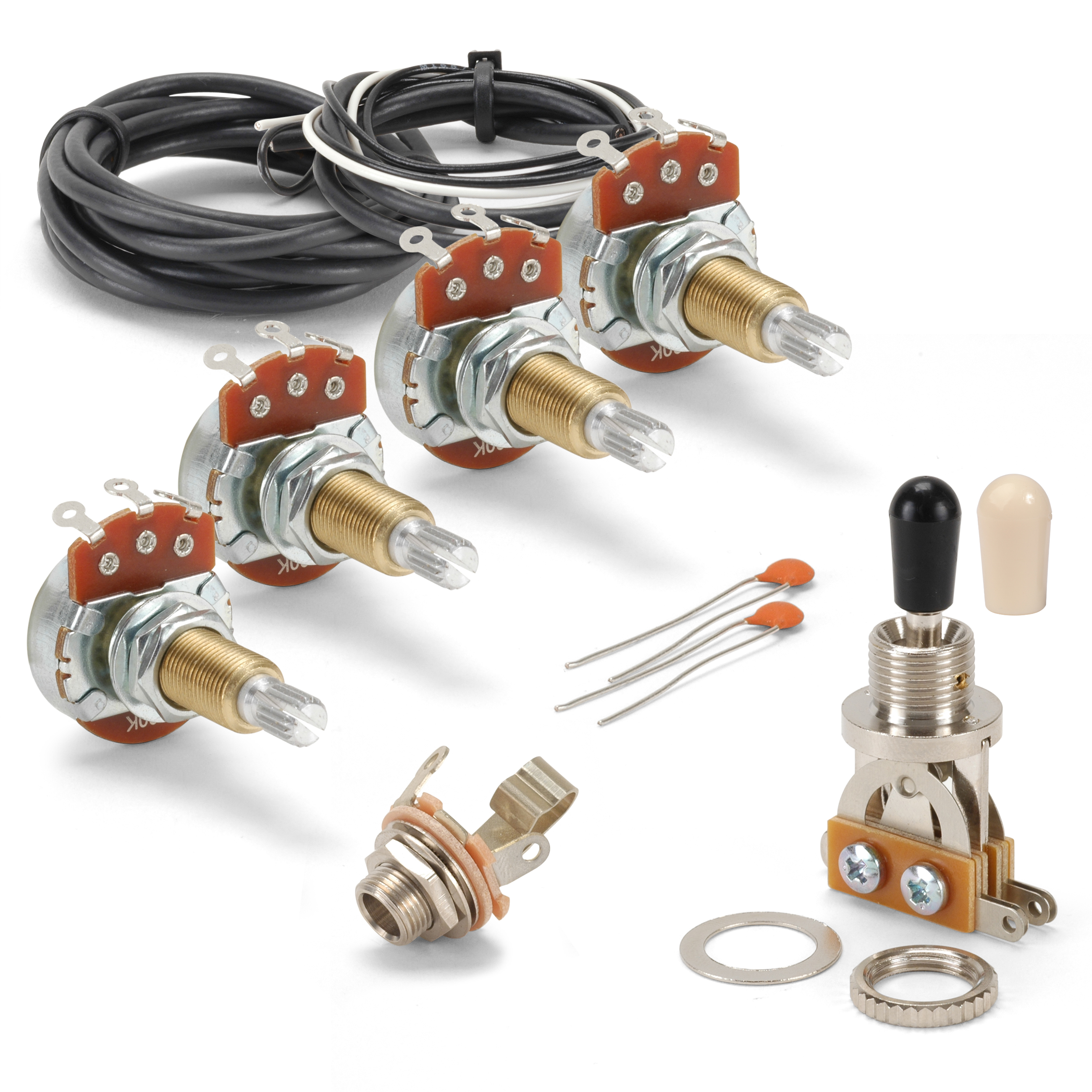

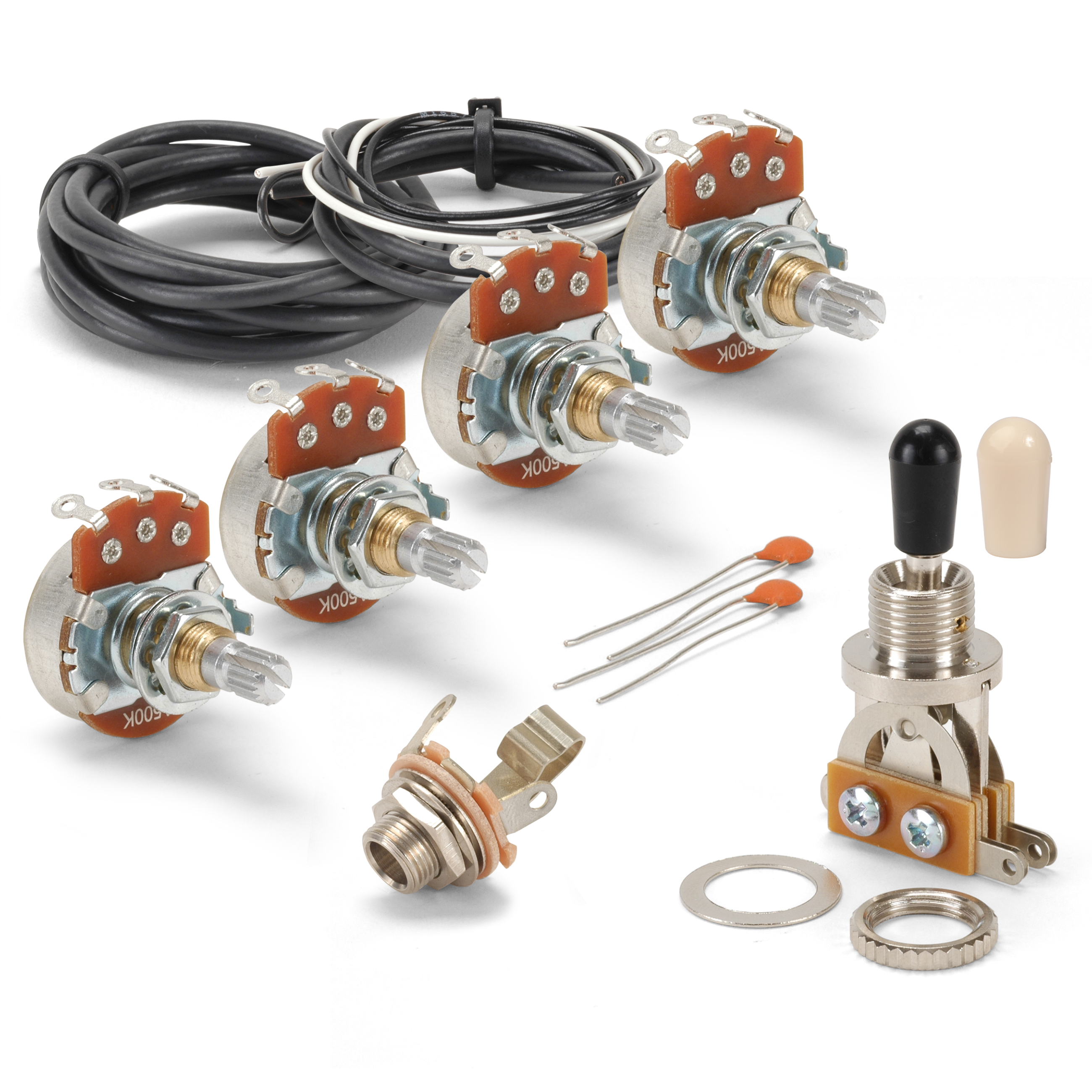

Kit de cableado para guitarra Gibson® Les Paul®
Kit de cableado completo para guitarra o bajo Gibson® Les Paul® .
Las potenciómetros estándar de este kit tienen una porción roscada de 3/8" de largo del eje, y las potenciómetros de eje largo tienen un eje roscado de 3/4" de largo para Les Paul y guitarras de cuerpo sólido similares que tienen partes superiores más gruesas.
El kit de cableado para Gibson® Les Paul® incluye:
| Cantidad | Artículo | |||
|
|
||||
| 1 | Conector jack de salida | |||
|
|
||||
| 2 | Condensadores .022uF | |||
|
|
||||
| 2 | Mandos (negro y crema) | |||
|
|
||||
| 1 | 3 posiciones selector: | |||
|
|
||||
| Parte roscada | 5/16" | (7,94 mm) | ||
|
|
||||
| Diámetro requerido del orificio de montaje | 1/2" | (12,70 mm) | ||
|
|
||||
| Profundidad requerida de la cavidad del cuerpo | 15/16" | (23,81 mm) | ||
|
|
||||
| 4 | 500K Alfa potenciómetros de control | |||
|
|
||||
| Diámetro del eje | 6mm eje dividido, moleteado grueso | |||
|
|
||||
| Rosca | M8 x 0,75 | |||
| Rosca, eje largo | 3/8" x 32 | |||
|
|
||||
| Parte roscada | 3/8" | (9,52 mm) | ||
| Porción roscada, eje largo | 3/4" | (19,05 mm) | ||
|
|
||||
| Diámetro requerido del orificio de montaje | 5/16" | (7,94 mm) | ||
| Orificio de montaje requerido, eje largo | 3/8" | (9,52 mm) | ||
|
|
||||
| 12" | cable de circuito de guitarra no apantallado , 22AWG blanco | |||
|
|
||||
| 24" | cable de circuito de guitarra sin apantallado , 22AWG negro | |||
|
|
||||
| 12" | cable de circuito de guitarra blindado, conductor interno 26AWG , negro | |||
|
|
||||
| 48" | cable de circuito de guitarra blindado, conductor interno 26AWG , negro | |||
|
|
||||
| Diagrama de cableado | ||||
|
|
||||
Les Paul® es una marca registrada de Gibson Guitar Corporation.
