Kit de cableado premium para Paul Reed Smith
Un práctico conjunto de piezas que necesitarás para cable una guitarra PRS®, completo con un diagrama de cableado fácil de seguir.
Este kit premium cuenta con cable de push-back cubierto de tela, el cable adecuado para los circuitos de guitarra Fender y de estilo vintage. Los potenciómetros este kit se han actualizado a la marca CTS para una vida útil más larga y una respuesta más suave y precisa.El kit de cableado para Paul Reed Smith incluye
- Conmutador jack de salida
- 500K potenciómetros de control CTS (2)
- 0,022uF Condensador Orange Drop
- Condensador cerámico 180pf
- Rotativo de 5 posiciones selector
- cable de circuito de push-back revestido con tela no apantallado : 22 AWG, blanco, 12" de largo
- cable de circuito de push-back no apantallado revestido con tela: 22 AWG, negro, 24" de largo
- cable de circuito de push-back trenzado blindado: 22 AWG, 12" de largo

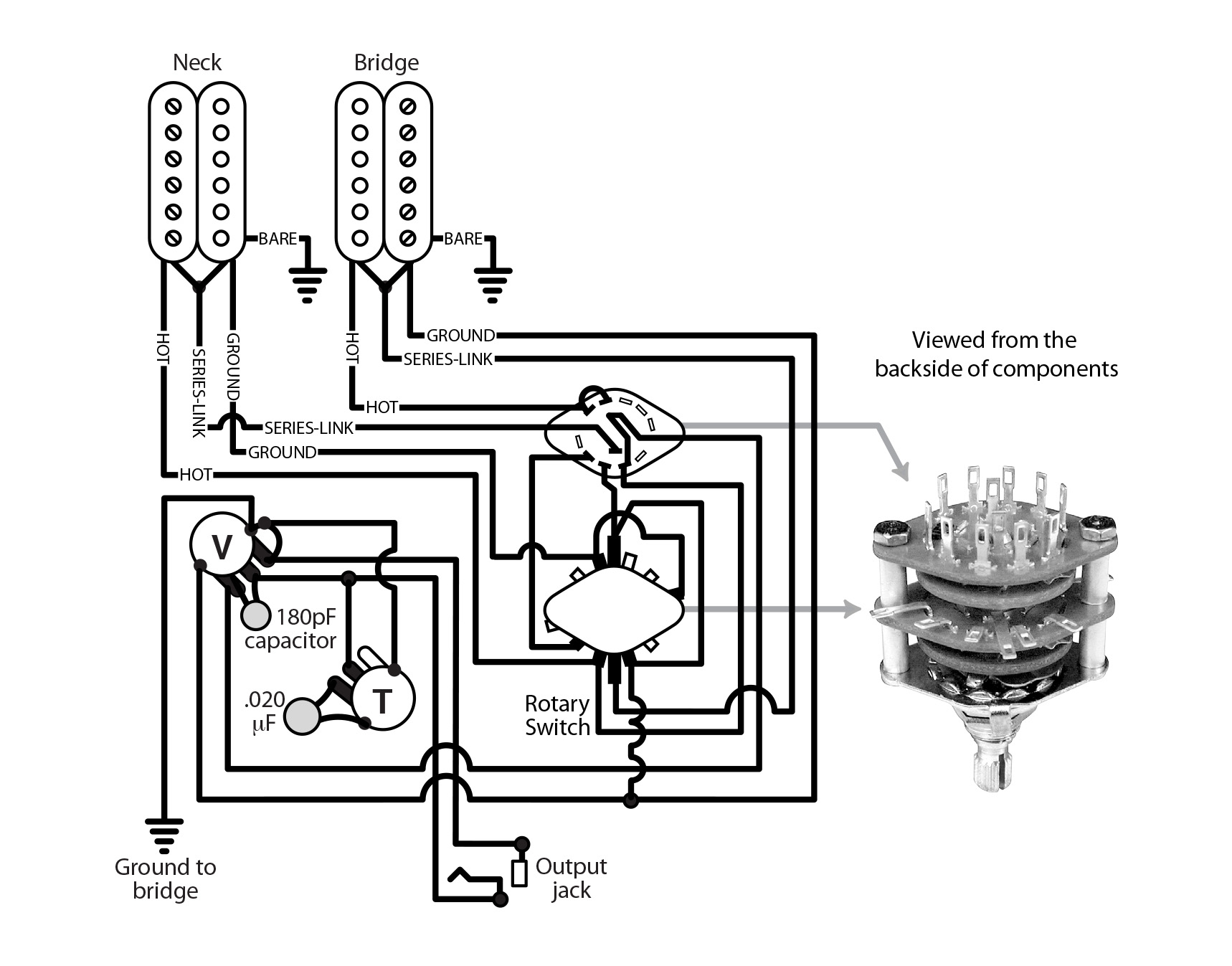

- Diagrama de cableado
El selector giratorio tiene una eje dividido moleteada gruesa y requiere una profundidad de cavidad de montaje de 1-5/16" (33,34 mm) y un orificio de montaje de 3/8" de diámetro (10 mm).
¡Asegúrese de que los mandos de control encajan!
potenciómetros CTS tienen una eje dividido de 24 ranuras estriada fina.
Especificaciones del recipiente de control CTS
| Diámetro del eje | 5,95 mm (0,235") eje dividido, moleteado fino |
|
| Rosca | 3/8" x 32 | |
| Altura de la porción roscada | 3/8" | (9,52 mm) |
| Diámetro requerido del orificio de montaje | 3/8" | (9,52 mm) |
