Instrucciones para la plantilla de clavijero de mandolina
Instrucciones de instalación de clavijeros utilizando la plantilla de perforación de clavijero de mandolina.
I-5008
 |
La plantilla de perforación de clavijero de mandolina está diseñada para taladrar orificios de perforación de 1/4" de diámetro con precisión para instalar modernas máquinas de ajuste de mandolina. Esta plantilla de perforación también se puede utilizar para reacondicionar clavijeros modernos en mandolinas más antiguas. |
|
|
|

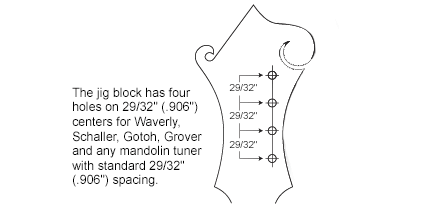

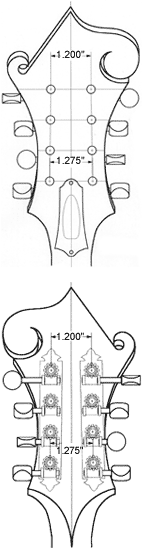

Instalación de nuevos clavijeros 1. Coloque la ubicación de los postes de cuerda en la cara frontal de la pala de la cabeza. Las placas base del clavijero no suelen estar situadas paralelas entre sí, pero están ligeramente más cerca de la punta de la pala. Las ilustraciones sugieren las ubicaciones del agujero del clavijero. Debe comprobarlos dos veces, ya que existen varios tamaños y variaciones de esta pala de pezón. 2. Para transferir las ubicaciones de los orificios a la parte posterior de la pala de la clavija, dibuje cuatro líneas, cada una conectando los centros de los orificios directamente entre sí a través de la cabeza de la pala.  Cuadre hacia arriba desde la parte posterior para encontrar las cuatro líneas cruzadas a cada lado y conecte esas líneas para hacer cuatro líneas a través de la parte posterior de la pala.  3. Dibuje un arco, paralelo al borde de la pala de la clavija, que es la mitad del ancho de la placa base, más 0,046" (3/64"). Esto evitará que las placas base cuelguen sobre el borde de la pala de la pala. Dibuje un par de líneas rectas, tangentes a los arcos, que se estrechan ligeramente hacia la punta de la pala del pezón y le den a los clavijeros un "aspecto" agradable y una ubicación funcional. 4. Coloque los pasadores de transferencia puntiagudos a través de los orificios exteriores de la plantilla y coloque los puntos en la pala de la clavija donde están marcados los centros de los orificios de clavija correspondientes. Con la punta de las clavijas presionada en la madera, deslice la plantilla hacia abajo para que entren en contacto con la pala de la clavija. Los pasadores deben mantener la plantilla colocada mientras la sujeta a la parte posterior de la pala. 5. Recomendamos sujetar la plantilla a la parte posterior de la pala y taladrar los orificios desde la parte posterior. Dado que la pala de clavija de estilo F suele tener un grosor cónico, este método mantiene los orificios cuadrados en la parte posterior de la pala de clavija, donde la placa se asienta plana. Esto permite que los clavijeros encajen correctamente (los bocetos ilustran lo que sucede cuando los orificios no están cuadrados a la parte posterior de la pala de la clavija).

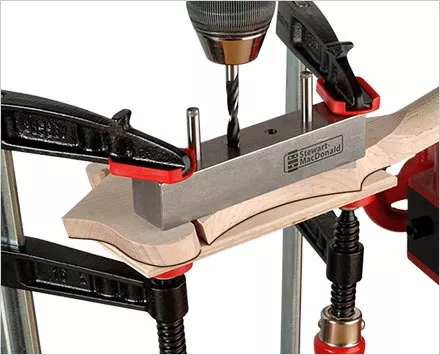

6. La mesa del taladro de banco requerirá bloqueos o cuñas para nivelar una pala cónica. Cuando utilice un taladro manual, sostenga el taladro sin apretarlo y deje que la plantilla guíe la broca para que quede cuadrada. Si es posible, comience siempre cada orificio girando la broca en sentido inverso y, a continuación, avance para taladrar el orificio. Esto ayuda a evitar que se descascarille la madera o el acabado de la pala. 7. Los pasadores de alineación de acero deben utilizarse al taladrar orificios en una nueva mandolina. Con la plantilla sujeta en la pala de la clavija, taladre uno de los orificios exteriores. Coloque uno de los pasadores de acero en ese orificio y perfore el otro orificio exterior. Coloque el segundo pin de alineación en ese orificio de modo que los dos orificios exteriores queden fijados y, a continuación, perfore los dos orificios restantes. Esta técnica realmente marcará la diferencia en la precisión de los agujeros y en la forma en que funcionarán los clavijeros. 8. Pruebe los clavijeros. Si el taladrado se realiza correctamente, los clavijeros tendrán un ajuste perfecto. No es necesario forzar el asentamiento completo de los clavijeros en la pala. 9. Los orificios del eje de cuerda ahora se pueden taladrar y fresar para los casquillos de la cabeza de la pala. Frese algunos orificios en maderas sobrantes para verificar la profundidad y el diámetro adecuados, y marque el escariador en consecuencia. Cada casquillo debe presionar hacia adentro, con solo una cantidad moderada de presión necesaria para asentarlo completamente.

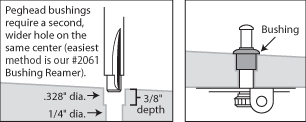

10. Una vez que el clavijero y los orificios del casquillo estén correctamente hechos, y los clavijeros encajen bien en la pala, preste atención a la perforación de los orificios de los tornillos de montaje. Estos orificios deben perforarse concéntricos a los orificios de las placas base; de lo contrario, pueden ejercer tensión sobre el mecanismo de engranaje y hacer que los clavijeros funcionen por debajo de su potencial. En primer lugar, utilice una broca del mismo tamaño que los cinco orificios de montaje de la placa base (7/64") para hacer orificios de arranque para la broca de tamaño final. Sostenga las placas base del clavijero en su lugar sobre la pala del pezón y utilice sus orificios para localizar y taladrar orificios iniciadores de 1/32" de profundidad. Siga con una broca de 5/64" para la segunda perforación de las roscas de los tornillos de montaje. Un trozo de cinta enrollado alrededor de la broca funcionará como tope para evitar que pase accidentalmente por la parte delantera de la pala. La broca más pequeña permanecerá centrada en el orificio piloto, para mantener los tornillos de montaje concéntricos con los orificios de la placa base. El último paso es montar las máquinas de sintonización en la pala de pezón con los tornillos suministrados con los clavijeros. Reperforación o sustitución de clavijeros Si es necesario volver a taladrar, lo mejor es conector primero los orificios antiguos, ya que intentar volver a taladrar un orificio ya existente no suele funcionar. Si va a sustituir los clavijeros de engranaje no inverso por clavijeros de engranaje inverso, tendrá que conector todos los orificios y disponer los orificios nuevos como se ha descrito anteriormente para una nueva instalación. Si va a sustituir clavijeros de orientación similar, es decir, marcha atrás con marcha atrás, y desea renovar los orificios desgastados antiguos o corregir el espaciado inexacto de los orificios, la técnica es conector todos los orificios excepto uno de los de cada lado. Por lo general, debe dejar uno de los dos orificios centrales. Esto ayudará en la disposición y ubicación de los orificios y mantendrá al mínimo cualquier evidencia de perforación. Coloque uno de los pasadores de alineación en el orificio desenchufado para localizar la plantilla de perforación. Si el orificio de la pala de la clavija es demasiado grande para el pin, unas cuantas vueltas de cinta de enmascarar alrededor de ese extremo del pin ajustarán el pin en el orificio. Alinee y sujete la plantilla en la parte posterior de la pala de la clavija, utilizando la misma técnica de alineación descrita anteriormente, y taladre los tres orificios obstruidos. Perfore primero el orificio más alejado del orificio con pasador. Coloque el otro pin en este orificio para mantener la plantilla de perforación en alineación sólida mientras perfora los dos orificios restantes. Repita esto en el otro lado (trible o bajo). Ahoraconector los dos orificios restantes, uno a cada lado. Una vez enchufados, inserte los pines con la guía de broca en los dos orificios exteriores para alinear la guía y taladre el último orificio en cada lado. |
