Juego de varillas de aro doble para Banjo

Instrucciones de instalación y ajuste para un juego de barras de aro doble para Banjo.

Este diseño de barra de llanta es para usar con una llanta de madera de 3/4" de grosor y una brida de resonador estilo Gibson.

La ubicación del perno de fijación del mástil superior viene determinada por el orificio de mástil fijación del cuello en el anillo de tono (cabeza plana estilo Gibson o anillos de tono archtop). Para instalar un mástil que le hemos comprado, alinee la parte inferior del diapasón (la junta de pegamento del diapasón/mástil) con la parte superior del anillo de tono.

Transfiera las ubicaciones de los pernos de mástil fijación del cuello al mástil talón del cuello, marcándolos a través de los orificios del borde de la madera. Taladre dos orificios de 5/32" de diámetro en el mástil talón del cuello e instale los pernos de mástil fijación del cuello.

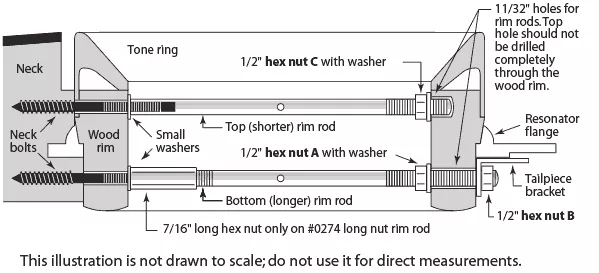

Taladre orificios de 11/32" de diámetro en el borde de madera para las varillas de borde. Las varillas deben estar paralelas entre sí y a la parte inferior del borde. El orificio superior no debe perforarse completamente a través del borde. El orificio inferior debe ubicarse para dejar suficiente espacio libre para el soporte del cordal debajo de la brida del resonador.

Acoplamiento del mástil al potenciómetro
Inserte las varillas del borde en el borde de la madera. Retire las tuercas hexagonales interiores A y C lo suficiente para permitir que los extremos opuestos de la barra superior y la cejuela del conector de la barra inferior de la llanta tengan al menos un espacio de 1/8" entre sus extremos y el borde de la madera.

Inserte los pernos de mástil (instalados en el mástil) en el borde de la madera hasta que sobresalgan lo suficiente por el interior como para conseguir una arandela pequeña en cada perno. Con cuidado, rosca la barra superior en algunas roscas y repita con la barra inferior del borde.

Utilice un clavo o una llave hexagonal de 3/32" insertada a través del orificio de la barra de borde superior para apretar la barra al borde de la madera, tirando del mástil contra el otro lado del borde de la madera.

Asegúrese de que la parte superior de la superficie del mástil/diapasón esté paralela a la parte superior del anillo de tono. Si no es así, gire ligeramente el mástil para alinearlo y, a continuación, termine de apretar la barra.

En la varilla de llanta #0274 con cejuela larga: apriete la cejuela con una llave de 7/16". Esto fijará firmemente el mástil al borde de la madera.

Cualquier otro ajuste debe realizarse con tuercas hexagonales A y B y una llave hexagonal de 3/32" insertada a través del orificio en la varilla de la llanta para evitar que gire durante los ajustes.

Ajuste de la altura de la cuerda sobre el diapasón
• Para elevar la altura de la cuerda, afloje la cejuela hexagonal B, apriete la cejuela hexagonal A y vuelva a apretar la cejuela hexagonal B.
• Para bajar la altura de la cuerda, afloje la cejuela hexagonal A, apriete la cejuela hexagonal B y vuelva a apretar la cejuela hexagonal A.
• La cejuela hexagonal C debe permanecer ajustada después de cualquier ajuste.

No ajuste más de 1/16" en ninguna dirección para evitar una compresión innecesaria o una posible deslaminación del borde de madera. Inserte un clavo en el orificio pequeño a mitad de camino en la barra de borde inferior para evitar que la barra gire mientras realiza los ajustes.
