Instrucciones de instalación de los sintonizadores sin engranajes Steinberger
Cómo montar e instalar los sintonizadores sin engranajes Steinberger.
I-5460
 |
|
 |

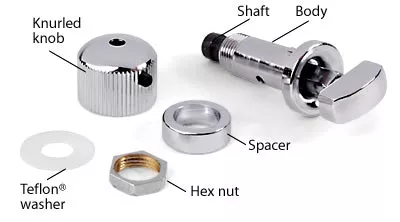

1. Afloje el tornillo de bloqueo hexagonal de 2 que sujeta la perilla de ajuste estriada al eje del sintonizador y retire la perilla. Retire la arandela blanca de Teflon, la tuerca hexagonal y el espaciador grueso del eje. |
 |
2. Inserte el eje del sintonizador a través del orificio del sintonizador de 3/8" (10 mm) en la guitarra desde la cara (lado frontal) del cabezal. Tenga en cuenta que hay un pasador de posicionamiento puntiagudo en el borde del sintonizador. Este pasador DEBE colocarse hacia la tuerca. Oriente el pasador y empuje hacia abajo el sintonizador para hacer con precisión una pequeña marca de ubicación en la cara del cabezal junto al orificio del sintonizador. |
 |
3. Retire el sintonizador y perfore un orificio piloto de 1/16" de 1/8" de profundidad. El ajuste será ceñido, pero se apretará cuando se complete la instalación. |
  |

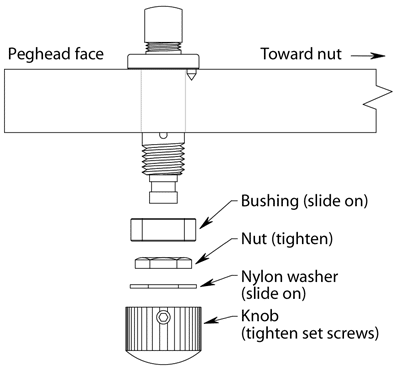

4. Inserte el sintonizador desde el lado frontal del cabezal, colocando el pasador de alineación en el orificio piloto. Desde la parte posterior del cabezal, instale el espaciador y luego la tuerca hexagonal. Apriete la tuerca hexagonal con mucho cuidado: aplique solo la fuerza suficiente para tirar del sintonizador a ras de la pala. El cuerpo del sintonizador es delicado y un apriete excesivo lo romperá. Instale la arandela blanca Teflon® y coloque la perilla de ajuste estriada en el eje. Apriete gradualmente los dos tornillo de bloqueo que sujetan el perilla en su lugar (estos tornillos encajan en la ranura del extremo del eje del sintonizador). Apriete un tornillo ligeramente, luego el otro, luego el primero nuevamente, alternando entre los dos a medida que los aprieta. Mientras hace esto, mueva el perilla para asegurarse de que los tornillos permanezcan asentados en la ranura. De esta forma, el perilla permanecerá correctamente centrado en el eje del sintonizador. No apriete en exceso estos tornillo de bloqueo ; si están demasiado apretados , su presión distorsionará la forma del eje e impedirá que gire libremente. Los clavijeros están lubricados. Sin embargo, si es necesario, puede retirar el perilla de ajuste estriado y poner una PEQUEÑA cantidad de lubricante de grafito en ambos lados de la lavadora para garantizar un funcionamiento suave. |
 |
|
  |
Para instalar cadenas
1. Desenrosque completamente el perilla de ajuste ( perilla más grande en la parte posterior del cabezal) en sentido horario, de modo que el orificio del cordón quede completamente expuesto. 2. Desenrosque la perilla de sujeción ( perilla más pequeño en la parte delantera del cabezal) en sentido contrario a las agujas del reloj hasta que el orificio de la cadena esté completamente abierto. 3. Inserte la cadena a través del orificio de la cadena en el sintonizador. Tire del cordón para apretarlo. 4. Sujete la cuerda en el sintonizador girando el perilla de sujeción en el sentido de las agujas del reloj lo MÁS DURO que pueda a mano. Dado que la cuerda E alta puede estirarse tanto, incline el tremolo un poco hacia adelante y tire de la cuerda para apretarla antes de sujetarla. Esto debe hacerse solo en la E alta. El perilla de sujeción debe estar MUY apretado para garantizar un ajuste estable. 5. Corte la cuerda aproximadamente a 1/4" del poste del sintonizador. 6. Ajuste la cadena con el perilla de ajuste. |
 |
|
