Instrucciones para la plantilla de taladro de 5o tetón Banjo

Cómo localizar y taladrar un quinto orificio de montaje de clavija para banjo.

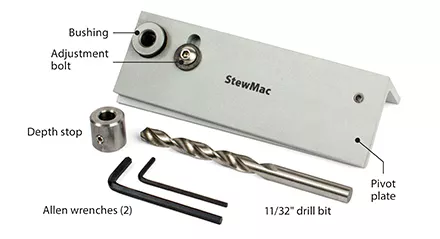

La plantilla de taladro de 5 tetones StewMac Banjo le ayuda a localizar y taladrar un orificio de montaje perfecto para un banjo típico de cinco cuerdas. La broca de 11/32" incluida con tope de profundidad garantiza el diámetro y la profundidad perfectos del orificio.

El mástil de banjo que se muestra en estas instrucciones no tiene un tablero de trastes instalado. Esta plantilla funciona igual de bien antes o después de instalar el fretboard en el mástil. Lea estos pasos antes de comenzar, para comprender exactamente dónde y cómo navegar.

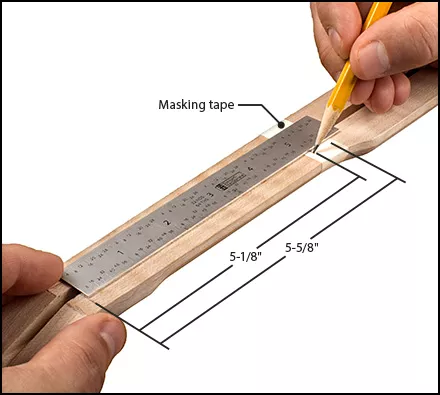

1. Marque dos puntos en la superficie del mástil
. Para medir desde el “punto cero” del tablero, donde el tablero entra en contacto con la tuerca, dibuje una línea de lápiz a 5-1/8” (130 mm) desde la tuerca. Haga una segunda línea a 5-5/8" (143 mm) de la tuerca.

Envuelva la cinta de enmascarar alrededor del mástil para evitar marcar directamente sobre la madera.

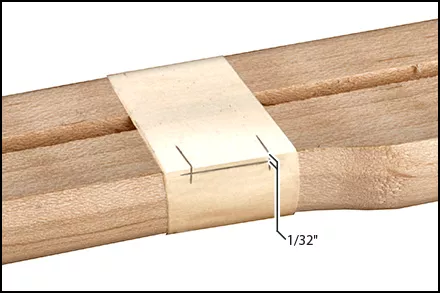

2. Transfiera los dos puntos al lado del mástil
En cada uno de los dos puntos marcados anteriormente, extienda la línea hacia abajo en el lado del mástil. En cada punto, haga una marca de 1/32" (0,79 mm) debajo donde el diapasón se une al mástil. Si no hay diapasón instalado, como en nuestras fotos, sus marcas están 1/32" por debajo de la superficie del mástil.

Dibuje una línea de lápiz entre estos dos puntos. Esta guía marca la parte superior del orificio que va a taladrar.

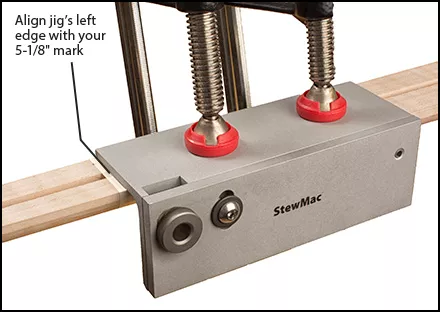

3. Sujete la plantilla en su lugar
Alinee el borde de la plantilla con la marca de 5-1/8" en la superficie del mástil. Utilice dos abrazaderas para sujetar la plantilla firmemente en su lugar. Evite dañar el mástil utilizando madera u otro material protector entre las abrazaderas y la parte posterior del mástil.

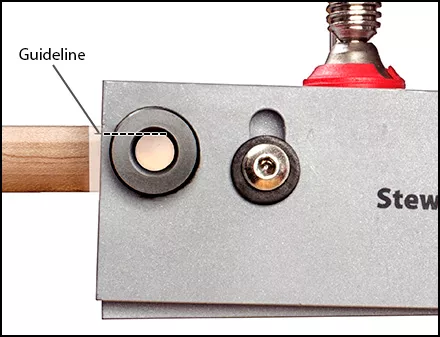

4. Alinee el casquillo
de la broca Afloje el perno de ajuste de forma que la placa pivotante gire. Mirando a través del casquillo, alinee la parte superior del casquillo con la guía que dibujó en el paso 2. Apriete firmemente el perno de fijación.

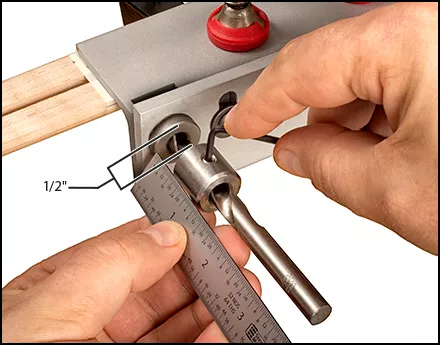

5. Ajuste la profundidad
de la broca Inserte la broca en el casquillo hasta que la punta toque el mástil. Apriete el tope de profundidad de la broca, dejando un espacio de 1/2" (12,7 mm) entre el tope de profundidad y el casquillo. Este espacio de 1/2" es la profundidad del orificio que se va a taladrar.

Monte la broca en el taladro eléctrico e insértela en el casquillo.

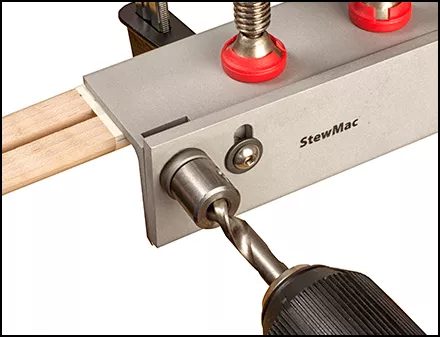

6. Taladre el orificio
para tetones Para taladrar un orificio con bordes limpios (sin desgarre), haga que la broca gire a toda velocidad antes de que entre en contacto con la madera. Empuje lentamente la broca hasta que el tope de profundidad entre en contacto con el casquillo. Mantenga la broca girando mientras tira de ella hacia atrás.

Ahora tiene un agujero ubicado correctamente, listo para aceptar una 5a cuerda peg.

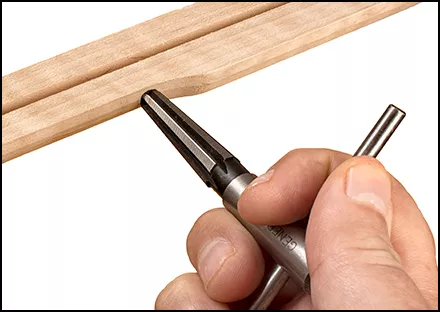

7. Fresa para tetones
de 5.a cuerda más grandes La mayoría de los estilos de tetones de ajuste de 5.a cuerda presionarán en el orificio creado por la broca de 11/32". Si la 5.a clavija es más grande, termine el orificio con un escariador cónico de 5.a clavija para un ajuste ceñido.
