Cubierta de sujeción del Go-bar
Instrucciones de montaje de la plataforma de sujeción de la barra de apoyo.
I-4733
| Lista de piezas del kit de herrajes n.o 4733 (4) Varilla roscada 1/2" x 36" (4) cejuela T de la hélice, válvula de soporte de 1/2" (4) 1", arandela final de aluminio de 29-1/2" (8) (4) Arandela plana, cejuela hexagonal de 1/2" (4), 1/2" También necesitará (6) contrachapado laminado de 2' x 2' x 3/4" Plato de madera cóncavo para pegamento de madera Titebond en la parte delantera y trasera |
 |
 |
Conjunto de la cubierta de la barra de apoyo
A partir de una lámina de contrachapado de 3/4", corte seis piezas, cada una de 2 pies x 2 pies. Apile y pegue dos de las piezas, y apile y pegue las otras cuatro juntas (el grosor adicional es necesario para dar a la base de la cubierta de la barra de apoyo suficiente rigidez).

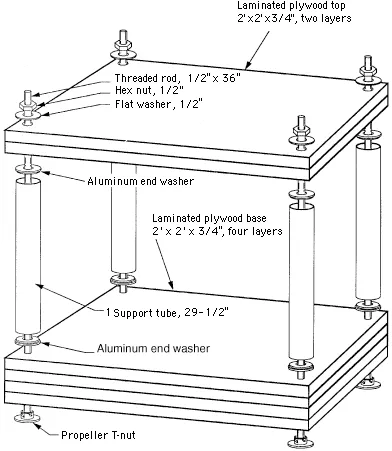

Taladre un orificio de 1/2" de diámetro en cada cantonera, a 1" de cada borde. Monte las piezas del kit de herrajes como se muestra en el diagrama "explotado" a continuación.
Use bloques de madera (o cualquier plataforma sólida y bien apoyada) para elevar nuestra placa de la tapa de resonancia de madera cóncava, o nuestra placa posterior cóncava, a la altura deseada por encima de la base de la cubierta. Nuestras barras de apoyo flexibles de fibra de vidrio de 24" deben utilizarse para la sujeción, como se muestra anteriormente.
