Plantilla de fresado TrueChannel
Instrucciones de montaje de nuestra plantilla de fresado TrueChannel.

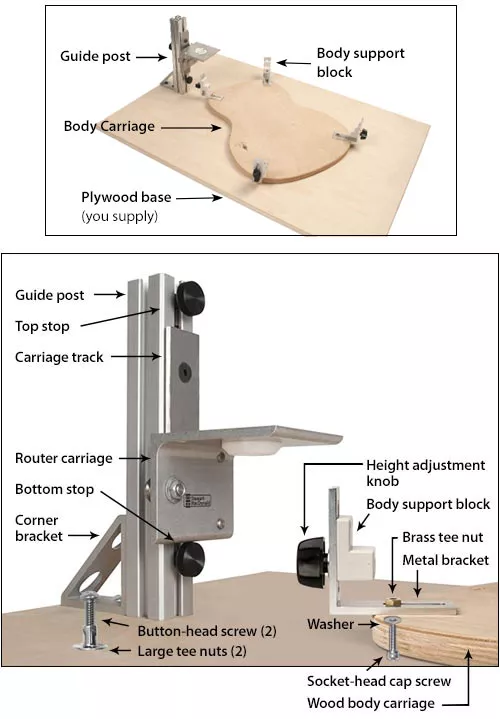

Instalación del poste guía
El poste de guía vertical se puede montar en una mesa de trabajo lisa y plana, pero es más conveniente crear una placa base de madera contrachapada solo para este propósito. Recomendamos madera contrachapada de grado de pantalla, porque es plana y estable.
Cut a 24" x 36" sheet of 3/4" plywood, or prepare your benchtop surface.
Un acabado ligero en la base de madera contrachapada y el carro del cuerpo permitirá que se deslice fácilmente. Haga que el carro se deslice aún mejor con un poco de pasta de cera aplicada a ambas superficies. Limpie el exceso.

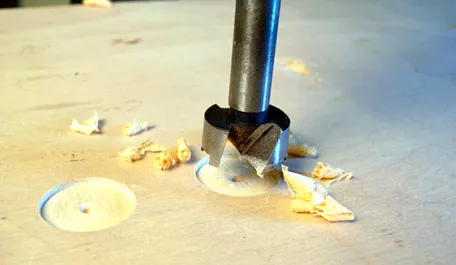

En la parte inferior del tablero de trabajo, marque los orificios para el soporte de la cantonera que sujeta el poste guía. Los dos orificios están separados 1-1/2". El orificio más cercano al borde de la placa está a 1" del borde. Utilice una broca Forstner de 7/8" para crear un hueco para las tuercas en T grandes, de al menos 1/16" de profundidad.
Utilizando los centros de los huecos de la cejuela en T, taladre orificios de 3/8" a través de su tablero de trabajo de contrachapado. Use un tablero de respaldo para evitar que la madera se desconche en la parte superior.
Inserte las tuercas en T grandes desde la parte inferior y golpee ligeramente para asentar.
Fije el conjunto del poste guía a la base apretando los dos tornillos de montaje del cabezal del botón en las tuercas en T grandes.
Montaje de los bloques de soporte del cuerpo

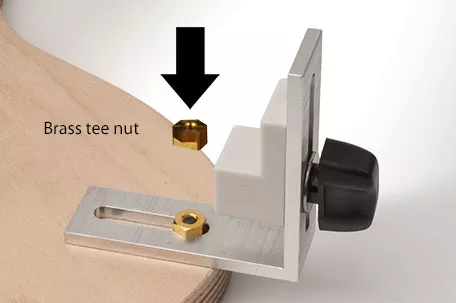

El lado estrecho de la cejuela en T de latón encaja en la ranura del soporte deslizante. Inserte cada tornillo y arandela del condensador de cabeza hueca a través de la parte inferior de la forma del cuerpo de madera (con el lado avellanado hacia abajo). Pase a través del soporte deslizante y en la cejuela en T de latón.
Monte los soportes deslizantes en los orificios más exteriores del carro del cuerpo para instrumentos grandes. Los orificios interiores se adaptan a muchos instrumentos más pequeños.
Fije el poste de guía
El carro del enrutador gira verticalmente sobre el poste guía y sujeta la recortadora laminada. Es compatible con la recortadora laminada Bosch Colt. También puede añadir agujeros según sea necesario para aceptar otras marcas de recortadoras.
Montaje del enrutador Bosch Colt: Retire la placa base de la base Colt (sostenida con cuatro tornillos). Monte su Colt en el carro del enrutador, asegurándose de que la broca pase a través del centro del anillo de profundidad del cortador. Vuelva a utilizar los tornillos que sujetaron la placa base a la base Colt.

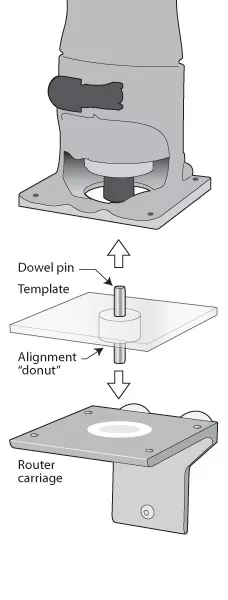

Montaje de una recortadora laminada de marca diferente: si su recortadora/enrutador laminado no se alinea con los orificios de montaje, utilice la plantilla de montaje del enrutador (se vende por separado) para ayudar a localizar y taladrar nuevos orificios.
- Coloque la plantilla en el carro del enrutador de la plantilla. El pin de espiga 1/4" y la "tuerca" de alineación lo mantendrán centrado.
- Etiquete el borde frontal de la plantilla. Marque los orificios de montaje del carro en la plantilla para evitar taladrar nuevos orificios cerca de esos puntos.
- Fije el pin de espiga en el enrutador y deslice la plantilla en el pin. Alinee la parte frontal de la plantilla con la parte frontal del enrutador. Marque los orificios de montaje del enrutador en la plantilla.
- Retire la plantilla y utilice un punzón central para marcar la ubicación de cada orificio antes de taladrar. Sujete firmemente la plantilla y perfore los orificios.
- Coloque la plantilla taladrada en el pin del enrutador para volver a comprobar las ubicaciones de los orificios.
- Coloque el pin y la "tuerca" de alineación en la plantilla, y sujete este conjunto al carro del enrutador de la plantilla. Utilice los orificios perforados como guía para taladrar nuevos orificios de montaje en el carro.
- Retire la plantilla y monte el enrutador en el carro.
Configuración del cuerpo de la guitarra
Si va a realizar el fresado de una guitarra de cuerpo grande, monte los pernos del soporte deslizante en los orificios más externos del carro del cuerpo. Los orificios interiores se adaptan a muchos instrumentos más pequeños. Para instrumentos muy pequeños o con formas inusuales, corte un carro de madera contrachapada personalizado. Hágalo un poco más pequeño que las dimensiones exteriores del instrumento, para que no toque el poste guía durante el fresado.

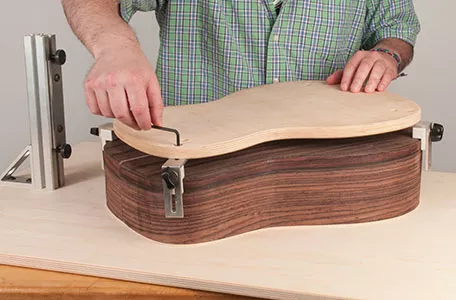

- Deje los soportes ligeramente sueltos y coloque la base del carro uniformemente sobre el cuerpo. Deslice los soportes hasta que entren en contacto con los laterales y, a continuación, apriételos. Asegúrese de que el cuerpo descansa sobre los ajustadores de altura.
- Retire el cuerpo y gire el carro sobre la placa base y, a continuación, vuelva a insertar el cuerpo en el carro.
- Con un cuadrado en la tabla base, ajuste los bloques hacia arriba o hacia abajo hasta que los lados estén lo más cerca posible del cuadrado. Compruebe la escuadra en el extremo del mástil y la cola, y alrededor de los lados.
Si la parte superior y posterior sobresalen de los lados, evitará que revise los lados con el cuadrado. En este caso, archive una muesca para que el cuadrado pueda descansar a ras de los lados.
Puede recortar el voladizo con un cuchillo afilado y una lima, o acercarse con herramientas manuales y cortar a ras con una broca de enrutador con cojinete de bolas.
Cuando dé la vuelta al instrumento a la cavidad del otro lado, vuelva a utilizar el cuadrado para asegurarse de que los lados estén lo más cuadrados posible con respecto a la tabla base.
Configuración de la recortadora laminada

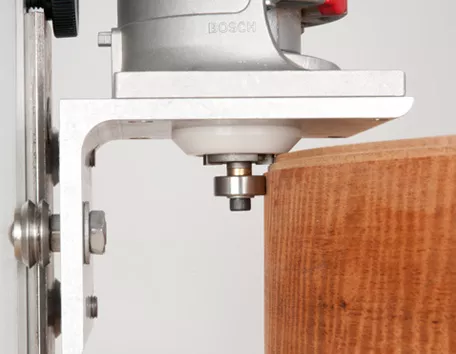

La broca de corte debe extenderse lo suficiente para acomodar la profundidad del anillo guía en el carro del enrutador. Por seguridad y para obtener buenos resultados, asegúrese de dejar suficiente eje del cortador en el enrutador para una sujeción segura.

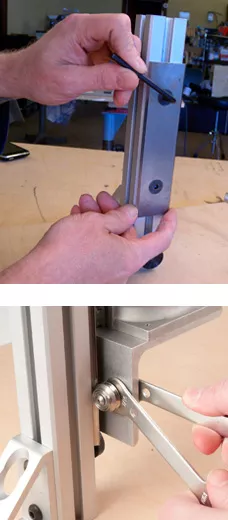

Con una llave hexagonal de 3/16", ajuste la guía del carro 1/2" por debajo de la posición más baja que necesitará el carro del enrutador para los cortes que está a punto de realizar. Esto mantiene el carro del enrutador hacia arriba y lejos de la placa base, para que el enrutador nunca caiga lejos antes de llegar al tope inferior.
Para ajustar la tensión del carro en la cinta de transferencia, utilice las llaves incluidas. El cojinete único tiene un eje de tipo leva ligeramente desplazado, por lo que puede ajustar la presión del cojinete en la pista. Ajuste el cojinete para que el enrutador suba y baje libremente en la pista. A continuación, instale el tope superior.
Consejo de fresado
El desprendimiento de madera siempre es posible cuando se realiza el fresado, especialmente en maderas tonales de grano largo y quartersawn. Por lo tanto, comience con cuatro "cortes de ascenso", lo que se denomina porque el enrutador está "subiendo" o se está tirando de él a medida que la punta agarra la madera.

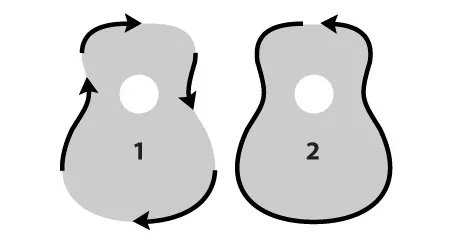

Comience en los centros de los puntos de descarga superior e inferior tanto en los lados de agudos como bajo (ilustración 1), con la base del enrutador moviéndose en la dirección del cortador giratorio (en el sentido de las agujas del reloj). Suba la cavidad hasta las zonas indicadas por las flechas. Una vez realizados los cuatro cortes de ascenso, puede mover el enrutador en la dirección opuesta (sentido contrario a las agujas del reloj), cortando la madera en lugar de escalar (ilustración 2). Haga un paso continuo alrededor de la guitarra. Cuando llegue a las zonas que ya estaban cortadas, el enrutador pasará sin desgarrarse.
