Instrucciones de plantilla de fresado de varilla de alma

Prepare su mástil en blanco

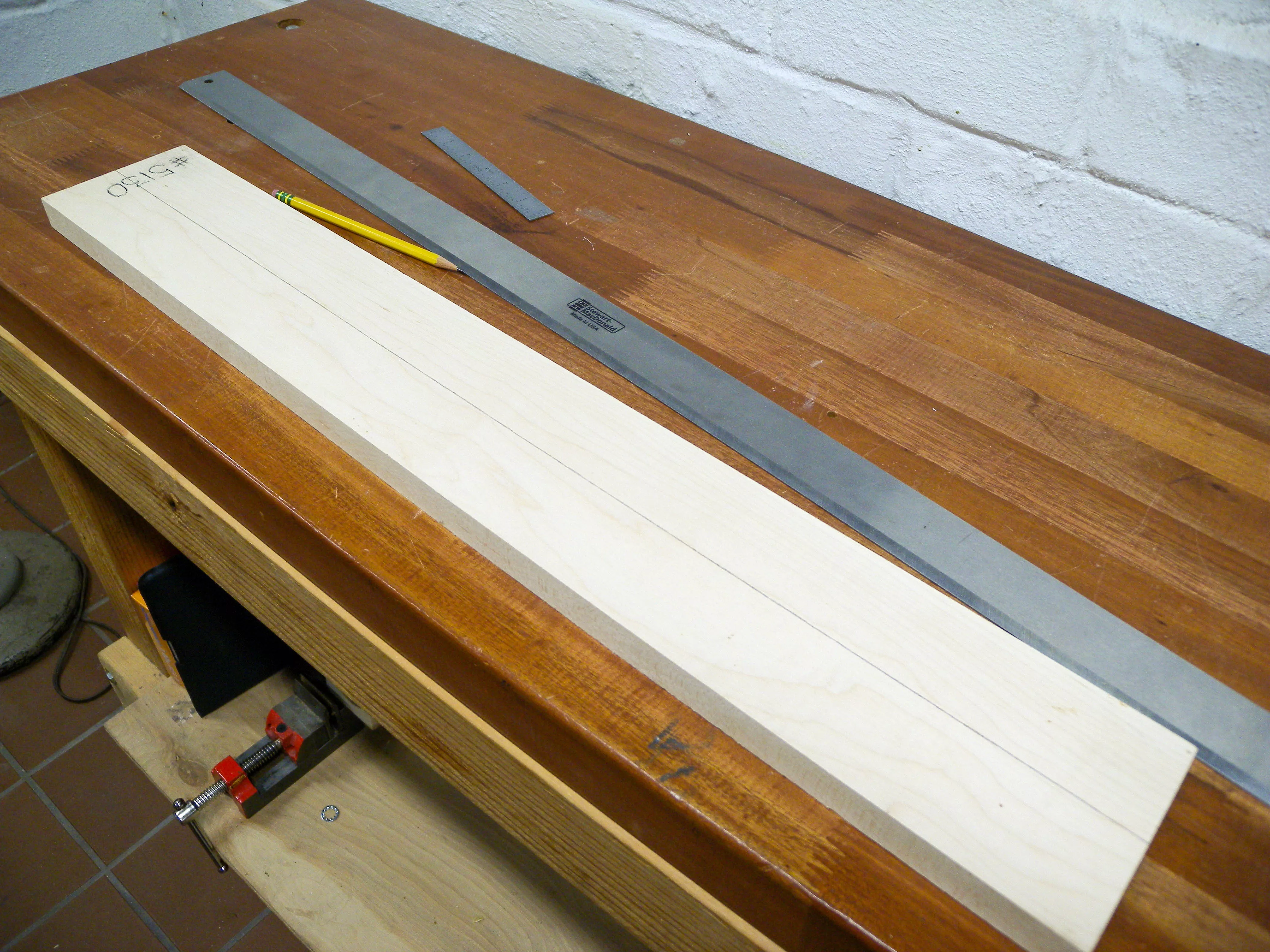

Marque una línea central en su mástil en blanco. Debe cavidad el canal de la varilla de alma antes de perfilar y dar forma. Esto ocurre cuando el blanco de mástil es el más estable, y puede realinear su plantilla de mástil si su línea central no coincide con la línea central de la plantilla.

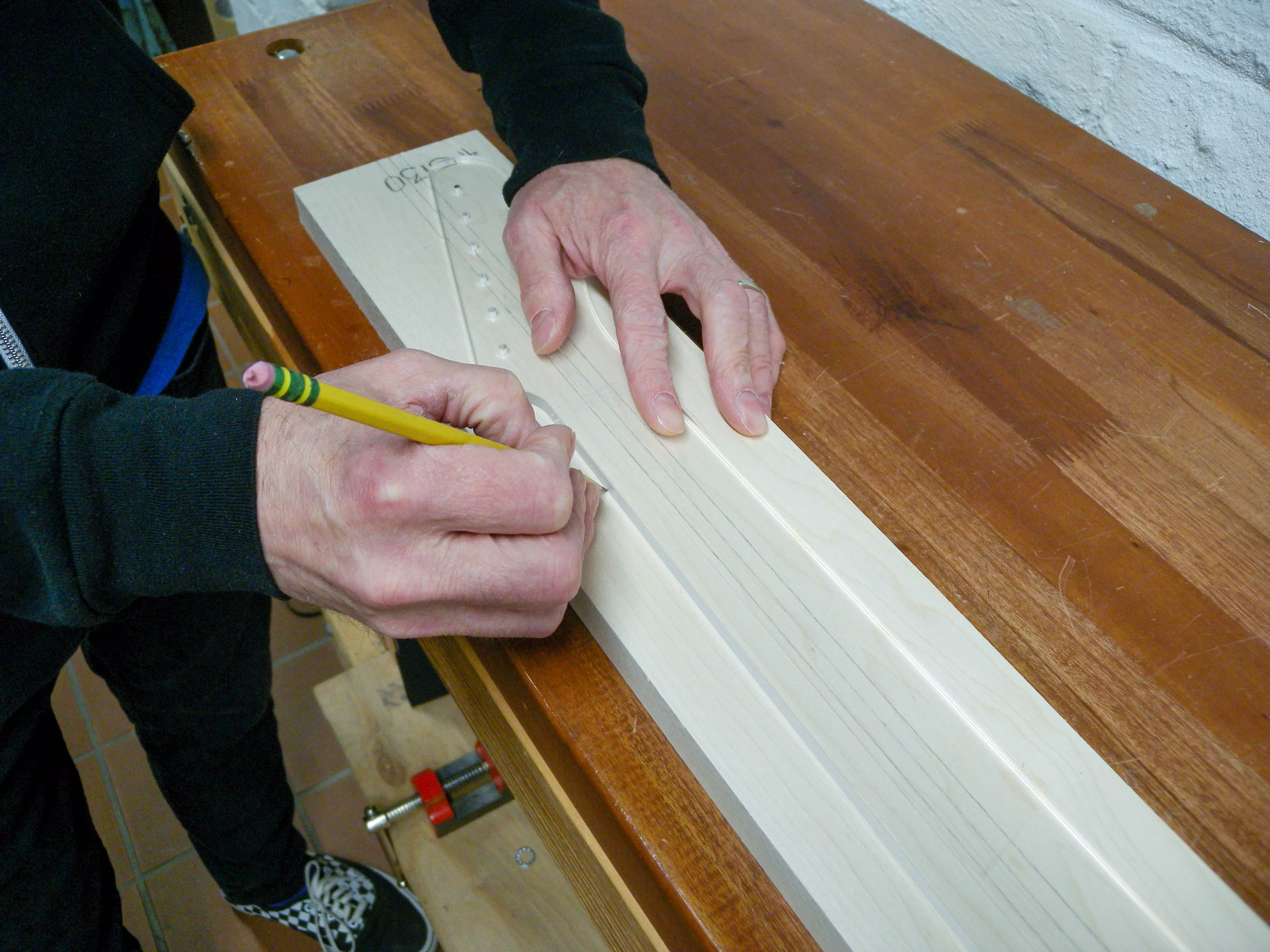

Alinee la mástil plantilla de cuello para el mástil que desee con la línea central que marcó en blanco en el mástil y trace el contorno.

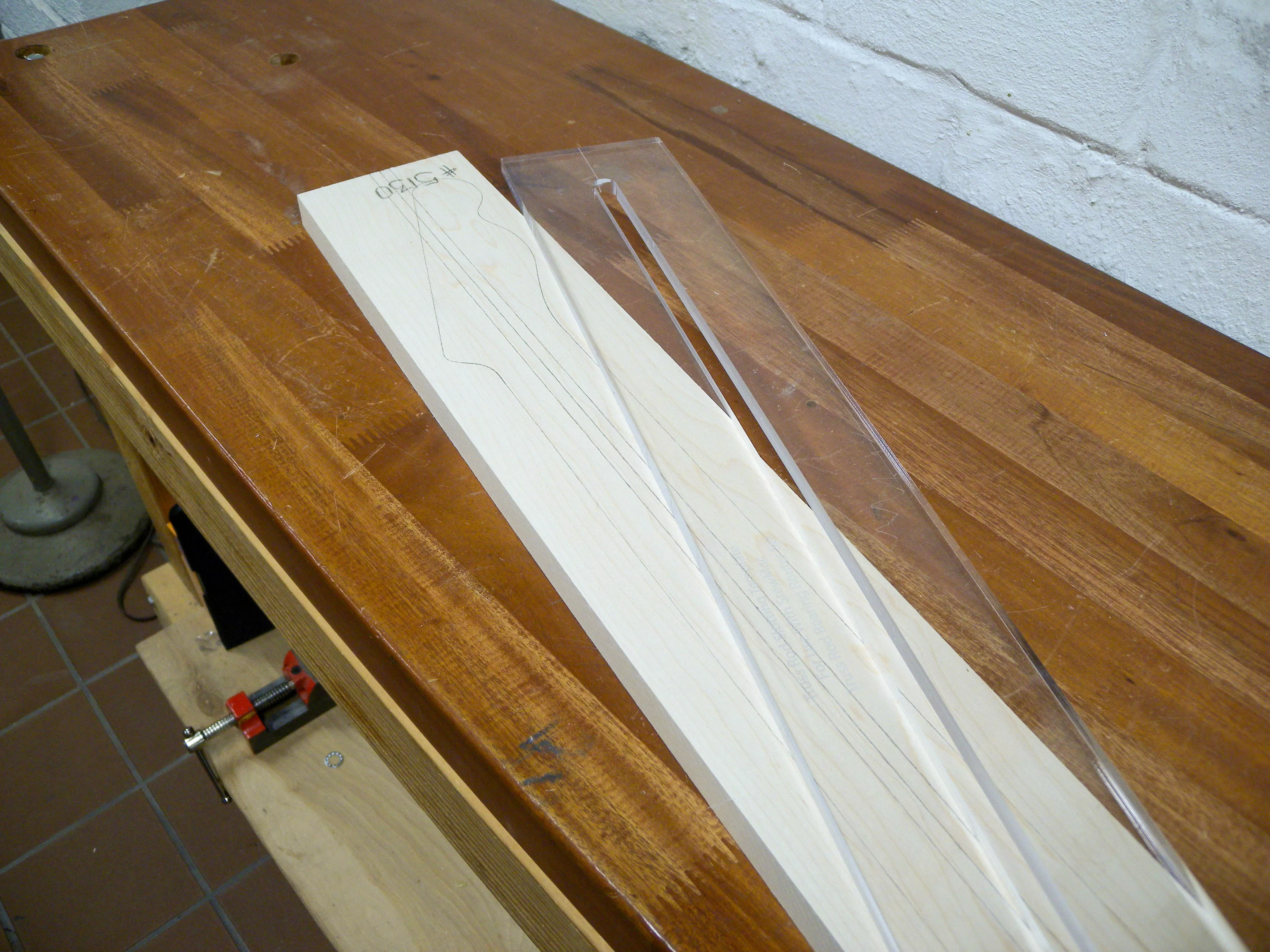

Si el espacio en mástil blanco del cuello es más corto que las líneas centrales grabadas en la plantilla de fresado de la varilla de alma, o si el canal se extiende fuera del extremo del espacio en blanco para un cuello mástil que se ajusta en el talón, deberá marcar el espacio en mástil blanco del cuello con nuevas líneas para centrar la plantilla.

Para ello, marque una línea a 1/4" de ambos lados de la línea central de la plantilla para esbozar el ancho del canal y centre la plantilla en el blanco asegurándose de que las líneas que marcó coincidan con las paredes del canal cortadas en la plantilla.

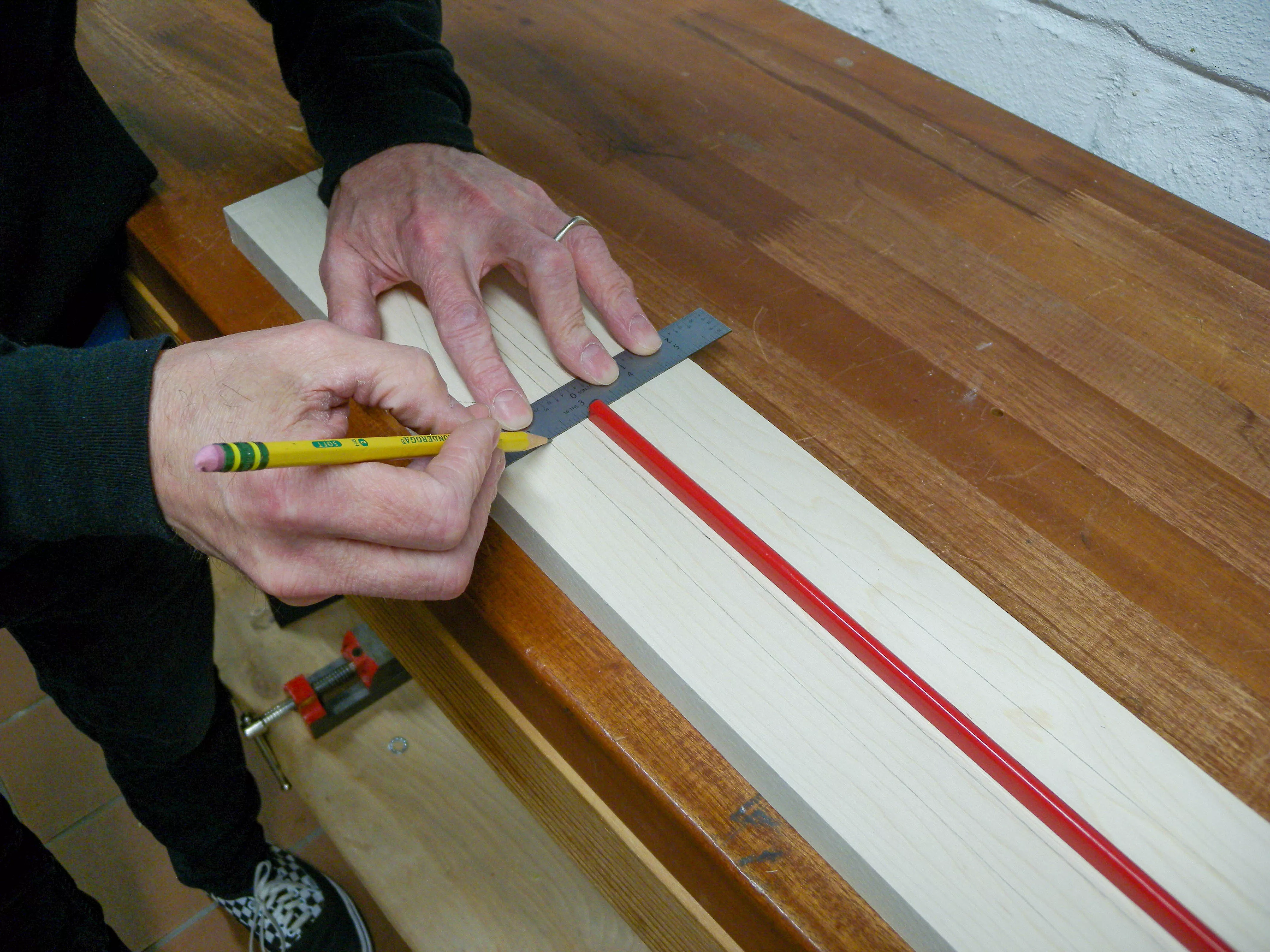

Con la varilla de alma cercha como referencia, marque los puntos de parada de su cavidad.

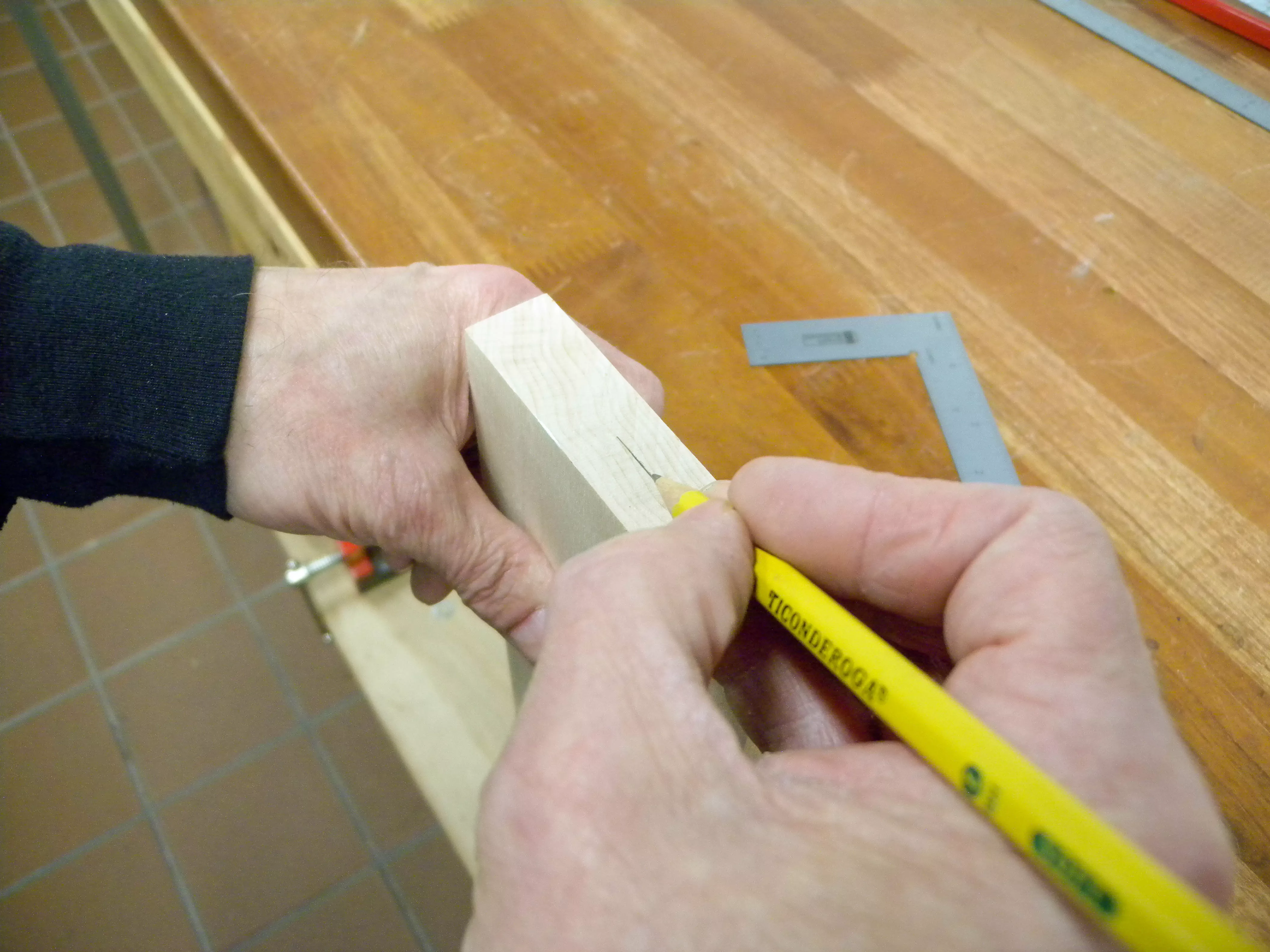

Marque la profundidad de su cavidad en el extremo del blanco como guía. Asegure el blanco al banco para evitar que se mueva durante el fresado. La cinta de doble cara, los perros de banco, las abrazaderas o incluso atornillarlos es ideal.

Aplique cinta adhesiva doble para montar la plantilla de fresado de la varilla de alma en el blanco, utilizando tiras que recorren la longitud del blanco en ambos lados del canal. Presione la plantilla firmemente sobre el blanco para obtener una unión fuerte.

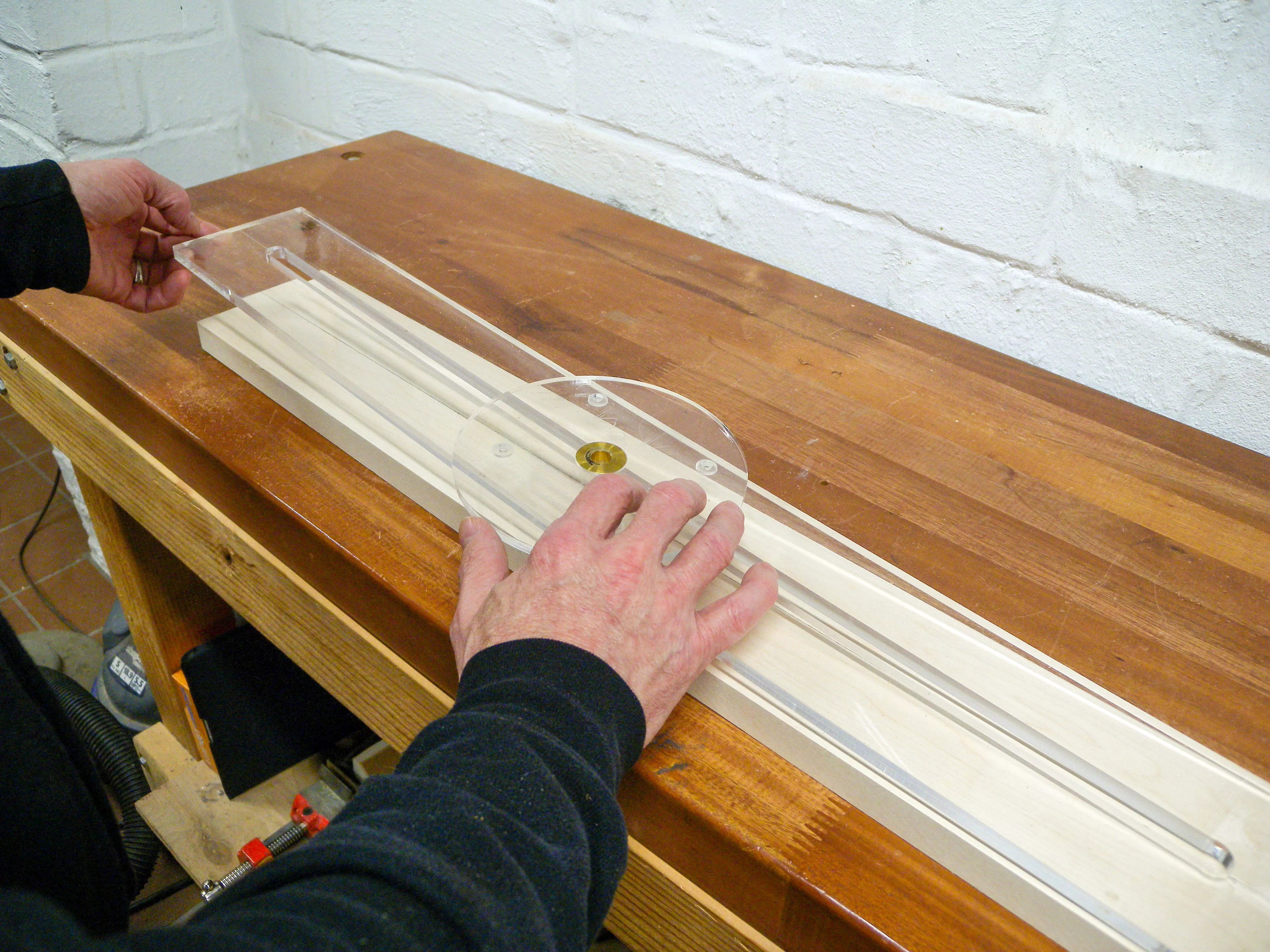

¡CONSEJO! Coloque el acoplamiento de base del enrutador acrílico Colt en la plantilla mientras la coloca para minimizar el pellizco del canal. Tenga cuidado al montarlo para no apretar ni retorcer el canal mientras presiona la plantilla hacia abajo sobre el blanco del mástil. Si el canal está pellizcado incluso ligeramente, el enrutador y su canal podría desalinearse.

Configuración del enrutador

El tipo de barra que utilizará determinará la configuración del enrutador y el tamaño de bit que utilizará.

Elección del bit correcto

Esta lista le ayudará a encontrar la broca adecuada para la alma o las varillas de refuerzo que está instalando:

Para usar con el accesorio de base de enrutador acrílico Colt:Broca de
enrutador para alma Hot Rod
StewmacBroca de enrutador para varilla de alma
de perfil bajo StewmacBroca de enrutador para kit para alma tradicional
StewmacBroca de enrutador para 0,200" Varillas de mástil de fibra de carbono

Para uso con cojinetes de 1/2":
Broca de enrutador de cojinetes de bolas para barras de cercha de acero Stewmac Square

Se requiere una pinza adaptadora de 1/4" :
Punta de enrutador vertical para mástil barras de cuello de fibra de carbono de 0,125"
Punta de enrutador vertical para barras de refuerzo de titanio de 0,117"

Para brocas de enrutador más pequeñas de hasta 1/4" de diámetro, utilice el casquillo y el accesorio de base del enrutador acrílico Colt. No utilice un bit con un cojinete para cavidad el canal.

Para las brocas de enrutador con un mango mayor que 1/4", como 3/8" hasta 1/2" de diámetro, utilice cojinetes de 1/2" en el mango en lugar del acoplamiento de base de enrutador acrílico Colt. Es más que probable que pueda utilizar el archivo adjunto incluido con la base del router. Si utiliza una broca de mango de 1/8", deberá utilizar la pinza adaptadora para utilizarla con el enrutador Bosch Colt.

Configuración de la base del enrutador

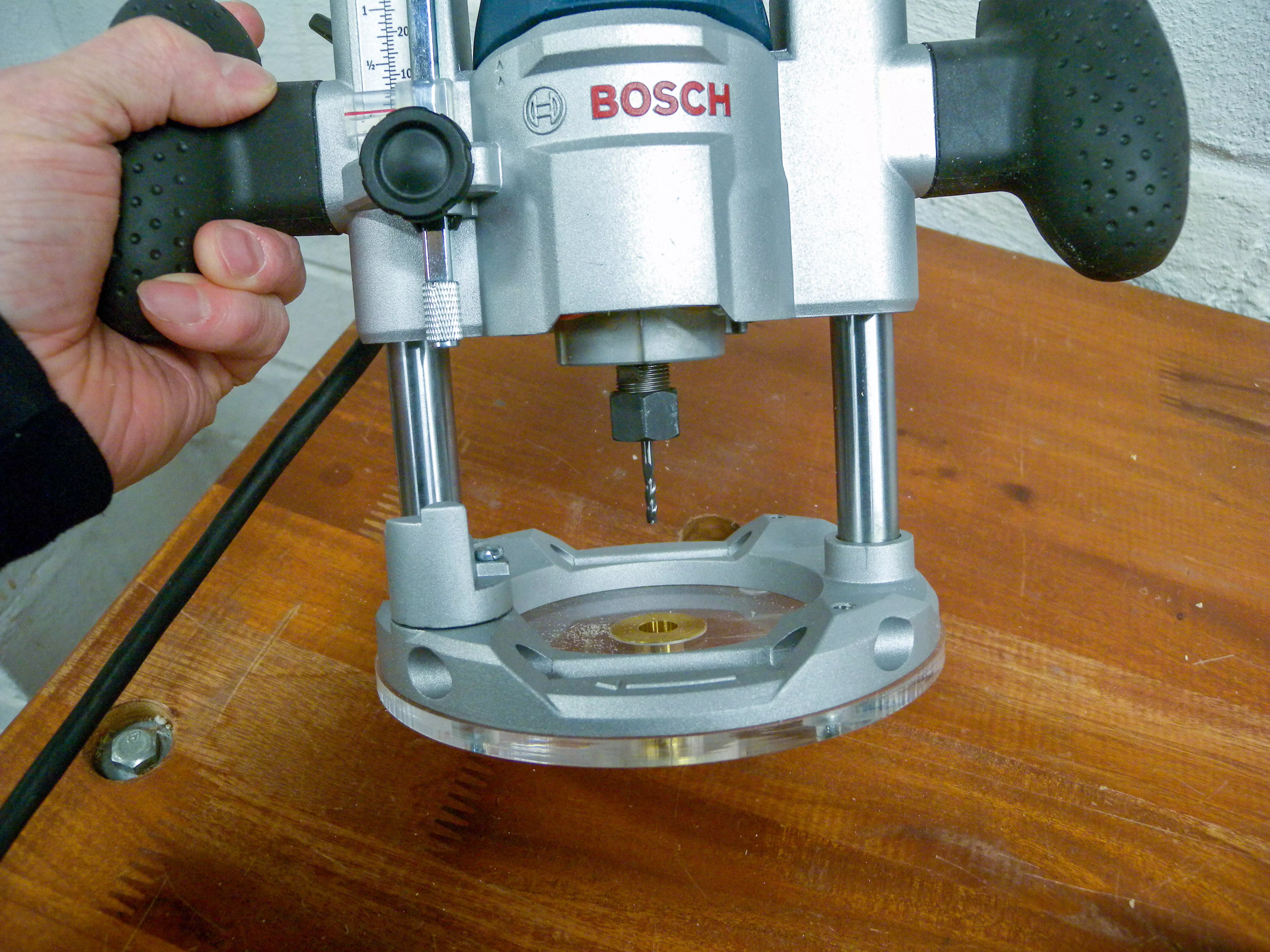

Si está utilizando el accesorio base del enrutador acrílico Colt, así es como lo instalará. Retire el acoplamiento de la base del enrutador de serie y los tornillos de la base del enrutador y déjelos a un lado. Acople el acoplamiento de la base del enrutador acrílico Colt con el casquillo hacia abajo, hacia el blanco del mástil. Gire la placa hasta que los orificios del acoplamiento de la base del enrutador se alineen con los orificios correspondientes del enrutador. Instale los tornillos de montaje de perfil bajo 4 incluidos con el accesorio de base del enrutador acrílico Colt. No apriete los tornillos por completo, instalará el cono de centrado a continuación y los apretará después.

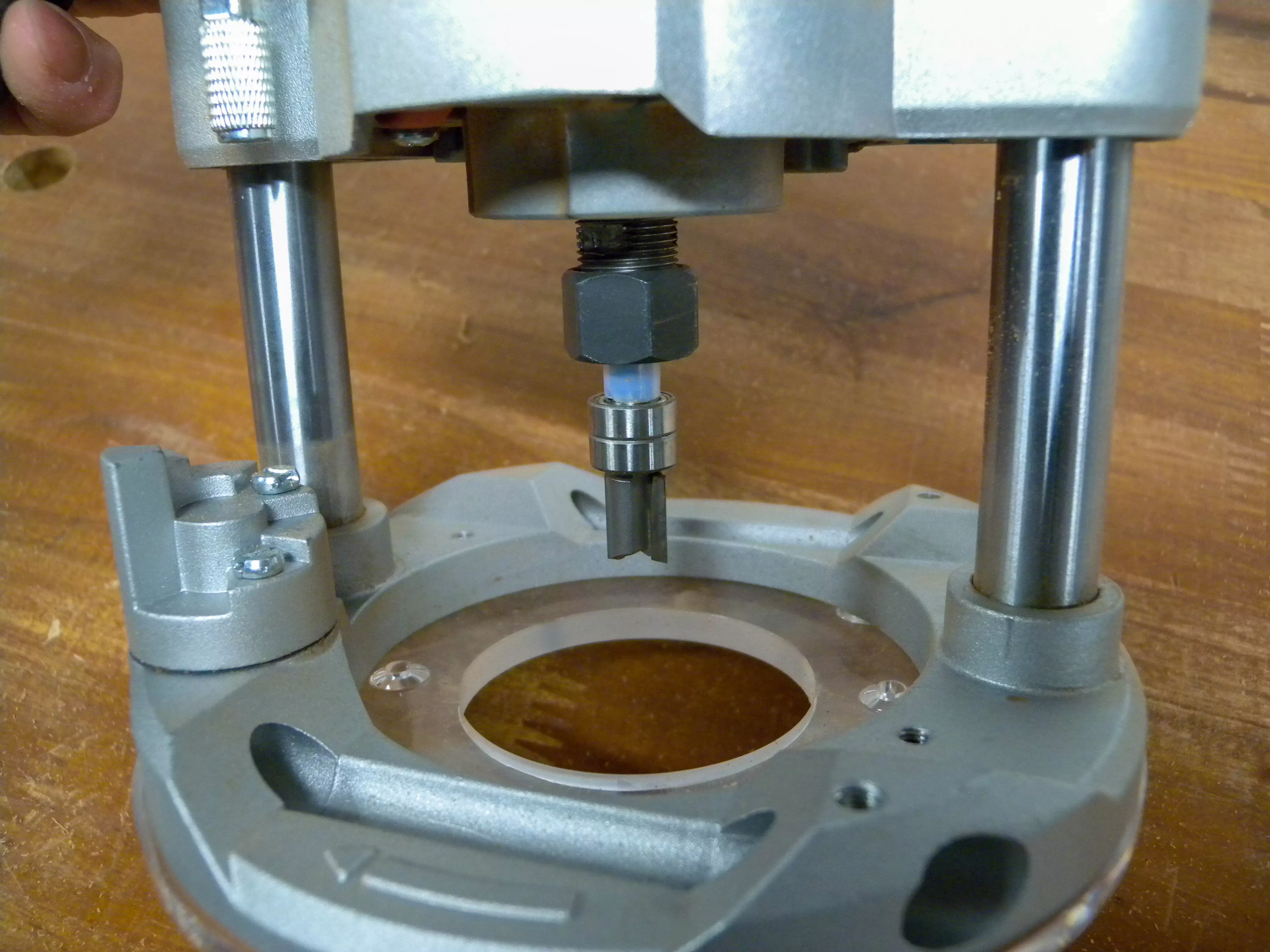

¡Recordatorio! Si utiliza brocas de 1/4" a 1/2", utilizará los cojinetes de bolas de 1/2" en lugar del acoplamiento de base del enrutador acrílico Colt.

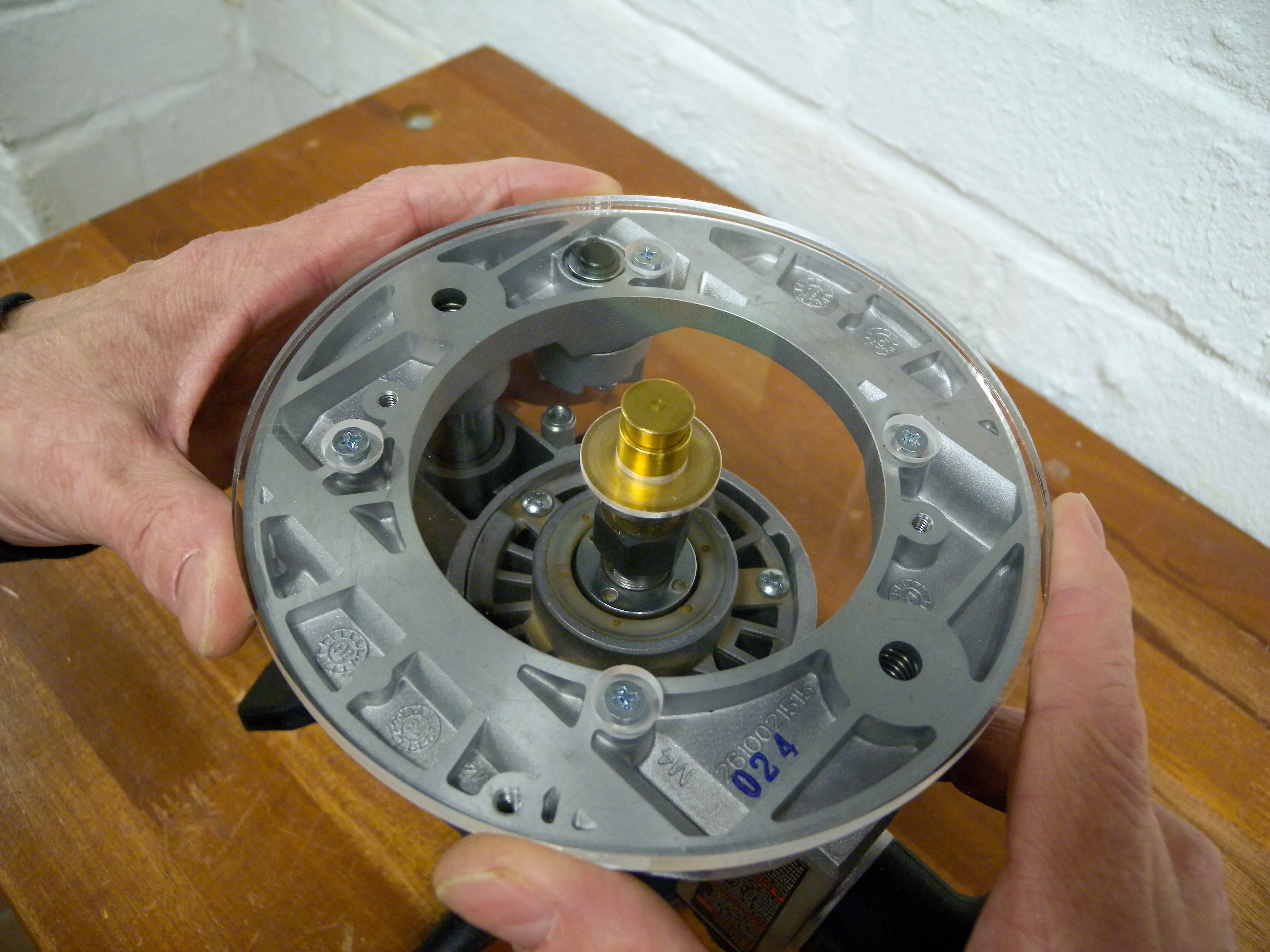

Ajuste la base de penetración hacia abajo hasta que el cono de centrado coloque correctamente el accesorio de base del enrutador acrílico. Utilice el cono de centrado para asegurarse de que el acoplamiento de la base del enrutador esté centrado. Empuje el cono de centrado a través del casquillo hasta el interior de la pinza adaptadora de 1/4" y ajústelo a mano.

Apriete los tornillos hasta que estén apretados y asegurados. Retire el cono de centrado después de que los tornillos estén completamente ajustados.

Establecer la profundidad

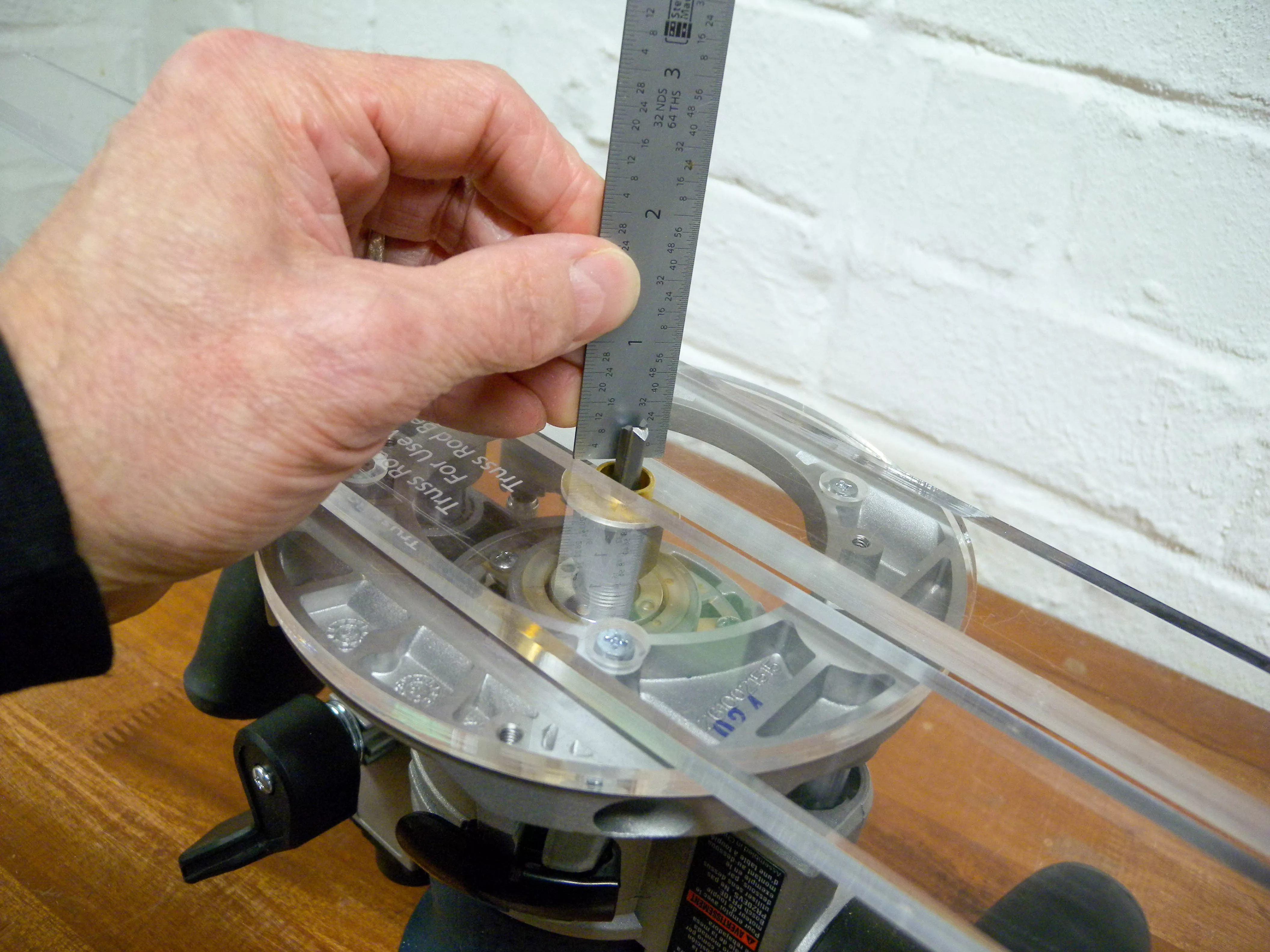

Recomendamos utilizar la base de vaciado Bosch Colt para un ajuste y una ejecución de profundidad más sencillos. Establezca la profundidad final del bit en la línea que marcó al final del blanco en un paso anterior.

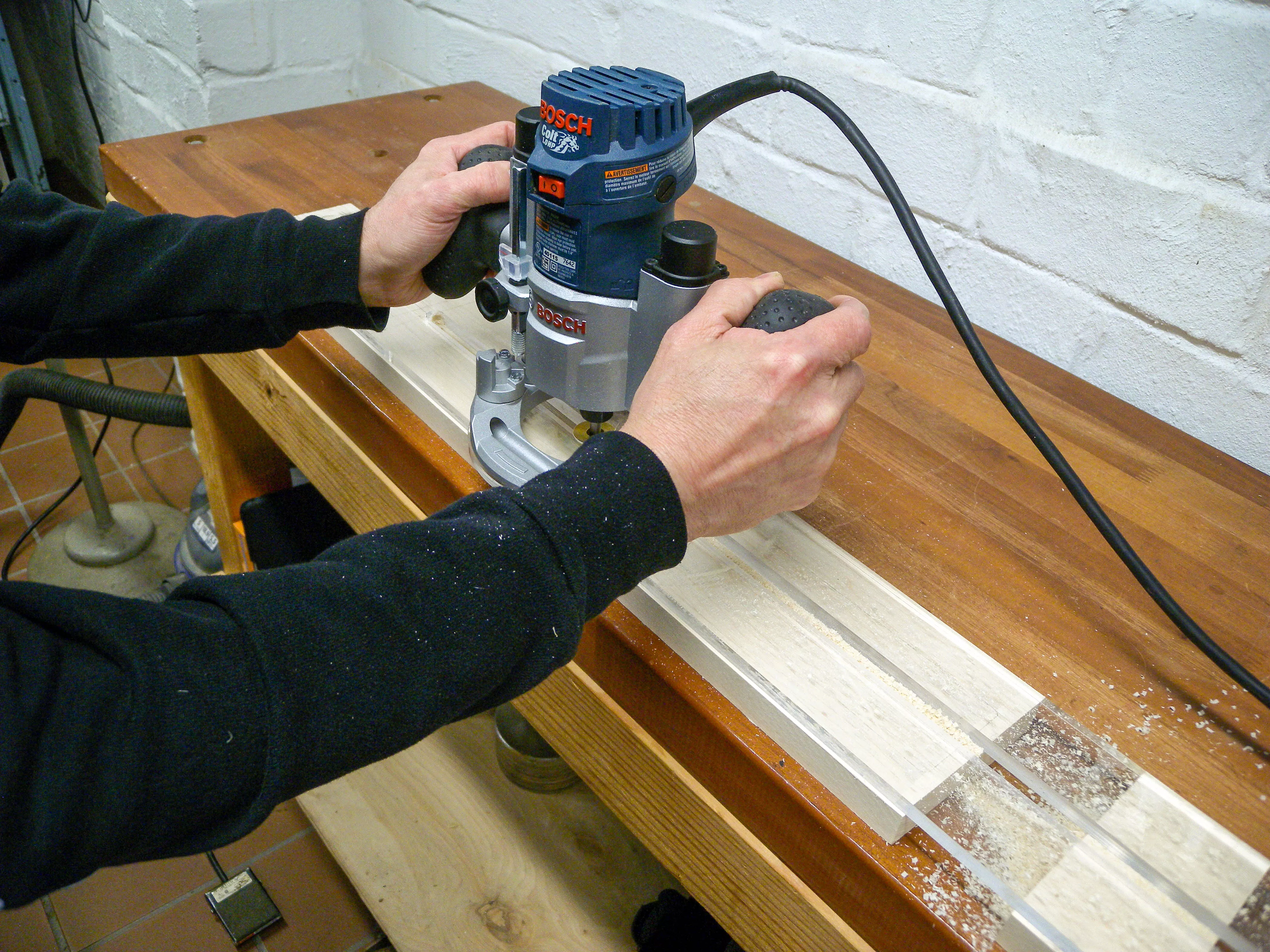

fresado del canal

Recomendamos el fresado del canal en varias pasadas hasta que alcance la profundidad deseada (la cavidad pasa incluso más superficial cuando se utilizan puntas de mango de 1/8"). La regla general es no cavidad más profundamente en una pasada que el tamaño de la broca (no cavidad más de 1/8" con una broca de 1/8").

¡CONSEJO! Al realizar el fresado de canales más cortos o a través de los extremos del canal (como se utiliza para una alma de cercha ajustable en el talón), asegúrese de que toda la plantilla esté apoyada como se ve en la foto anterior. Puede utilizar madera de desecho para asegurarse de que la plantilla siempre tenga un contacto firme con el blanco y no se incline

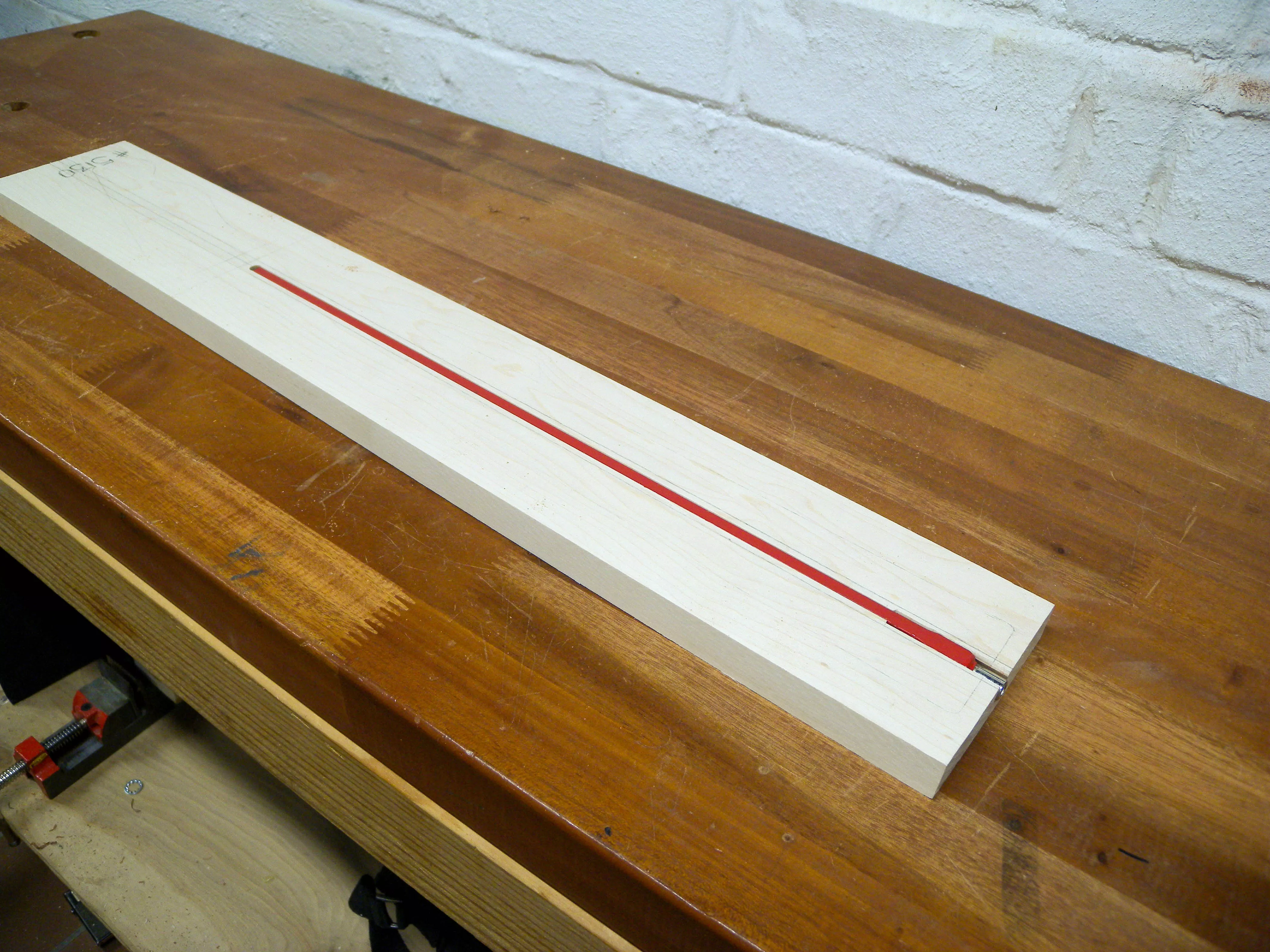

Pruebe el ajuste de su alma para asegurarse de que se ajuste perfectamente. Cuando estés contento con el ajuste, ya estás listo para terminar el fresado y dar forma al mástil.
