Stewart-MacDonald Fret prensa de banco

CONFIGURACIÓN DEL PUERTO

Desembale la prensa de banco y limpie cualquier exceso de aceite o grasa que pueda haber en la carcasa. Instale el tope del brazo y la bandeja, presione la tapa en el ariete.

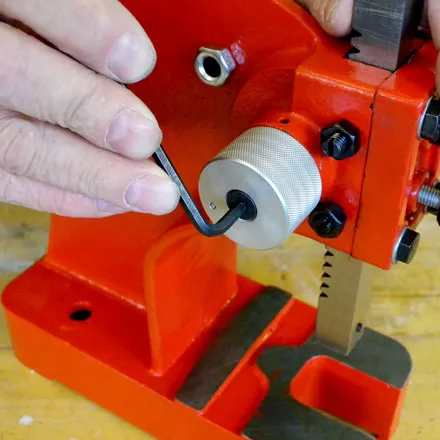

Ajuste del elevador

La altura del ariete por encima del diapasón variará dependiendo de cómo utilice la prensa.

Para cambiar la altura del ariete por encima del diapasón, retire el muelle de retroceso con una llave hexagonal de 4mm .

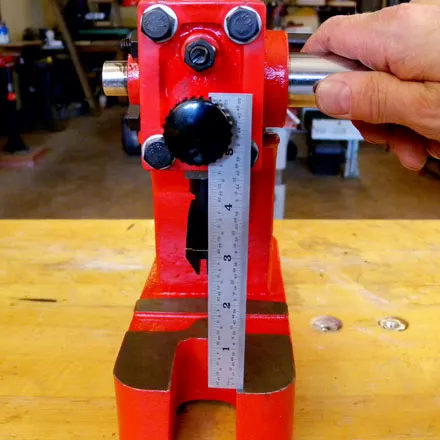

Gire el engranaje con la mano de modo que la tapa de la prensa de la trasvase despeje la base del eje en aproximadamente 1-1/4" cuando esté entrastado solo un diapasón, utilizando la mesa de diapasón.

El espacio libre debe ser de aproximadamente 2-1/2" cuando se entrastado un mástil, utilizando el mástil soporte de madera para el cuello.

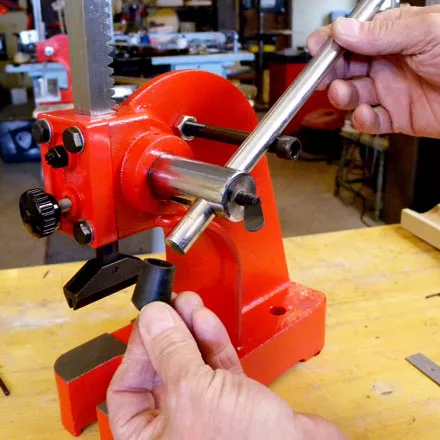

Una vez ajustado, sustituya el muelle de retroceso e instale el brazo de la palanca.

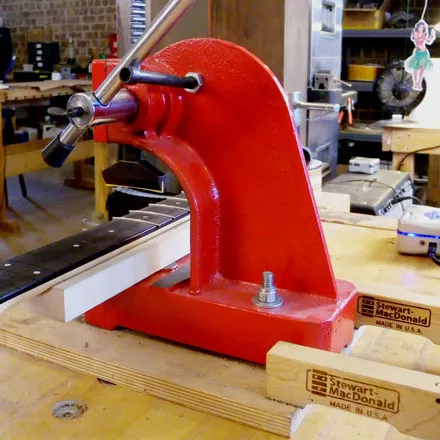

Sugerencias de montaje

Para obtener los mejores resultados, la prensa debe fijarse a un banco o a un espacio de trabajo dedicado.

Monte la prensa de banco en un trozo de contrachapado para sujetarla fácilmente a su banco.

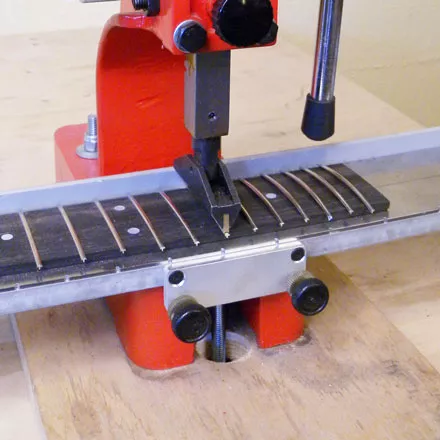

Para fijar la mesa de diapasón, perfore un orificio de 5/16" a través del contrachapado y su banco. rosca la varilla del tornillo de la mesa a través del orificio-valla hacia el eje-y apriétela desde la parte inferior hasta que quede bien sujeta.

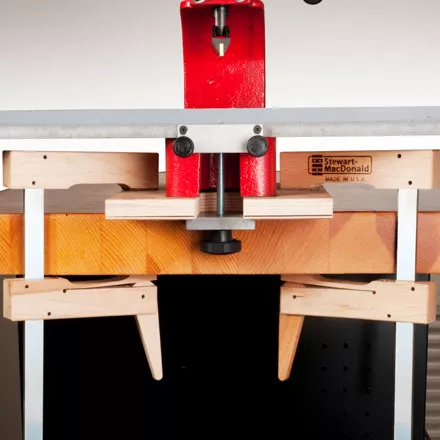

Otro método (que se muestra a la derecha) es cortar un hueco en el contrachapado. Esto permite que la prensa sobresalga del borde del banco.

OPCIONES DE CONFIGURACIÓN DEL entrastado

La prensa de banco se puede utilizar para instalar trastes en un mástil completo o en un nuevo diapasón que aún no se ha fijado a un mástil. La configuración adecuada de la prensa varía en función de cómo se vaya a utilizar.

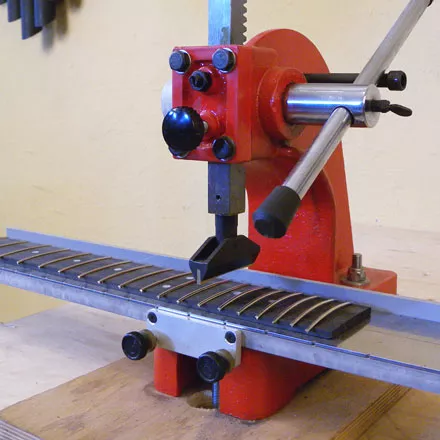

Instalación de los trastes en un diapasón sin coser:

Coloque un diapasón, con o sin plantilla, en la mesa de entrastado.

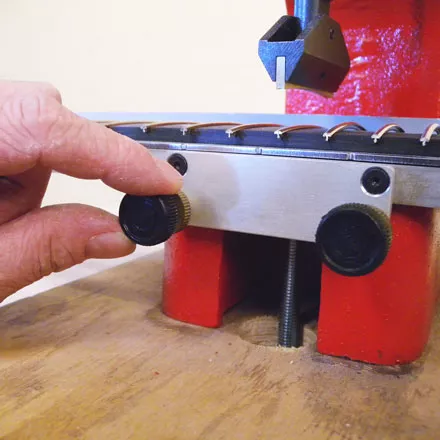

Utilice los ajustes de la parte delantera de la prensa para alinear la mesa de modo que las ranuras de la trasvase queden cuadradas con el cubo.

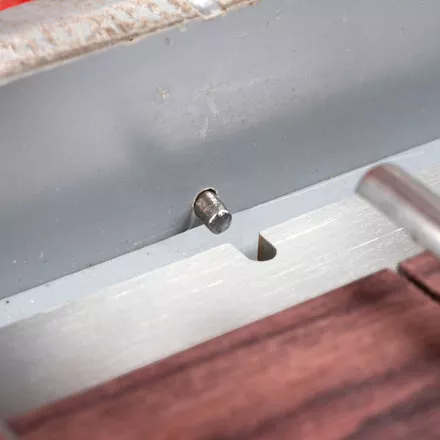

El pin de indexado funciona con una plantilla de escala de trastes para una alineación rápida del eje a la ranura. Para retraer el pin, simplemente saque el tornillo del otro lado de la valla.

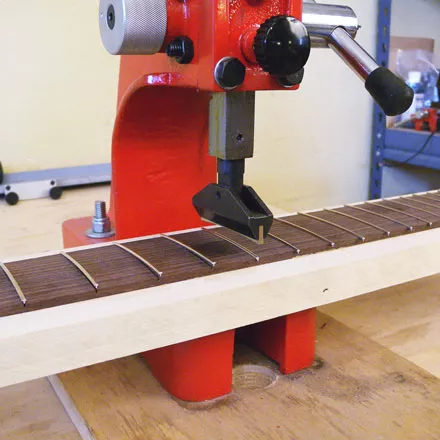

Se ha entrastado perno en el mástil que aún no se ha perfilado:

Cuando se entrastado un mástil sin perfil, simplemente coloca el blanco preparado en la base del eje.

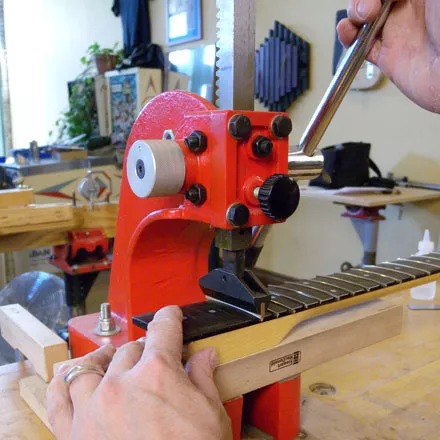

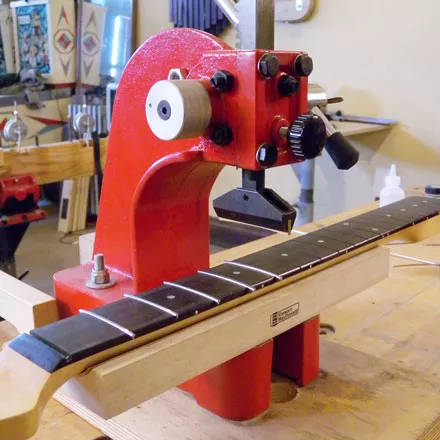

Se ha entrastado (o refretado) un mástil atornillado terminado que se ha retirado del cuerpo:

Use el mástil soporte para el cuello cuando haga un entrastado con el mástil perfilado hacia arriba hasta el talón y, a continuación, dé la vuelta a la calafatea para que se desvíe del talón.

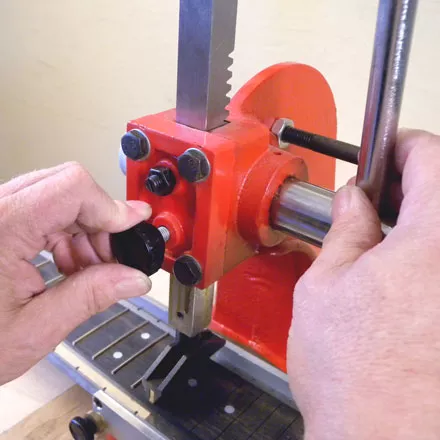

Tornillo de bloqueo

Al pegar las trastes, utilice el tornillo de bloqueo para sujetar el émbolo en su lugar sobre un traste mientras el pegamento se seca.
