Calibre para Ajuste de Mástil Instrucciones

El constructor y reparador Bryan Galloup nos llevó The Calibre para Ajuste de Mástil . Esta herramienta ayuda en la planificación de un restablecimiento del mástil , ayuda a determinar el grosor de puente necesario para una guitarra cuando no se planifica un restablecimiento del mástil y ayuda a calcular el grosor del puente y la información de configuración del mástil para una guitarra recién construida.

El Calibre para Ajuste de Mástil está diseñado para usarse con nuestro borde recto de precisión n.o 3799 .

Restablecimiento del cuello

Paso 1.

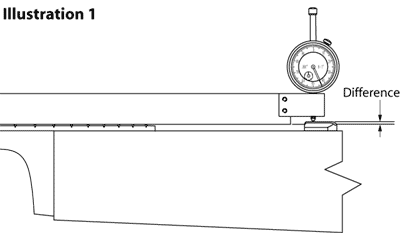

Fije el bloque indicador de cuadrante al extremo del borde recto, de modo que la parte superior del bloque indicador de aluminio quede alineada con la parte superior del borde recto (consulte la ilustración 1). Apriete los dos tornillo de bloqueo allen que sujetan el bloque en el borde recto. Coloque el Calibre para Ajuste de Mástil sobre una buena superficie plana, como una sierra de mesa o una mesa de unión, y marque el cero. Sostenga el borde recto verticalmente sobre la superficie. Si se inclina el borde recto hacia un lado o hacia el otro, se puede obtener una lectura falsa en el indicador de cuadrante. Utilice el bisel giratorio para poner a cero el indicador. El indicador de cuadrante debe estar aproximadamente en el centro de su rango. Registre esta lectura y anote también la lectura en la pequeña escala del dial.

Paso 2.

Antes de retirar el mástil del instrumento, mida el punto alto de la parte superior del puente en relación con el mástil. Coloque el borde recto hacia abajo en el centro del mástil, encima de los trastes. (Para mayor precisión, y para tener en cuenta la subida de la placa de sonido, esto debe hacerse con las cuerdas instaladas y el instrumento ajustado al tono. Asegúrese de que el mástil esté lo más recto posible; ajuste la alma si es necesario). Registre esta lectura y compárela con la lectura cero registrada en el paso 1. Esta comparación es la diferencia (consulte la ilustración 1) entre el plano de la parte superior del traste y la parte superior del puente. Si es necesario restablecer el mástil de la guitarra, la medición del puente debe ser significativamente menor (0,050" a 0,075" o más) que el punto cero. La diferencia entre las dos lecturas se puede utilizar para determinar cuánta madera se debe retirar del talón para obtener el ángulo de ajuste adecuado del mástil . Si no hay diferencia, o si la parte superior del puente está ligeramente por encima del plano de la parte superior del traste, no es necesario restablecer el mástil de la guitarra y el puente tendrá un silleta lo suficientemente alto como está.

Paso 3.

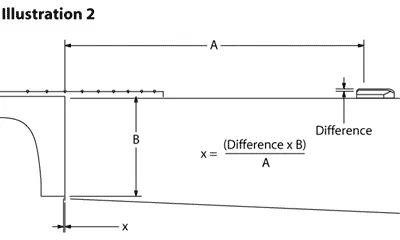

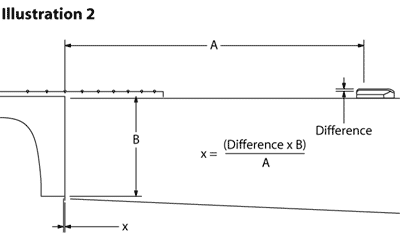

Una vez que haya determinado la distancia desde el plano de los trastes hasta la parte superior del puente, puede calcular la cantidad de madera que debe retirar del talón del mástil (consulte la ilustración 2). Por ejemplo, elijamos .100" como la diferencia. Utilizando la fórmula: x = (Dif. x B)/A, introduzca los números para obtener: x = (0,100 x 3,625)/11,5; por lo tanto, x = 0,032". "A" es la distancia desde la articulación del mástil/cuerpo hasta el centro de la ranura del silleta en el puente, y "B" es la altura del talón del mástil . El Calibre para Ajuste de Mástil te da el número que necesitas para un restablecimiento preciso del mástil . Ahora afeita 0,032" de la parte inferior del talón, retirando cada vez menos cada vez que subas por el talón, hasta que no se retire nada donde el diapasón se une al mástil. Le recomendamos que sea conservador y comience un poco menos de 0,032", que ajuste el mástil en su lugar y que utilice el Calibre para Ajuste de Mástil para comprobar su trabajo. Intente obtener una lectura de cero en el indicador. (Para ser absolutamente correcto, deberá usar un accesorio dentro de la guitarra debajo del puente para simular la cantidad de tirón de la banda sonora que se produce cuando la guitarra está sintonizada para sonar).

Crear un nuevo puente

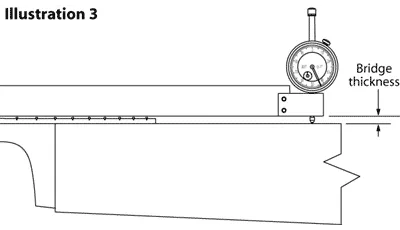

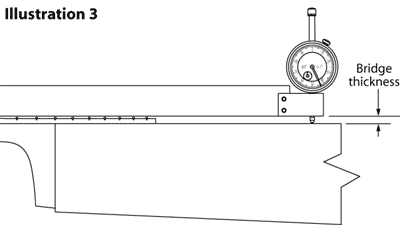

Con el puente retirado, y antes de crear uno nuevo, puede utilizar el Calibre para Ajuste de Mástil para determinar el grosor adecuado para el nuevo puente. Esta vez, coloque el bloque indicador de cuadrante en la parte inferior del borde recto (consulte la ilustración 3). Sostenga el borde recto sobre una superficie plana, con el bloque de fijación también apoyado sobre esa superficie. El indicador debe estar cerca de cero y el dial debe estar totalmente girado, acercándose al límite de su recorrido. Apriete los tornillo de bloqueo s en esta posición. Una vez apretado, vuelva a comprobar el cero y ajuste el bisel. Ahora mida desde cero para encontrar el grosor del puente. Observe que el indicador de cuadrante lee hacia atrás, así que tenga esto en cuenta. Algunas caras de marcación tienen números de lectura inversa (los pequeños de color). Esta medición es un número muy bueno para usar en la altura de su puente, y debe colocar la parte superior del puente justo al nivel de la parte superior del traste. (Una vez más, fíjese en la banda sonora. Recomendamos usar 0,025" como un buen número promedio si no vas a medir tu guitarra en particular).

Construir una nueva guitarra

Si está construyendo una guitarra nueva, tendrá que realizar ambas operaciones, a saber, colocar el mástil y hacer un puente o colocar un puente prefabricado. Configure el Calibre para Ajuste de Mástil como lo hizo para crear un puente nuevo, con el bloque de acoplamiento del indicador en la parte inferior del borde recto (consulte la ilustración 3). Establezca el mástil para la altura del puente que está utilizando, trabajando como lo haría para restablecer el mástil . Con el mástil colocado, mida desde cero hasta la parte superior de la guitarra. Si el diapasón aún no está cansado, tenga en cuenta la altura adicional de los trastes, que suele ser de aproximadamente 0,040". Compare esta medición con la altura del puente. Este será el número de diferencia que se utilizará en la fórmula. Si esta medición es mayor que el grosor del puente, es posible que deba retirar la madera de la parte superior de la cola de milano. Asegúrese de observar si esta diferencia es positiva o negativa. Eso determinará dónde retirar la madera para obtener un buen juego para mástil . Recuerda alinear siempre el borde recto con la línea central del diapasón de la guitarra.

Una vez que se haya colocado el mástil , trabaje sobre el puente. Si está haciendo el puente, proceda como se describe en "Hacer un nuevo puente". Si está utilizando un puente prefabricado, el Calibre para Ajuste de Mástil le ayudará a determinar si debe modificar su grosor antes de pegarlo en la parte superior.
