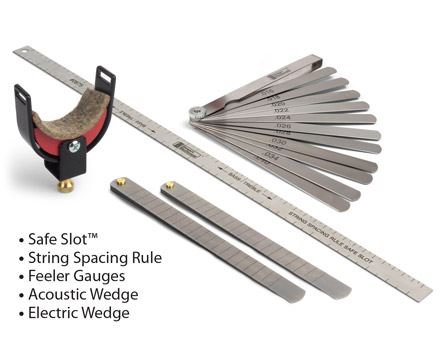

Instrucciones para el protector de tuerca de ranura segura

Para hacer cejuela para cuerdas de calidad profesional
, hacer una tuerca y limar las ranuras de cuerda es muy difícil. Con solo una o dos pasadas de lima, es fácil cortar una ranura demasiado profunda, y cuando eso sucede, tienes que tirar la tuerca y empezar de nuevo. La ranura de seguridad ^evita este desperdicio y frustración.

Forma: Determina la forma de tuerca perfecta para adaptarse a los calibres de cuerda y a la acción de juego.

Ranurado: protege las profundidades de ranura críticas impidiendo que se lime accidentalmente demasiado profundo.

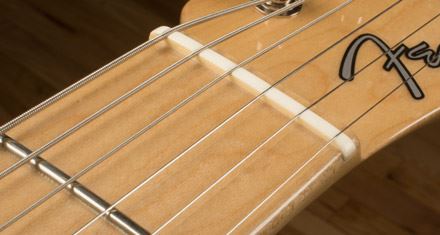

Detalles de un producto bien hecho cejuela para cuerdas

• Las partes inferiores de las ranuras de cuerda son más altas en el lado de los graves, más bajas en el lado de los agudos.
• Las profundidades de ranura correctas crean la acción de cadena deseada sobre los trastes en las seis cadenas.
• Las paredes ranuradas no son más profundas de lo necesario para asegurar las cuerdas sin pellizcarlas.
• Forma de las pendientes de la tuerca desde más arriba en el lado de los graves hasta más abajo en el lado de los agudos.
• La tuerca tiene una forma suave y cómoda.
• La superficie está pulida para darle brillo.

Instrucciones
Siga estos pasos para hacer una tuerca nueva precisa a partir de cualquier material en blanco de tuerca que desee. En nuestro ejemplo, utilizamos hueso sin blanquear.

Evalúa tus fritas. Tus trastes son la base de una buena configuración, así que si están desgastados o irregulares, primero tendrás que arreglarlos. No puedes obtener todas las ventajas de una nueva tuerca con malos trastes.

¿Acción alta o baja? Ajuste la alma de modo que el mástil esté recto, o de modo que tenga la cantidad de alivio (leve arco superior) que prefiera. Coloque un capo en el primer traste y establezca la altura del puente de modo que la altura de la cuerda esté donde le gusta.

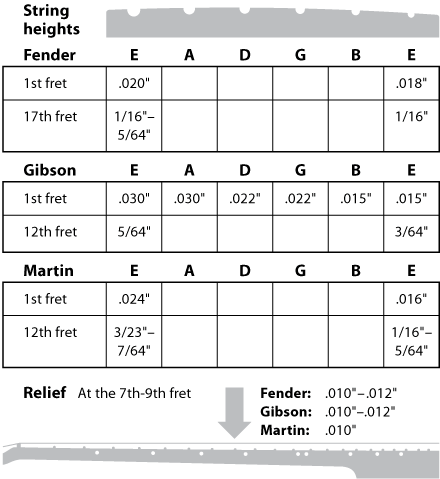

Las dimensiones de la tuerca se ven afectadas por la altura de la cadena preferida. Estos números varían según el jugador. Si no conoce sus alturas de cuerda favoritas, pruebe estas especificaciones estándar utilizadas por Fender, Gibson y Martin en el gráfico de la derecha.

En estas instrucciones, nuestro ejemplo utiliza un conjunto de 10 a 46 cadenas. Hemos elegido utilizar estas alturas de cuerda sobre el primer traste: 0,020" en el bajo E y 0,010" en el triple E.

Coloque la tuerca nueva. Retire la cejuela para cuerdas antigua y coloque la tuerca nueva en blanco en la ranura.

Coloque las cadenas E exteriores. Apriete las cuerdas E de graves y agudos, no al tono, sino con suficiente tensión para mantenerse en su sitio mientras las coloca. Establezca la espaciado de cuerdas E-to-E como desee y utilice un lápiz afilado para marcar sus ubicaciones.

Sostenga su regla de espaciado de cadena hasta sus marcas de E a E para encontrar su espaciado de cuerdas y transfiera estas marcas a la regla para poder recuperarlas más tarde. Consulte las instrucciones separadas de la regla de espaciado de cadena para obtener detalles sobre la espaciado de cuerdas proporcional.

Mida el ancho completo de la tuerca en la ranura de la tuerca y anótela. En nuestro ejemplo, encontramos que el ancho de la tuerca es 1,690".

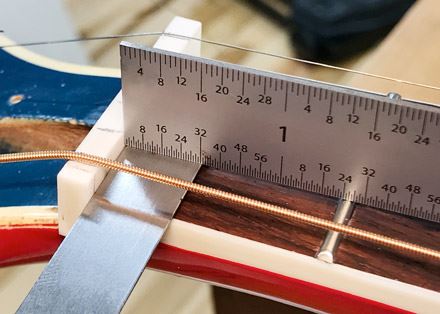

Mida la altura del traste. Coloque el borde recto sobre los trastes, tocando la parte delantera de la tuerca. Mida la altura de los trastes insertando calibres debajo del borde recto, tocando la cara de la tuerca. Es posible que deba apilar más de una galga de espesores para encontrar la altura. Tome esta medición en cada posición de cadena; si la altura varía, utilice la medición más alta.

En nuestro ejemplo, encontramos una altura de 0,050" apilando las galgas de espesores de 0,034" y 0,016".

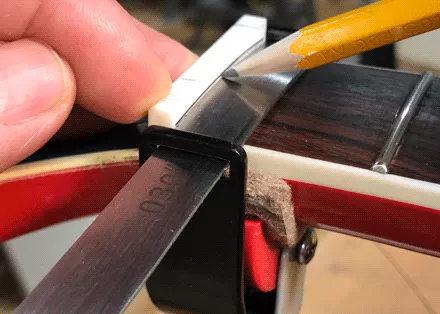

Utilice la ranura de seguridad para marcar la altura. Inserte las galgas de espesores en la ranura de seguridad y fíjelas en su lugar. Tenga en cuenta que la base acolchada está angulada: coloque el lado inferior hacia la pala. Apriete la base lo suficiente como para mantener las galgas planas contra el diapasón: un apriete excesivo hará que se doblen hacia arriba. Con un lápiz, golpee una línea a través de la cara de la tuerca.

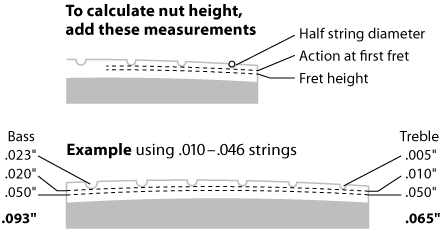

Determine la altura de la nueva tuerca. Sume tres números para determinar la altura de la tuerca: la altura del traste, su acción preferida en el primer traste y la mitad del diámetro de la cuerda (para guitarras eléctricas). Para guitarras acústicas, utilice tres cuartos del diámetro de la cuerda; algunos reproductores eléctricos también prefieren una ranura más profunda como esta.

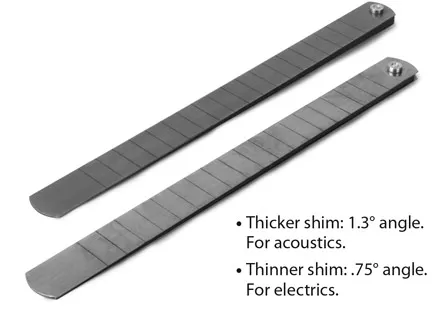

Seleccione la cuña cónica. La cuña cónica establece la pendiente de la parte superior de la tuerca, desde más alta en el lado de los graves hasta más baja en el lado de los agudos. La cuña más fina (ángulo 0,75° ) es para guitarras eléctricas, la cuña más gruesa (ángulo 1,3° ) es para acústica. La cuña 1,3 grados se puede utilizar en aparatos eléctricos que utilizan algunos juegos pesados/ligeros de calibre más pesado, diseñados para ajuste de caídas o ajustes más bajos.

Las marcas de las cuñas no son mediciones, son solo una referencia visual útil para colocar la cuña.

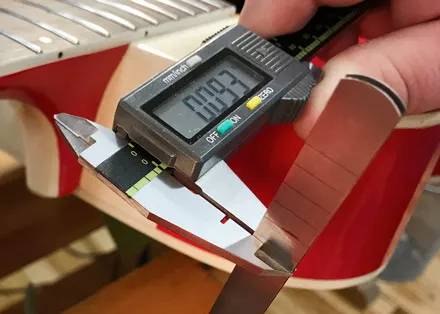

Usando pinzas, busque el punto en la cuña donde su grosor coincide con la altura de su tuerca en el lado del bajo (0,093" en nuestro ejemplo). Marque este punto en la cuña con un lápiz.

A partir de esa marca, mida el ancho de su tuerca y haga una segunda marca para indicar la ubicación del lado del agudo (1,690" en nuestro ejemplo). Mida el grosor de la cuña en este punto para compararla con la altura calculada de la tuerca del lado del agudo. Si esta ubicación de la cuña es más baja que 0,005", cambie la marca lateral de la cuña para que el lado de la cuña no sea demasiado superficial; luego mueva la marca lateral de los bajos para indicar el ancho de la tuerca (1,690" en nuestro ejemplo). Es mejor empezar en la parte alta; siempre se puede eliminar material, pero no se puede volver a poner.

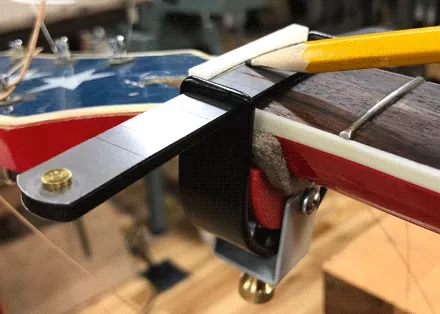

Coloque la cuña en la ranura de seguridad y alinee las marcas de ancho de la tuerca en la cuña con los bordes de la tuerca. Apriete la ranura de seguridad para sujetar la cuña contra la tuerca (de nuevo, no apriete en exceso). Golpee una línea en la tuerca.

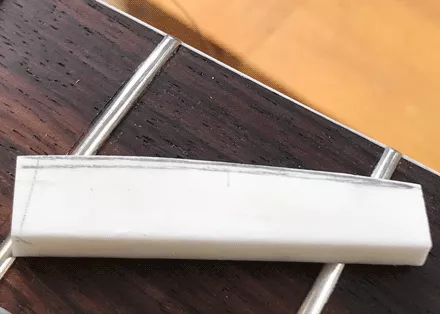

Dé forma a la parte superior de la tuerca. Utilice una lima o una lijadora para bajar la parte superior de la tuerca hasta la parte superior de la línea del lápiz. Deje que la línea se muestre, para que tenga un poco más de trabajo cuando corte las ranuras de la tuerca. Una vez cortadas las ranuras, bajarás la parte superior de la tuerca lo suficiente como para quitar la línea del lápiz.

La tuerca ahora está formada para adaptarse a sus medidas y calibres de cuerda preferidos. Está listo para cortar las ranuras de cuerda.

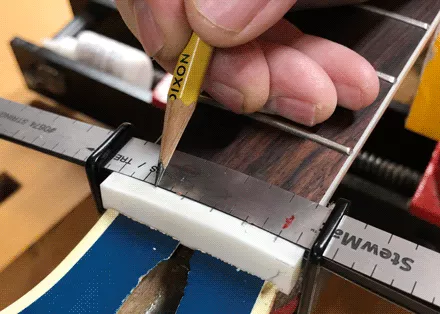

Marque las ubicaciones de la cadena. Utilice las marcas E a E que hizo en su regla de espaciado de cadenas para restablecer sus graves y agudos E. Coloque la regla, con la cuña cónica debajo, en la ranura de seguridad. Deslice la cuña de forma que la regla esté a la altura de la parte superior de la tuerca y marque las seis ubicaciones de las cuerdas con un lápiz afilado.

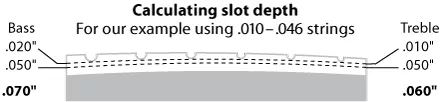

Calcule la profundidad de la ranura. Esta medición es la altura del traste más la acción deseada sobre el primer traste. Es aconsejable permanecer en la parte alta, porque siempre puedes bajar las ranuras si lo necesitas. La profundidad de ranura perfecta es una cuestión de preferencia, teniendo en cuenta tu estilo de juego y el calibre de la cuerda.

En nuestro ejemplo, las dos ranuras de cadena E son 0,070" (lado de graves) y 0,060" (lado de agudos). Utilizamos estos números para las cuatro cadenas más externas. Para las dos cadenas intermedias, utilizamos una profundidad de ranura a medio camino entre estas mediciones:

Cadenas E y A: .070" (usando .030" + galgas de espesores de 0,040")

Cadenas G y D: .064" (usando .034" + galgas de espesores de 0,030")

Cadenas B y E: .060" (usando .034" + galgas de espesores de 0,026")

En nuestro mástil de ejemplo, que está muerto recto, estas medidas nos darán una duodécima acción de traste de 0,065" en el lado de los graves y 0,050" en el lado de los agudos.

Coloque las galgas de espesores en la ranura de seguridad. Cargue medidores que igualen la profundidad de su ranura en la ranura de seguridad y fíjelos contra la tuerca (no apriete en exceso).

Comience con un corte de 0,010". Comience a cortar la ranura con una lima de ranurado de tuerca de 0,010" o una sierra calibrada, manteniéndola centrada en la marca del lápiz. Solo tienes que hacer un par de pasadas para empezar tu tragamonedas. Esta pequeña muesca ayudará a que sus lima de cejuela más grandes permanezcan en el centro.

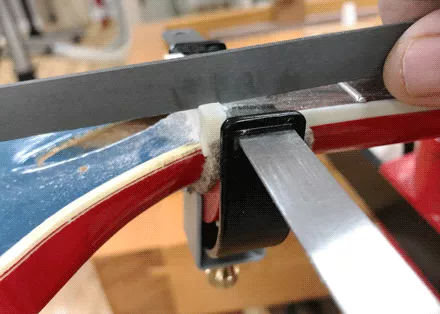

Comience con las cuerdas de graves y trabaje hacia el lado de agudos, cambiando las galgas de espesores para que coincidan con las profundidades de ranura. Cuando su lima o sierra llegue a la galga de espesores, deténgase y podrá pasar a la siguiente ranura.

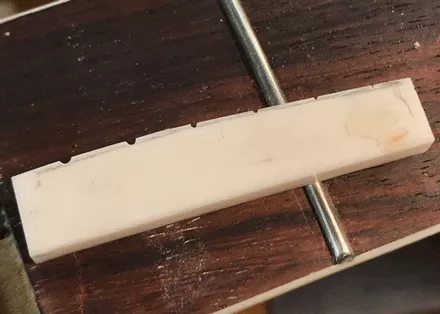

Lije o archive la parte superior de la tuerca para quitar la línea del lápiz dibujada con la cuña cónica. Esto baja la parte superior de la tuerca hasta aproximadamente su altura final, con un poco más de izquierda para el moldeado final y el pulido.

Compruebe su configuración. Compruebe la acción en el 12o traste y ajuste la altura del puente si es necesario. Compruebe la acción en el primer traste. Si es necesario, puede bajar las ranuras unas milésimas a la vez apilando diferentes galgas de espesores en la ranura segura.

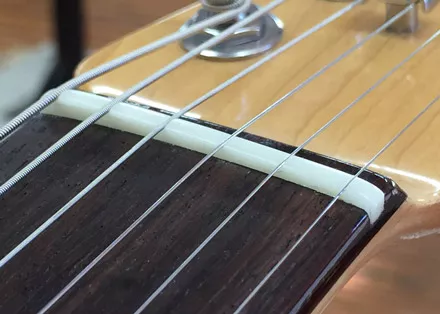

Vuelva a comprobar su 12.a acción de traste. Es posible que tenga que ajustar el puente de nuevo o profundizar con mucho cuidado las ranuras de las tuercas a medida que marca la configuración. Cuando estés satisfecho con tu tuerca y la 12.a acción de la traste, realiza la forma final en la parte superior y en los extremos de la tuerca. Pulir la tuerca e instalarla.
