CRL conmutador de palanca de 3 posiciones

Diagramas de instalación y cableado del conmutador de palanca CRL de 3 posiciones.

Este conmutador de palanca tradicional de acción por resorte se utiliza comúnmente para guitarras Telecaster^® . Este interruptor tiene un espaciado de tornillos de montaje de 1-5/8" y necesita una profundidad mínima de 1-3/8" en la cavidad del cuerpo. Se requiere una ranura de 1/16" x 1-1/16" en el golpeador/placa de control para la palanca.

Incluido en dos kits de cableado StewMac
Este conmutador de palanca CRL de 3 posiciones está incluido en ambos kits de cableado Tele^® . Estos kits de cableado contienen cable negro y no blindado, además de cable coaxial blindado. Se incluye un cable negro adicional para tender una cuerda a tierra hasta el puente.

Reduzca el ruido eléctrico no deseado utilizando un cable coaxial blindado para los tendidos de cableado más largos (por ejemplo, la conexión entre los controles y la jack de salida). El cable coaxial contiene un conductor "caliente" central que está blindado por una trenza exterior utilizada para el cable de tierra.

Para conexiones cortas entre componentes, utilice un cable estándar sin blindaje. Normalmente, el cable blanco se utiliza para caliente y el negro para tierra.

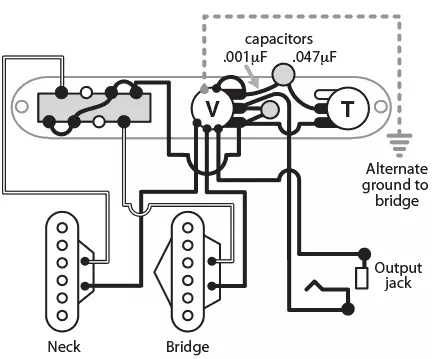

El kit de cableado para tele
El conmutador de palanca se puede instalar con el resorte orientado hacia ambos lados, no hay diferencia, eléctricamente. La conexión a tierra de la cuerda en un tele generalmente se realiza mediante la placa base metálica de la pastilla de puente que entra en contacto con el puente metálico. Si su pastilla no tiene una placa base metálica, pase un cable de cuerda de conexión a tierra desde la parte posterior del potenciómetro de volumen hasta la parte inferior del puente (indicado aquí con una línea de puntos).

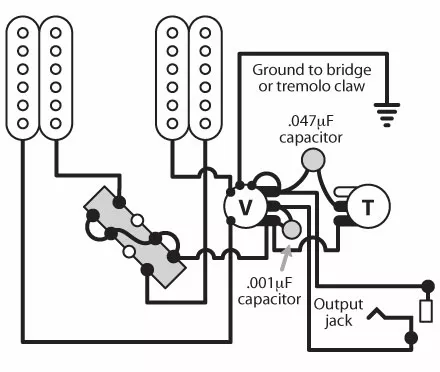

Diagrama de conmutador de palanca de 3 posiciones con 2 Humbuckers

Este diagrama de cableado es adecuado para cualquier guitarra de dos pastilla con humbuckers, bobinas individuales o una combinación de ambas.

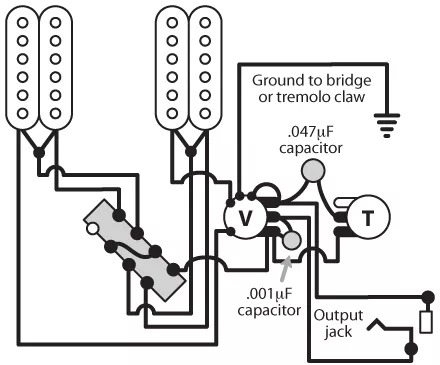

Diagrama

de Humbucker opcional Para guitarras con humbuckers que tienen una bobina de roscar o un enlace en serie, este cableado hace que la posición central sea una combinación de salidas de Single-Coil de mástil y puente en paralelo.
