Interruptor de palanca Grigsby de roble de 6-Way

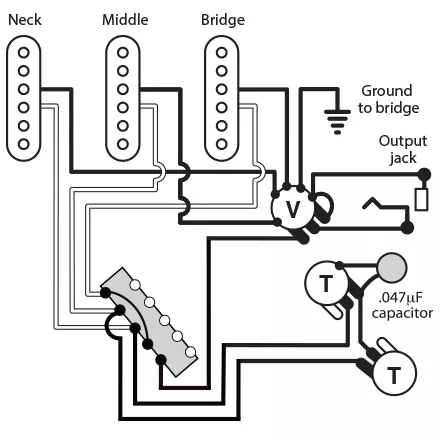

Instrucciones de instalación y cableado del interruptor de palanca Oak Grigsby de 6 posiciones in.
El selector se instala normalmente con el resorte orientado en dirección contraria a los potenciómetros, pero puede estar orientado en cualquier sentido; no hay diferencia, eléctricamente.
Reduzca el ruido eléctrico no deseado utilizando un cable coaxial apantallado para los tendidos de cableado más largos (por ejemplo, la conexión entre los controles y la jack de salida). El cable coaxial contiene un conductor "caliente" central que está apantallado por una trenza exterior utilizada para el cable de tierra.
Para conexiones cortas entre componentes, utilice un cable estándar sin apantallado . Normalmente, el cable blanco se utiliza para caliente y el negro para tierra.

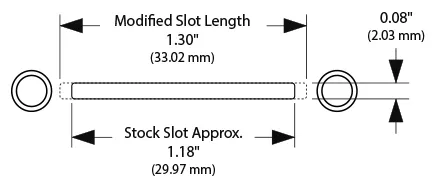

Modifique la ranura del protector de recogida para que se ajuste al 6 posiciones switch de palanca
