Caja de batería para acústica o cuerpo sólido

Instrucciones de instalación de la caja de la batería acústica o de cuerpo sólido .

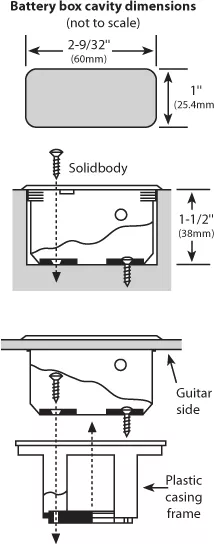

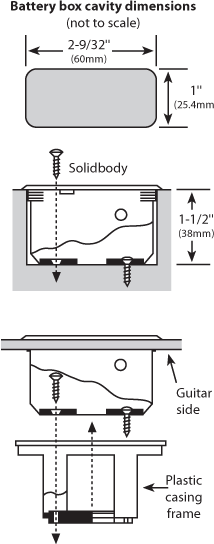

Consulte las dimensiones de la cavidad de la caja de la batería a la derecha y haga un orificio en una guitarra de cuerpo sólido o en el lateral de una guitarra de cuerpo hueco.

Guitarra de cuerpo sólido
Perfore un orificio para los cables de la caja de la batería, desde la cavidad de control de la guitarra hasta la cavidad de la caja. Taladre orificios piloto para los tornillos de la carcasa de la caja de la batería. Instale la carcasa con los tornillos suministrados, como se muestra a la izquierda (el marco exterior de la carcasa de plástico no se utiliza para guitarras de cuerpo sólido ).

Guitarra de cuerpo hueco
Coloque el marco de la carcasa de plástico dentro de la guitarra. Instale la carcasa de la caja de la batería a través del lado de la guitarra y fíjela al marco de la carcasa con los tornillos suministrados, como se muestra en el diagrama de la derecha.

Instalación

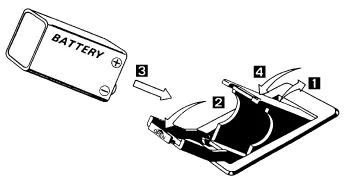

Tienda los cables de la caja de la batería y empuje la caja giratoria de la batería hasta su lugar, como se muestra en el diagrama de la derecha. Los pines de la caja encajan en los orificios de la carcasa. Recorte y suelde los cables en el circuito de control de la guitarra. Instale una batería de 9 voltios siguiendo los pasos que se muestran a continuación.
