Instrucciones del Megaswitch del modelo E

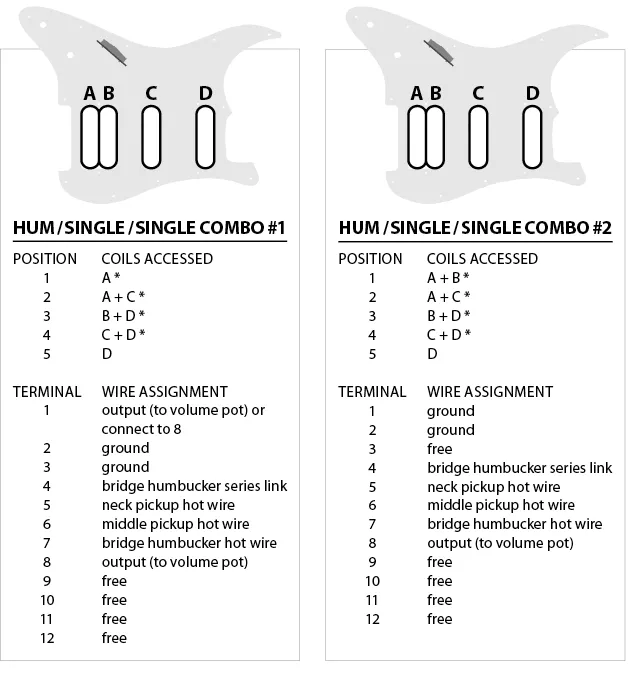

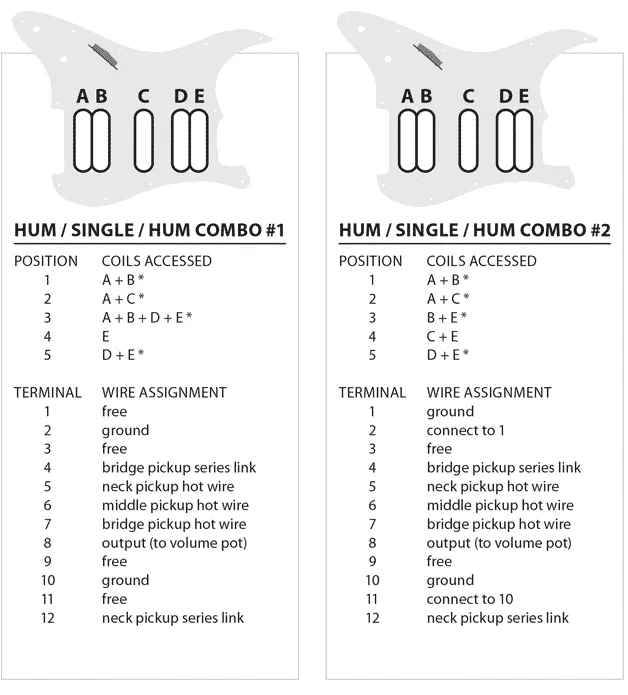

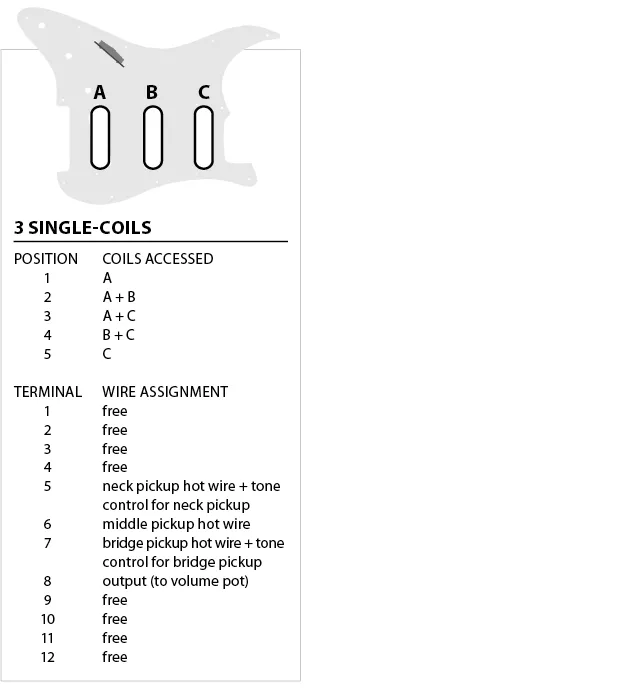

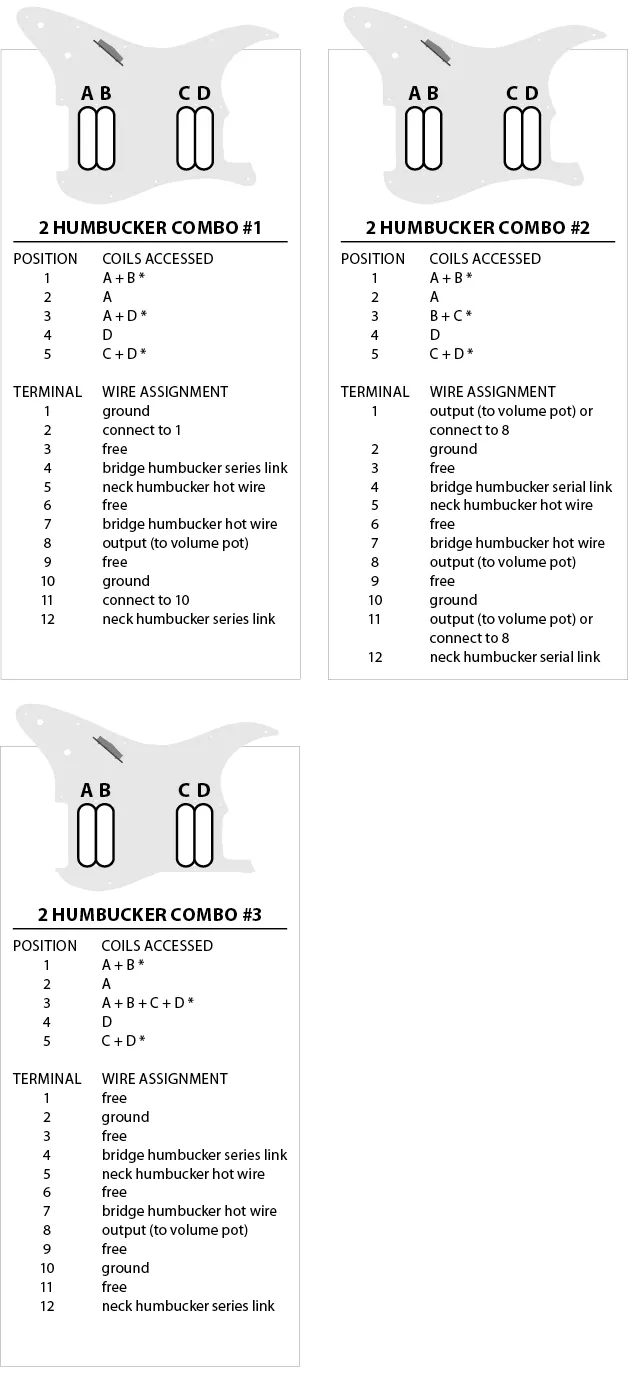

Esquemas de instalación y cableado del Megaswitch del modelo E.

El Megaswitch del modelo E saca cinco sonidos versátiles de combinaciones de camionetas o humbuckers de Single-Coil. Sustituye a un selector estándar estilo 5 posiciones Strat®, para nuevas opciones de cableado más coil-tapping, y permite al guitarrista combinar bobinas de pastilla para eliminar los zumbidos.

Antes de instalar el Megaswitch del modelo E
, determine la polaridad de cada bobina pastilla y qué cables están conectados a cada bobina: polos magnéticos similares se repelen entre sí y los polos opuestos se atraen. Para un efecto de humbucking, se deben conectar dos bobinas con polaridad opuesta en paralelo o en modo serie. Tome la pastilla que desea utilizar en la posición central y coloque su lado superior contra el lado superior de otra bobina de pastilla . Si sus postes magnéticos se atraen entre sí, tienen polaridad opuesta. O puede utilizar el comprobador de polaridad #5127 para hacerlo sin retirar las recogidas.

Para identificar los cables que conducen a cada bobina de un humbucker, conecte los cables a un multímetro (configurado en 200mV) y toque ligeramente los postes de cada bobina con un objeto que contenga hierro (un destornillador o una llave Allen). Si obtiene un balanceo en el multímetro, ha identificado los conductores de esa bobina.

Cuando haya terminado de analizar y soldar las tomas, ciertos sonidos pueden ser “delgados” o estar fuera de fase. En este caso, cambie el cable caliente del humbucker afectado por su conexión a tierra; el cable blindado permanece conectado a tierra. Si las bobinas correctas están conectadas pero el sonido sigue siendo demasiado fino, cambie el cableado de 4 conductores del humbucker afectado de la siguiente manera: Suelde los cables caliente y de tierra juntos como una nueva toma de bobina. Utilice los cables anteriores del grifo de bobina como el nuevo caliente y a tierra. Vuelva a comprobar la asignación de los cables a las bobinas y conéctelos de acuerdo con los esquemas de cableado de las páginas siguientes.

Consejos de cableado de control de tono del Megaswitch del modelo E
Cuando instale el Megaswitch del modelo E, a menudo debe volver a cablear el circuito de tono. Si el instrumento va a tener un control de tono único o maestro, cable los potenciómetros de volumen y tono como se muestra a continuación.

Las instalaciones de tipo Strat que tienen controles de dos tonos, uno para el pastilla de mástil y el otro para el pastilla medio, deben cablearse como se muestra a continuación.

Debido a que el Megaswitch del modelo E no permite que el pastilla central se utilice solo, es posible que desee un control de tono para los recogedores de mástil y puente. Para ello, cable el cable del potenciómetro de tono inferior al terminal 7 en lugar del terminal 1.

Ambas configuraciones tienen sus ventajas. Un control de tono medio solo afecta a las posiciones “2” y “4” (la “estrategia fuera de fase”). Un control de tono de posición del puente afecta a tres de las cinco posiciones del selector : solo pastilla del puente; recogidas del puente y del medio; y recogidas del puente y del mástil .

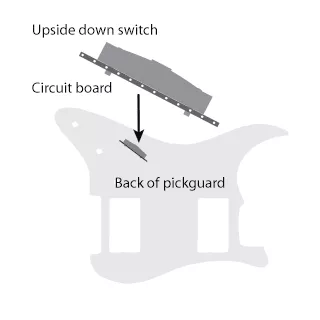

Desde la parte inferior del protector de picado, instale el selector con la tarjeta de circuitos hacia el centro de la guitarra. Monte siempre el Megaswitch con la placa de circuito impreso más cercana a los recogedores y el potenciómetros de control. Inserte los cables desde el lado no impreso de la placa y suelde desde el lado impreso.
