Recogidas de humedecedor Gibson

Diagramas de cableado y códigos de color para las camionetas Gibson Humbucking.

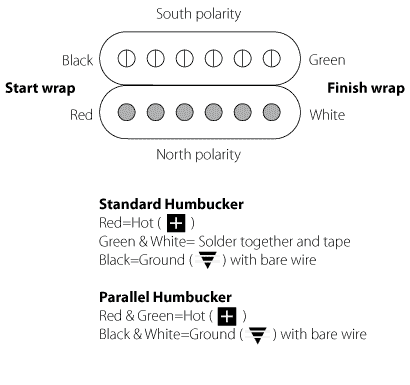

Gibson utiliza su propio sistema de códigos de color para camionetas de 4 conductores. El esquema siguiente muestra las bobinas y sus respectivos colores.

Un humbucker de 4 conductores tiene muchas opciones de cableado y tonal. Cuando se utilizan las siguientes opciones, el cable desnudo o blindado se suelda a "masa" en la carcasa del recipiente volumétrico.
