Instrucciones para la pastilla de una bobina de la barra de labios Golden Age
Diagramas de cableado
I-5427
¡Cómo cablear para obtener un tono excelente!
| Las pastilla Lipstick Golden Age cuentan con un alambre enrollado en espiral con revestimiento de Poly-coated Imanes Alnico de 5 bar, revestidos de los icónicos tubos metálicos cromados. Este diseño totalmente blindado tiene el tamaño para una fácil instalación en guitarras modernas. Ajuste de altura de pastilla Para ajustar la altura de tus recogidas, anota en tu traste más alto. Mida entre la cadena y la pastilla: desea un espacio de aproximadamente 1/8" en la cadena E baja y de aproximadamente 3/32" en la cadena E alta. Experimente para encontrar el mejor equilibrio de salida entre los recogedores de mástil y puente. |
 |
Todos los diagramas de cableado se ven desde la parte posterior del golpeador.

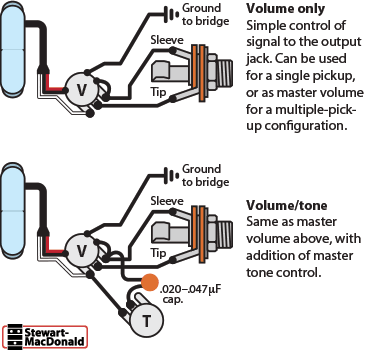

Circuitos de volumen/tono sencillos

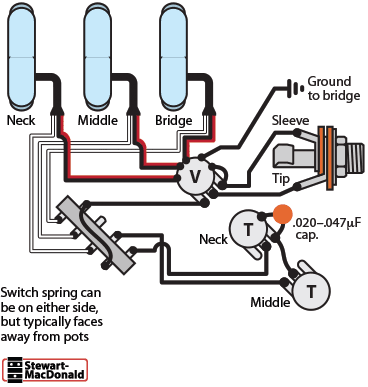

Bobina única/bobina única/bobina única
Estratografía tradicional® cableado con controles de volumen maestro y dos tonos, utilizando un conmutador de palanca marca CRL (3 posiciones o 5 posiciones).

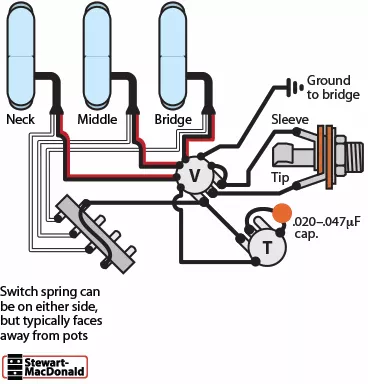

Bobina única/bobina única/bobina única
Solo dos controles: volumen maestro y tono maestro.

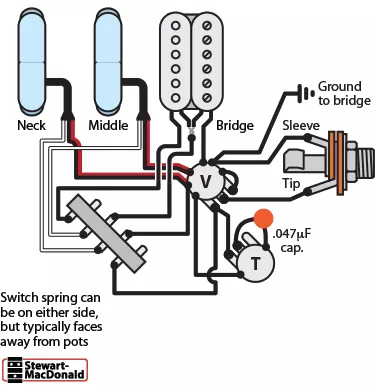

Bobina única/bobina única/Humbucker
Con interruptor CRL de 5 posiciones. En la posición del interruptor 4 (puente/medio), el humbucker está cortado en bobina.

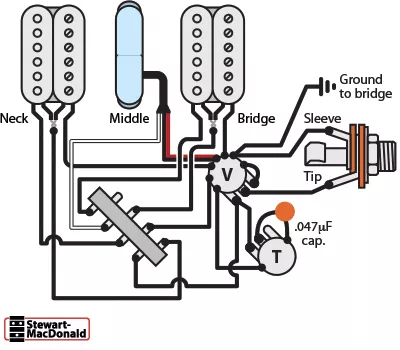

Humbucker/bobina única/Humbucker
Con el interruptor en las posiciones 2 (mástil/medio) y 4 (puente/medio) los humbuckers están cortados en bobina.
