Recogidas Golden Age para instrucciones de tele

Diagramas de cableado y códigos de color para pickups Golden Age Tele.

¡Cómo cablear para obtener un tono excelente!
Las camionetas Golden Age para Telecaster^® están fabricadas para replicar el tono y la respuesta de las camionetas Tele 50. Sin embargo, a diferencia de las camionetas vintage, la pastilla mástil cuello es de cuerda inversa, con polaridad inversa. Esto le proporciona una salida de cancelación de zumbido en la posición central de un interruptor selector de pastilla de 3 posiciones (cuando se combinan las dos recogidas).

Ajuste
de la altura de la pastilla Las recogidas no deben ajustarse demasiado cerca de las cadenas. Para bobinas individuales, deje un espacio de aproximadamente 1/8" entre la parte superior de la pieza polar de E bajo y la parte inferior de la cuerda, cuando se arrugue en el traste más alto (21o o 22o) y 3/32" para la pieza polar de E alto. Ajustar los recogedores a cualquier distancia puede causar notas "falsos" de las cuerdas enrolladas en los trastes más altos.

Reduzca el ruido eléctrico no deseado utilizando un cable coaxial blindado para los tendidos de cableado más largos (por ejemplo, la conexión entre los controles y el jack de salida). El cable coaxial contiene un conductor "caliente" central que está blindado por una trenza exterior utilizada para el cable de tierra.

Para conexiones cortas entre componentes, utilice un cable estándar sin blindaje. Normalmente, el cable blanco se utiliza para caliente y el negro para tierra.

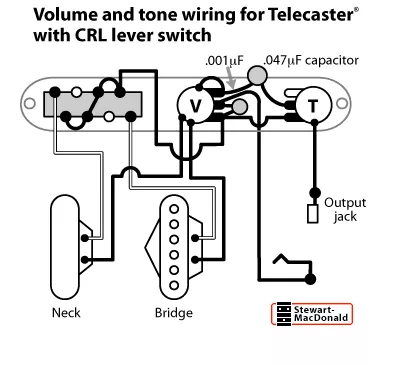

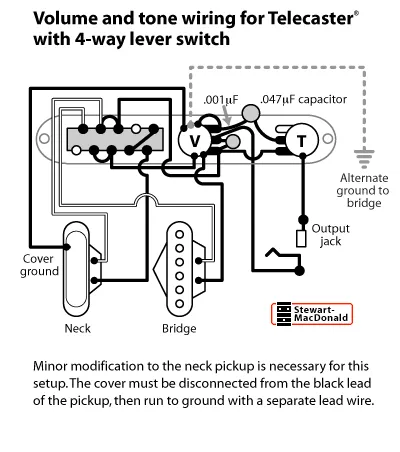

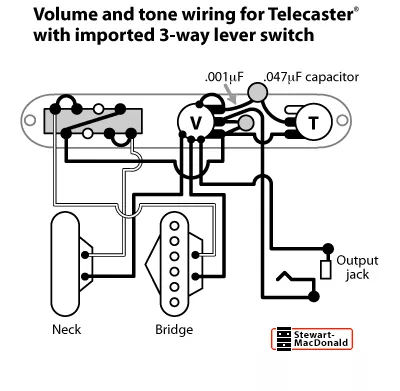

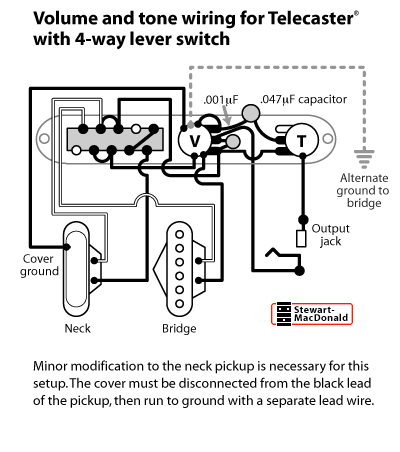

Todos los diagramas de cableado se ven desde la parte posterior del golpeador de la guitarra.
