Recogidas de bobina única de la Golden Age
Diagramas de cableado y códigos de color para las camionetas de bobina única Golden Age.
¡Cómo cablear para obtener un tono excelente!
Las camionetas Single-Coil Golden Age están fabricadas para replicar el tono y la respuesta de las camionetas de Single-Coil vintage. Sin embargo, a diferencia de las camionetas vintage, la pastilla central se enrolla en sentido inverso, con polaridad inversa. Esto le proporciona una salida de cancelación de zumbido en las posiciones "2" y "4" de un interruptor selector de pastilla de 5 posiciones (cuando la pastilla central se combina con la mástil pastilla de puente o de cuello).
Los recogedores de Single-Coil bobina Golden Age están disponibles en varias versiones de salida. Los captadores de salida más altos se utilizan normalmente en la posición del puente; esto compensa la diferencia en la energía de cadena vibratoria que se "viste" por la pastilla de puente en comparación con los captadores de medio o mástil. Se pueden instalar captadores de salida más altos en las posiciones mástil y/o de cuello, pero el equilibrio de salida puede verse comprometido.
Ajuste de altura de la pastilla
Los recogedores no deben ajustarse demasiado cerca de las cadenas. Para bobinas individuales, deje un espacio de aproximadamente 1/8" entre la parte superior de la pieza polar de E bajo y la parte inferior de la cuerda, cuando se arrugue en el traste más alto (21o o 22o) y 3/32" para la pieza polar de E alto. Ajustar los recogedores a cualquier distancia puede causar notas "falsos" de las cuerdas enrolladas en los trastes más altos. Las guitarras Strat® a veces tienen este problema: para curarlo, simplemente baje la altura del mástil y los topes centrales en el lado bajo.
y se ven desde la parte posterior del golpeador de la guitarra.
Cableado

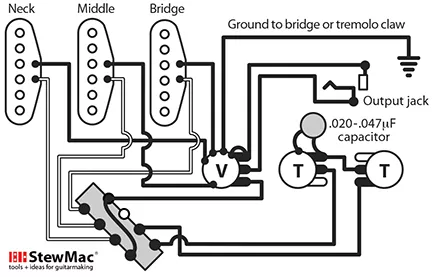

simple de volumen y tono Cableado Strat® , 3 recogedores Single-Coil e interruptor CRL
Se puede instalar un conmutador de palanca de contacto abierto tradicional con su resorte orientado o opuesto a los recipientes de control; no hay diferencia electrónica, pero el resorte normalmente se orienta lejos de los recipientes.

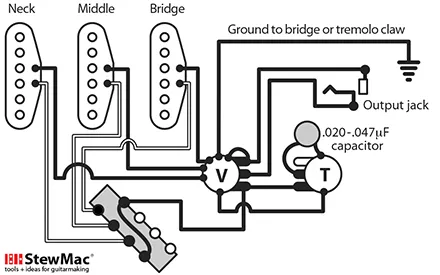

3 recogedores Single-Coil con controles de volumen y tono maestros e interruptor CRL

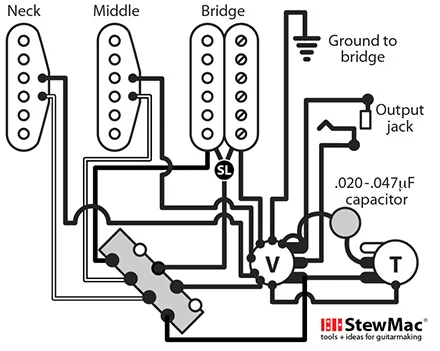

Cableado del Humbucker/Single-Coil/Single-Coil con interruptor CRL
En la posición 4 (puente y medio), el humbucker está cortado en espiral. El cable etiquetado como "SL" es el enlace en serie para su humbucker.

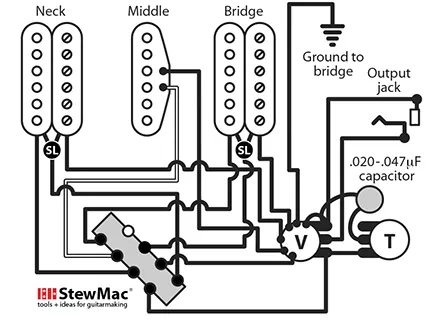

Cableado del Humbucker/Single-Coil/humbucker con interruptor CRL
En las posiciones 2 (mástil y medio) y 4 (puente y medio), los humbuckers están cortados en espiral. El cable etiquetado como "SL" es el enlace en serie para su humbucker.
