Instrucciones del interruptor de palanca de 2 polos Oak Grigsby 4 posiciones

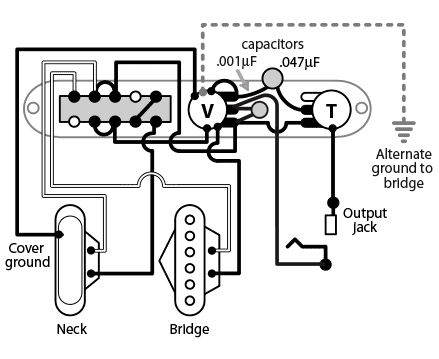

Diagrama de instalación y cableado del interruptor de palanca de 4-Way Oak Grigsby.
Posición 1 pastilla
puentePosición 2 Cuello y puente en paralelo (configuración estándar de mástil /puente)
Posición 3 pastilla
del cuelloPosición 4 Cuello y puente en serie
La switch de palanca se puede instalar con el muelle orientado hacia ambos lados; no hay diferencia, eléctricamente.
Para esta configuración es necesario realizar modificaciones menores en la pastilla del mástil . La cubierta debe desconectarse del cable negro del pastilla y, a continuación, pasar a tierra con un cable conductor independiente.
La conexión a tierra de cuerda en un tele generalmente se realiza mediante la placa base metálica del pastilla del puente que entra en contacto con el puente metálico. Si su pastilla no tiene una placa base metálica, pase un cable de cuerda de conexión a tierra desde la parte posterior del recipiente de volumen hasta la parte inferior del puente.
Reduzca el ruido eléctrico no deseado utilizando un cable coaxial apantallado para los tendidos de cableado más largos (por ejemplo, la conexión entre los controles y la jack de salida). El cable coaxial contiene un conductor "caliente" central que está apantallado por una trenza exterior utilizada para el cable de tierra.
Para conexiones cortas entre componentes, utilice un cable estándar sin apantallado . Normalmente, el cable blanco se utiliza para caliente y el negro para tierra.
