Interruptor de selector toggle en ángulo recto para guitarras 3-Pickup

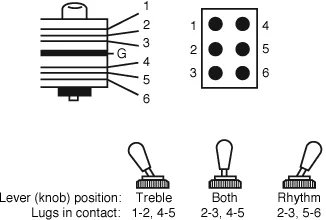

Un mapa de orejetas del selector toggle de ángulo recto para guitarras 3-Pickup.
I-1228
Este selector toggle en ángulo recto es un interruptor "encendido-encendido-encendido" DPDT (doble polo, doble tiro). Se muestra una vista inferior del interruptor en comparación con un mini selector toggle estándar de encendido/encendido DPDT:
Les Paul / SG Custom 3-Pickup Cableado:
Lug 1: No se utiliza en LP/SG Customs
Terminal 2: Caliente desde la pastilla
centralLug 3: Soldar un cable puente a terminal 4
Lug 4: Caliente desde el potenciómetro
de volumen pastilla de puente 5: Caliente hasta el jack de salida, salida conmutada
Terminal 6: Caliente desde el potenciómetro de volumen de la pastilla de mástil
