Recogidas de Humbucking Seymour Duncan

Diagramas de cableado y códigos de color para las camionetas Seymour Duncan Humbucking.

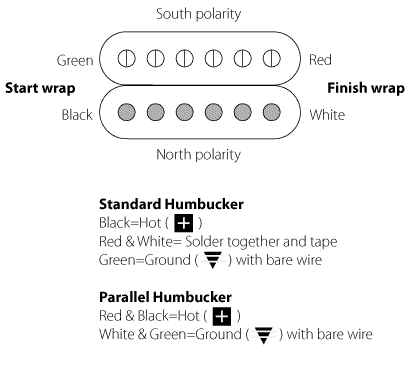

Seymour Duncan utiliza su propio sistema de código de color para camionetas de 4 conductores. El esquema siguiente muestra las bobinas y sus respectivos colores.

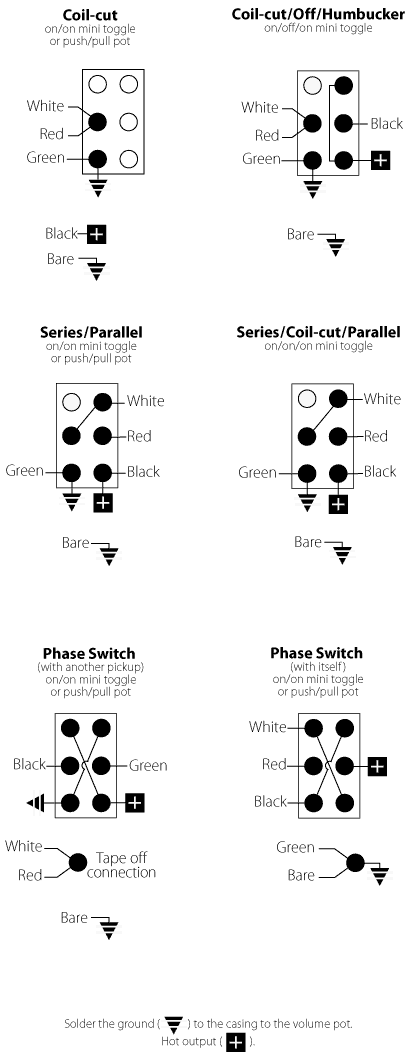

Un humbucker de 4 conductores tiene muchas opciones de cableado y tonal. Cuando se utilizan las siguientes opciones, el cable desnudo o blindado se suelda a "masa" en la carcasa del recipiente volumétrico.
