Kit de cableado kit para LP y SG Juniors

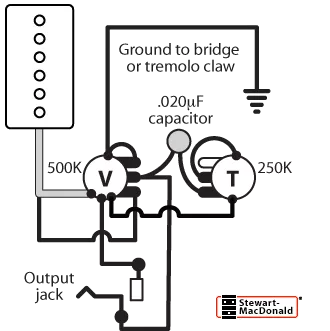

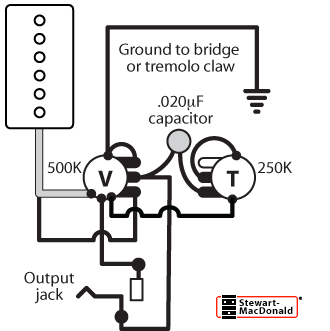

Diagrama de cableado básico para usar con el kit de cableado LP& SG Junior.


I-1800



Las guitarras Gibson Les Paul Junior®, SG Junior® y otras guitarras de pastilla única tienen quizás la configuración de cableado menos compleja de cualquier instrumento electrónico.

Reduzca el ruido eléctrico no deseado utilizando un cable coaxial blindado para los tendidos de cableado más largos (por ejemplo, la conexión entre los controles y la jack de salida). El cable coaxial contiene un conductor "caliente" central que está blindado por una trenza exterior utilizada para el cable de tierra.

Para conexiones cortas entre componentes, utilice un cable estándar sin blindaje. Normalmente, el cable blanco se utiliza para caliente y el negro para tierra.

Los kits de cableado Stewart-MacDonald contienen cable no blindado blanco y negro, además de cable coaxial blindado. Se incluye un cable negro adicional para tender una cuerda a tierra hasta el puente.
