Cableado del recipiente de empuje-extracción CTS DPDT

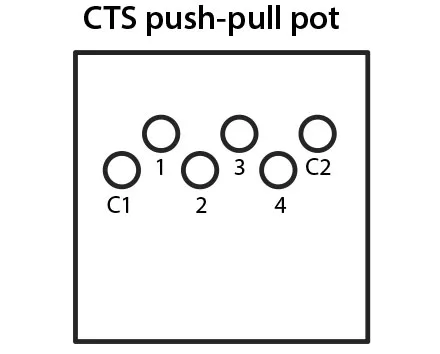

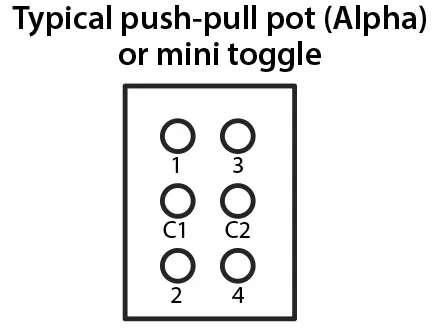

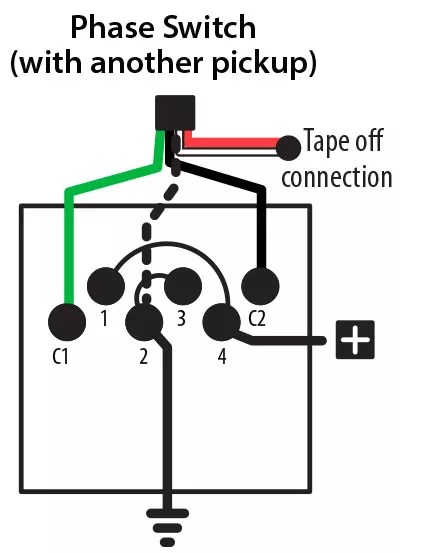

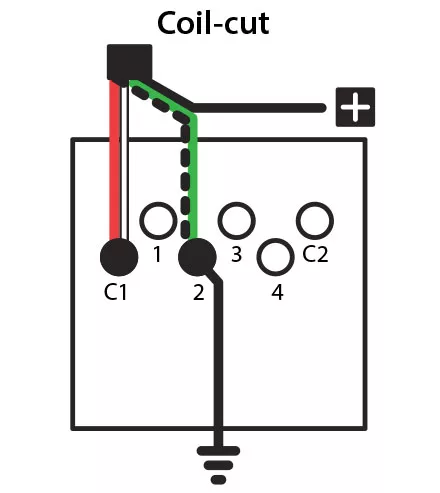

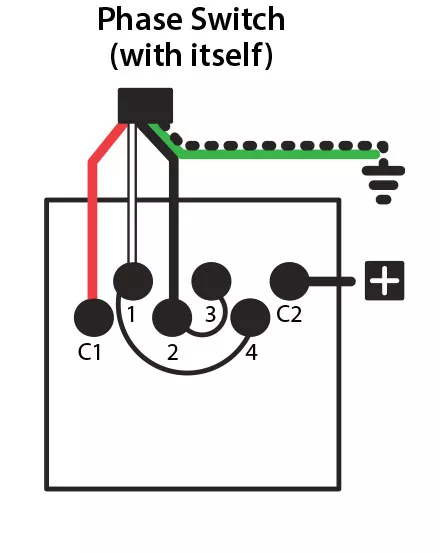

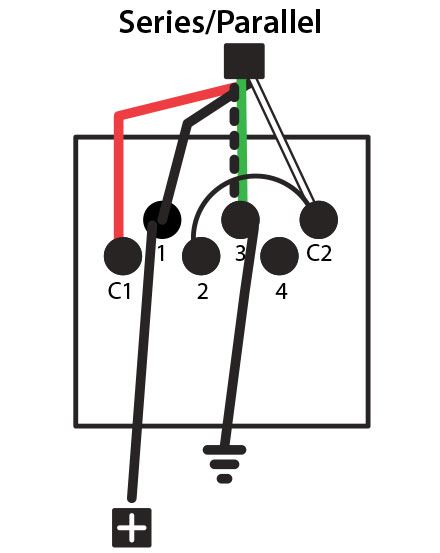

A diferencia potenciómetros de empuje del mercado que utilizan mini-potenciómetros, estos recipientes de empuje de alta calidad están hechos de potenciómetros CTS de tamaño completo. Los terminales de soldadura están dispuestos de forma un poco diferente, pero las conexiones son eléctricamente iguales. El siguiente diagrama muestra cómo las asignaciones de terminales se traducen de un estilo al otro.

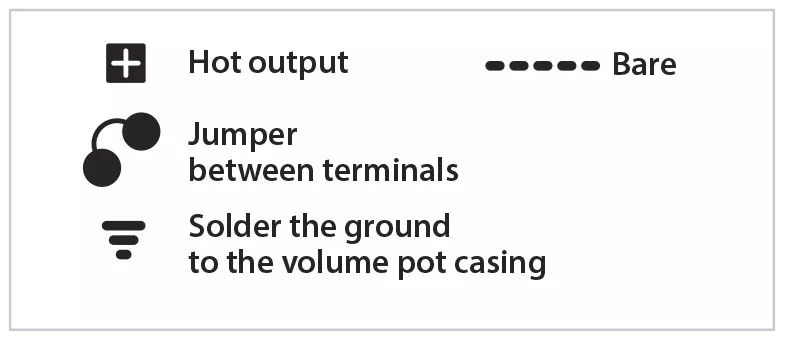

Nota: Los códigos de color de cable que se muestran arriba coinciden con nuestras camionetas Humbucker StewMac.

Conceptos básicos del recipiente de empuje-halar

Esta es otra herramienta poderosa para el fabricante de guitarras o el reparador. Dos componentes eléctricamente independientes se controlan mediante un eje de un solo perilla . Cuando se gira el eje, se acciona el potenciómetro (y lo que sea que esté conectado) También puede tirar hacia arriba del eje del perilla , lo que cambiará el selector de encendido/encendido de su posición "abajo" a la posición "arriba". Recuerde que el potenciómetro y el selector son componentes separados, por lo que no hay interacción entre ellos a menos que cable el push-pull para hacerlo.

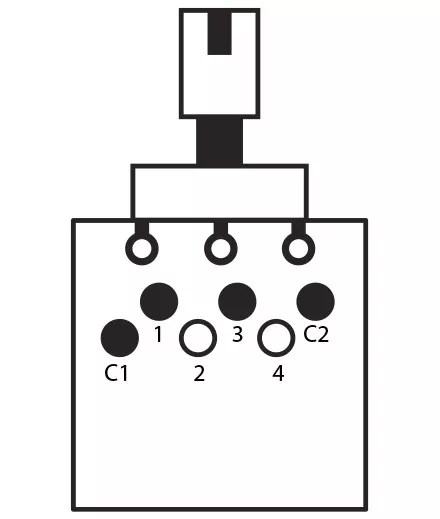

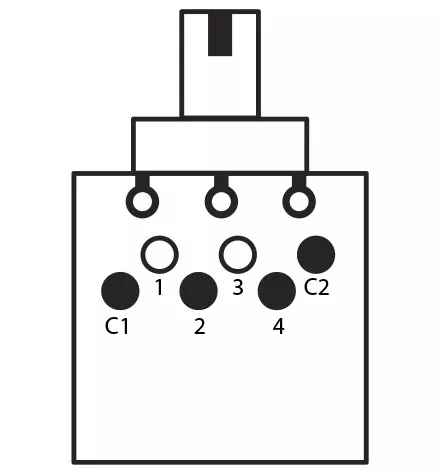

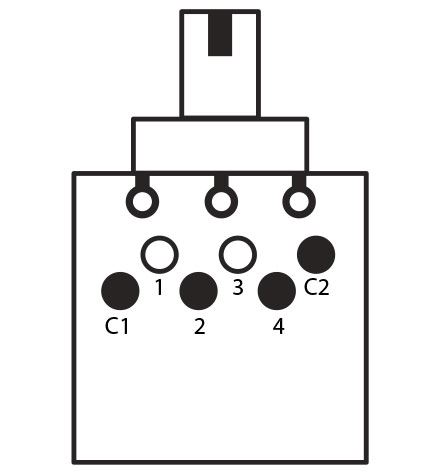

Este diagrama ayuda a demostrar la asignación del terminal del selector en las dos posiciones:
