Fresado de un canal de alma para ajustarse a un perfil bajo alma

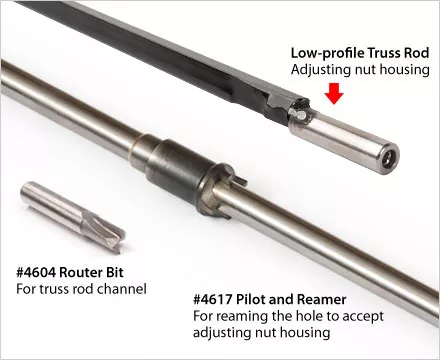

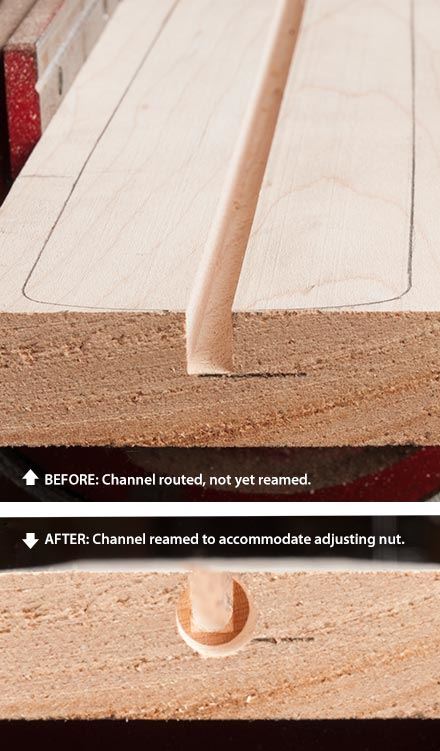

Nuestra alma perfil bajo es compatible con un canal enrutado de 1/4" de ancho x 3/8" de profundidad. Nuestro bit de enrutador está diseñado para enrutar este canal. Después de enrutar el canal, debe modificarse para acomodar la carcasa metálica que sujeta la tuerca de ajuste. El escariador piloto es para realizar esta modificación.

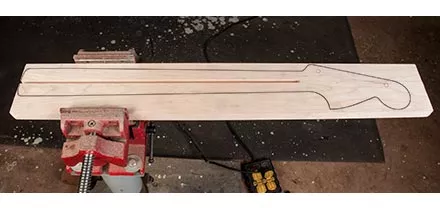

Para acomodar la tuerca de ajuste alma, es necesario fresar un orificio en el extremo de ajuste del canal de la alma . Este orificio tiene 3/8" de diámetro y 1-1/2" de profundidad. CONSEJO: Encaje el canal de la alma antes de cortar el mástil para darle forma. Trabajar con un mástil rectangular facilita la sujeción del trabajo en un torno de banco y la configuración de una valla para fresado un canal recto.
Cómo utilizar el escariador piloto:

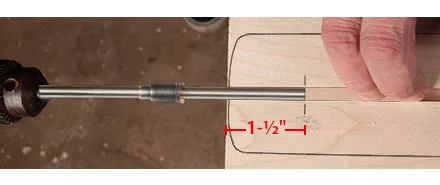

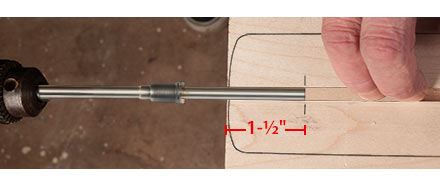

Una vez que se haya enrutado el canal de la alma, marque la profundidad del orificio que desea escariar para que coincida con la longitud del alojamiento de la tuerca de ajuste (1-1/2"). Deslice la varilla guía en el canal, presionándola plana hasta la parte inferior del canal. Mantenerlo plano en la parte inferior del canal garantizará que el orificio esté bien centrado.

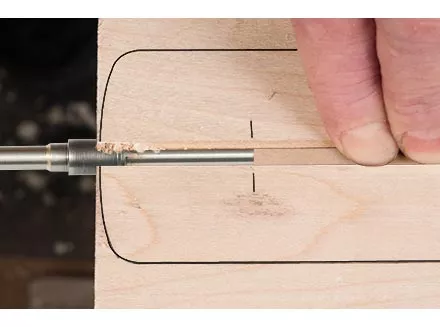

Utilice una tira de relleno temporal para mantener el piloto plano en la parte inferior del canal de alma . Frese lentamente, haciendo funcionar el taladro en el rango de 200 a 300 RPM. Observe la marca del lápiz para saber cuándo dejar de cortar.

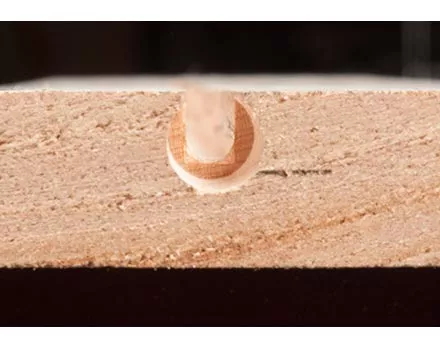

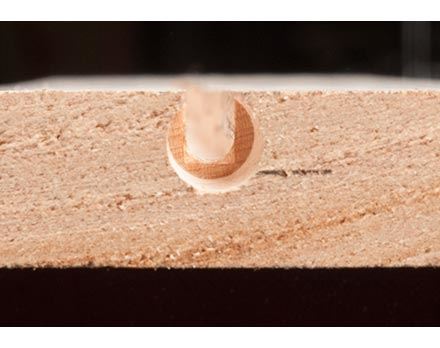

El orificio terminado. Retire las virutas y el serrín del canal.

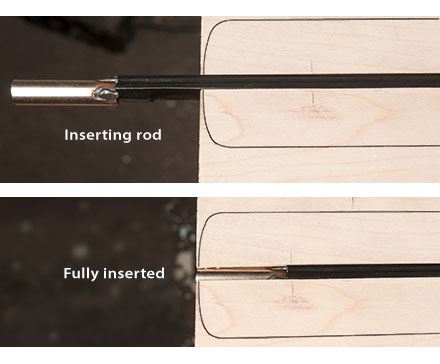

Deslice la alma en el extremo del canal. El lado plano de la barra mira hacia arriba, hacia el diapasón. Si la varilla está apretada, golpéela suavemente con el mazo para asentarla en su posición de inicio.

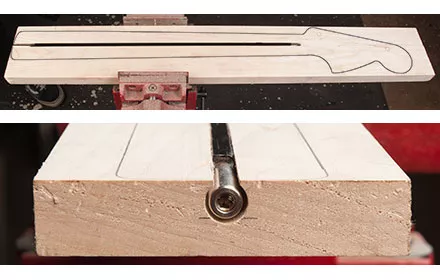

La alma perfil bajo instalada.
