Canal de alma para almas Hot Rod de perfil bajo
Fresado de un canal de varilla de alma para encajar en una varilla de alma de perfil bajo
En StewMac, actualizamos constantemente nuestras herramientas y herrajes. Como resultado, las especificaciones pueden cambiar en un artículo. Estas son las instrucciones de instalación para los dos estilos de la alma de 2-Way de perfil bajo Hot Rod. También se incluyen instrucciones para la versión que está fuera de producción (n.o 2556, n.o 2557 y n.o 2558)
Observe atentamente el extremo ajustable de la barra para asegurarse de que está utilizando las instrucciones de instalación correctas. Las instrucciones para ambos modelos se incluyen en esta página.

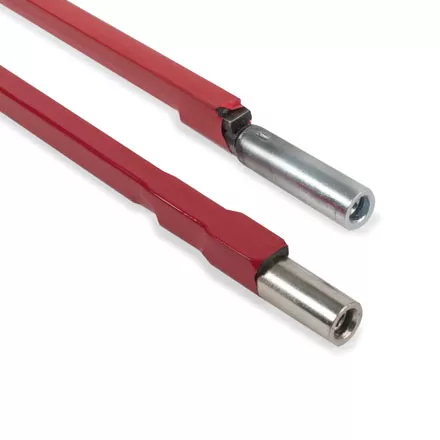

Las primeras instrucciones son para los modelos #2651 y #2652. Estos modelos tienen una lengüeta adicional en la mitad del alojamiento de la cejuela de ajuste. Haga coincidir su barra con la imagen siguiente. Desplácese hacia abajo para ver las instrucciones para los modelos #2650 y #2653

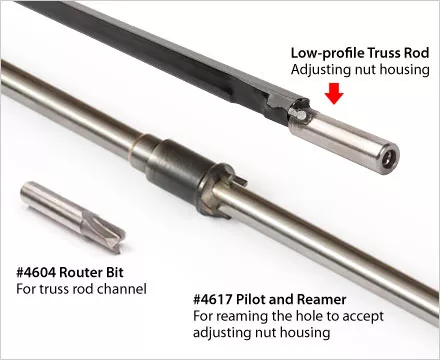

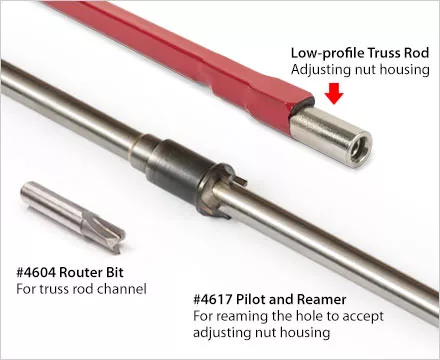

Nuestra alma de perfil bajo es compatible con un canal enrutado de 1/4" de ancho x 3/8" de profundidad. Nuestro Router Bit está diseñado para cavidad este canal. Después de enrutar el canal, debe modificarse para acomodar el alojamiento metálico que sostiene la cejuela de ajuste. Utilice el escariador piloto para esta modificación.

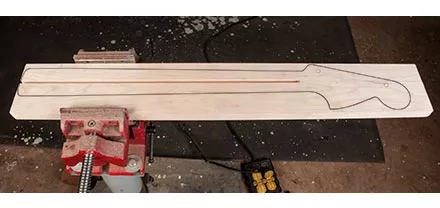

Para acomodar la cejuela de ajuste de la varilla de alma, es necesario fresar un orificio en el extremo de ajuste del canal de la varilla de alma. Este orificio tiene 3/8" de diámetro y 2-1/8" de profundidad. CONSEJO: realice una cavidad en el canal de la varilla de alma antes de cortar el mástil para darle forma. Trabajar con una pieza de mástil partida rectangular para el cuello facilita la sujeción del trabajo en un tornillo de banco y la configuración de una valla para el fresado de un canal recto.
Cómo utilizar el escariador piloto:

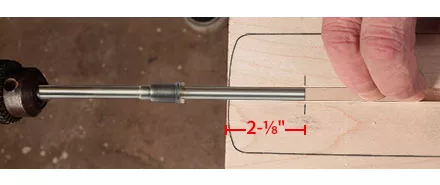

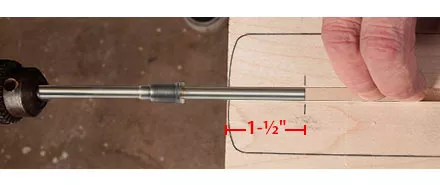

Después de enrutar el canal de la varilla de alma, marque la profundidad del orificio que fresará para que coincida con la longitud del alojamiento de la cejuela de ajuste (2-1/8"). Deslice la varilla guía en el canal, presionándola plana hasta la parte inferior del canal. Mantenerlo plano en la parte inferior del canal garantizará que el orificio esté centrado correctamente.
Utilice una tira de relleno temporal para mantener el piloto plano en la parte inferior del canal de la varilla de alma. Frese lentamente, haciendo funcionar el taladro en el rango de 200 a 300 RPM. Observe la marca del lápiz para saber cuándo dejar de cortar.

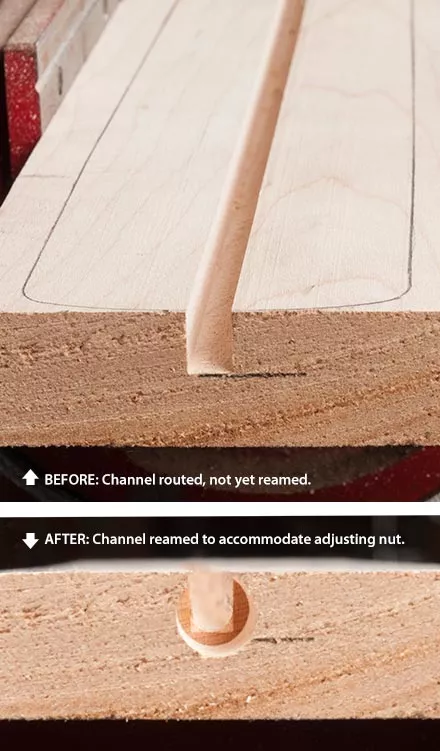

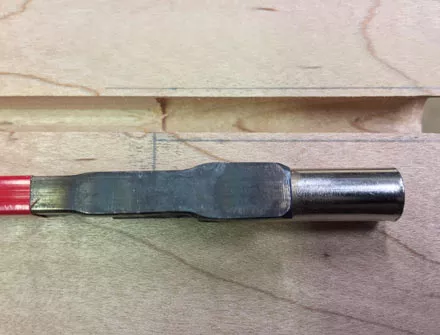

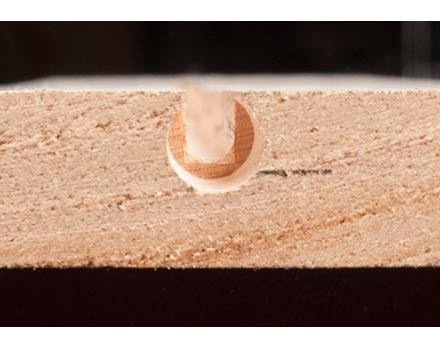

El orificio terminado. Retire las virutas y el serrín del canal.
Para acomodar el extremo más ancho de la alma, disponga dos líneas de 1/16" a cada lado del canal de 1/4", hasta su marca de 2-1/8".
Usando una regla y un cuchillo utilitario, puntúe a lo largo de las líneas del lápiz; esto lo hará para que pueda separar fácilmente la madera con un formón, evitando las virutas o cavar. También puede configurar una valla y utilizar un enrutador para eliminar esta madera.

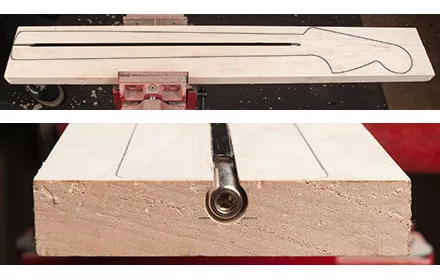

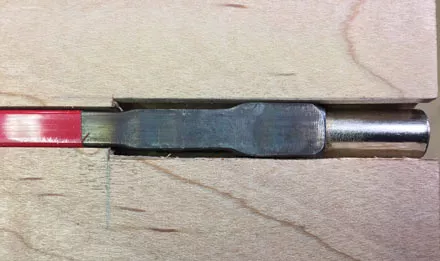

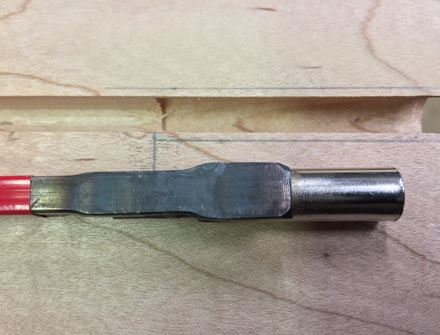

La alma de perfil bajo instalada.
Canal de alma para almas Hot Rod de perfil bajo

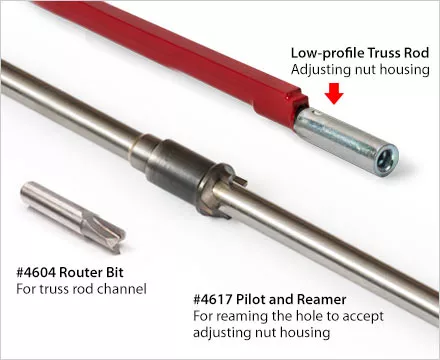

Modelos #2650 y #2653. Observe atentamente el extremo ajustable de la barra para asegurarse de que está utilizando las instrucciones de instalación correctas. Estos modelos no tienen una pestaña adicional en la cejuela de ajuste. Haga coincidir su barra con la imagen siguiente.

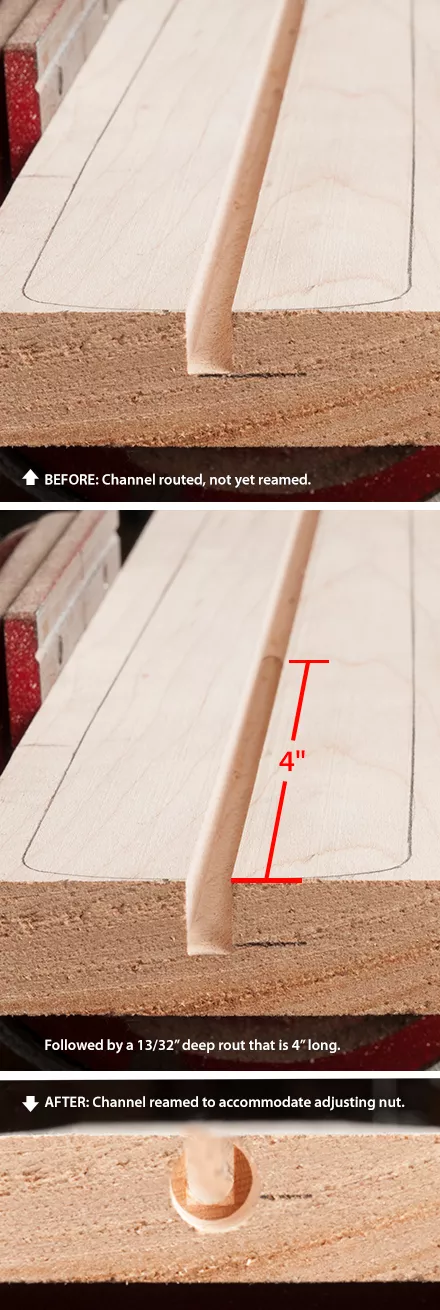

Nuestra varilla de alma cercha de perfil bajo se ajusta a un canal enrutado de 1/4" de ancho x 3/8" de profundidad, que recorre toda la longitud de la varilla de cercha alma. El canal de 3/8" de profundidad va seguido de una cavidad de 13/32" de profundidad a 4" de largo del extremo de ajuste del mástil. La cavidad de 13/32" de profundidad y 4" de largo proporciona más espacio libre para el extremo más grueso de la varilla cerca del collar detrás de la cejuela de ajuste. Nuestro Router Bit está diseñado para cavidad este canal. Después de enrutar el canal, debe modificarse para acomodar el alojamiento metálico que sostiene la cejuela de ajuste. El escariador piloto es para realizar esta modificación.
Para acomodar la cejuela de ajuste de la varilla de alma, es necesario fresar un orificio en el extremo de ajuste del canal de la varilla de alma. Este orificio tiene 3/8" de diámetro y 2" de profundidad. CONSEJO: realice una cavidad en el canal de la varilla de alma antes de cortar el mástil para darle forma. Trabajar con una pieza de mástil partida rectangular para el cuello facilita la sujeción del trabajo en un tornillo de banco y la configuración de una valla para el fresado de un canal recto.
Cómo utilizar el escariador piloto:

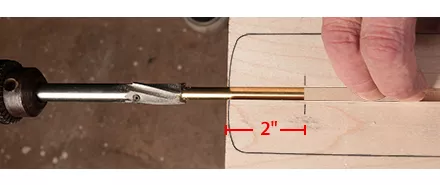

Después de enrutar el canal de la varilla de alma, marque la profundidad del orificio que fresará para que coincida con la longitud del alojamiento de la cejuela de ajuste (2"). Deslice la varilla guía en el canal, presionándola plana hasta la parte inferior del canal. Mantenerlo plano en la parte inferior del canal garantizará que el orificio esté centrado correctamente.

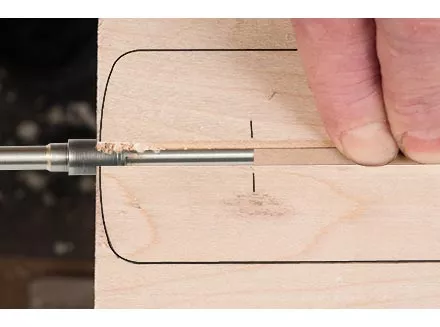

Utilice una tira de relleno temporal para mantener el piloto plano en la parte inferior del canal de la varilla de alma. Frese lentamente, haciendo funcionar el taladro en el rango de 200 a 300 RPM. Observe la marca del lápiz para saber cuándo dejar de cortar.

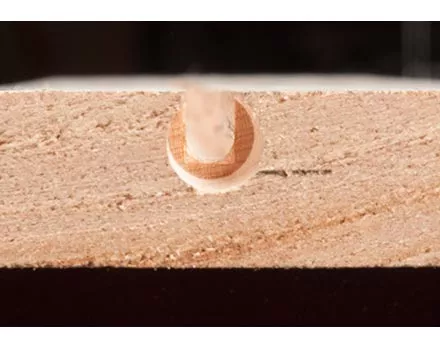

El orificio terminado. Retire las virutas y el serrín del canal.

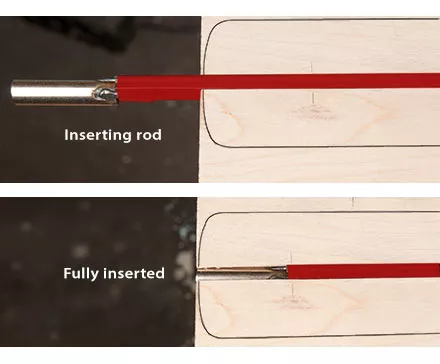

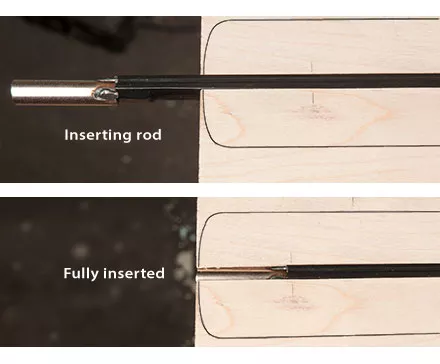

Deslice la varilla de alma cercha en el extremo del canal. El lado plano de la barra mira hacia arriba, hacia el diapasón. Si la varilla está apretada, golpéela suavemente con un martillo para asentarla en su lugar de inicio.
La alma de perfil bajo instalada.
Fresado de un canal de varilla de alma para encajar en una varilla de alma de perfil bajo
Modelos #2556, #2557 y #2558. Estos modelos ya no están en producción. Tienen una envoltura negra.
Nuestra alma de perfil bajo es compatible con un canal enrutado de 1/4" de ancho x 3/8" de profundidad. Nuestro Router Bit está diseñado para cavidad este canal. Después de enrutar el canal, debe modificarse para acomodar el alojamiento metálico que sostiene la cejuela de ajuste. El escariador piloto es para realizar esta modificación.
Para acomodar la cejuela de ajuste de la varilla de alma, es necesario fresar un orificio en el extremo de ajuste del canal de la varilla de alma. Este orificio tiene 3/8" de diámetro y 1-1/2" de profundidad. CONSEJO: realice una cavidad en el canal de la varilla de alma antes de cortar el mástil para darle forma. Trabajar con una pieza de mástil partida rectangular para el cuello facilita la sujeción del trabajo en un tornillo de banco y la configuración de una valla para el fresado de un canal recto.
Cómo utilizar el escariador piloto:
Después de enrutar el canal de la varilla de alma, marque la profundidad del orificio que fresará para que coincida con la longitud del alojamiento de la cejuela de ajuste (1-1/2"). Deslice la varilla guía en el canal, presionándola plana hasta la parte inferior del canal. Mantenerlo plano en la parte inferior del canal garantizará que el orificio esté centrado correctamente.
Utilice una tira de relleno temporal para mantener el piloto plano en la parte inferior del canal de la varilla de alma. Frese lentamente, haciendo funcionar el taladro en el rango de 200 a 300 RPM. Observe la marca del lápiz para saber cuándo dejar de cortar.
El orificio terminado. Retire las virutas y el serrín del canal.
Deslice la varilla de alma cercha en el extremo del canal. El lado plano de la barra mira hacia arriba, hacia el diapasón. Si la varilla está apretada, golpéela suavemente con un martillo para asentarla en su lugar de inicio.
La alma de perfil bajo instalada.
