Instrucciones para el juego de herramientas de rescate de varilla de alma
¿El alma de la cercha está rota? ¡No descartes ese mástil, rescata!
- Rescata las varillas de cercha cuando la cejuela de ajuste se ha roto
- Elimina la madera para acceder a la alma no utilizada
- Restaura las roscas dañadas
- Corta nuevas roscas

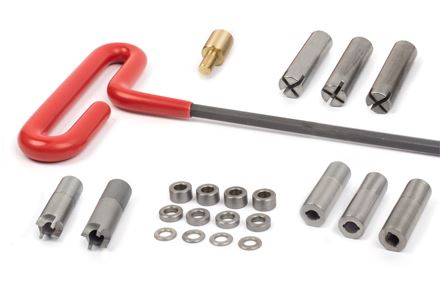

Herramientas incluidas:
#6190 El diseño de mango en T de llave hexagonal
proporciona un control preciso para girar el cortador de madera y los moldes de corte de rosca.
#6204 Broca piloto para bala de guardabarros
Guía el cortador de 3/8" en el orificio de acceso más pequeño de los cuellos de guardabarros con ajustadores de balas.
Tuercas de extensión de varilla de alma para guardabarros
Estas vienen en tres tamaños:
#6197 rosca 8 a 32 rosca
#6198 rosca 10 a 32
#6199 rosca 10 a 24
Cortadores de madera
Estos cortadores compactos (de 3/8" de diámetro) eliminan una pequeña cantidad de madera, dejando al descubierto la varilla de alma cercha para cortar roscas adicionales.
Hay dos tamaños:
#6194 Para varillas de rosca 8 a 32 que se utilizan comúnmente en guardabarros
#6195 Para varillas de rosca 10 a 32 y 10 a 24 que se utilizan en Gibson y Fender
Espaciadores de acero
Los espaciadores proporcionan una superficie lisa contra la que se apoya la cejuela de la varilla de alma y cubren la última punta de rosca parcial que queda en el troquel. Los espaciadores tienen un diámetro de 0,365", con un orificio de 0,195". Los proporcionamos en tres grosores:
#6200 0,040" de grosor para los cuellos
de ajuste de tacón Fender vintage #6201 0 ,100" de grosor para los cuellos
Gibson #6202 0, 200" de grosor para los cuellos Gibson que necesitan un espaciador más grueso
Troqueles de corte de rosca
Estos moldes de corte de metal limpian las roscas existentes y añaden una nueva rosca. Vienen en tres tamaños:
rosca #6191 8 a 32 rosca para guardabarros vintage (aproximadamente ’60-mid ’64)
#6192 10 a 32 rosca para Gibson (todos los años) y guardabarros vintage (aproximadamente desde mediados de ’64 hasta el 70s, y reediciones vintage fabricadas en EE. UU.)
#6193 10 a 24 troquel de corte de rosca para guardabarros vintage (aproximadamente ’54-’59)

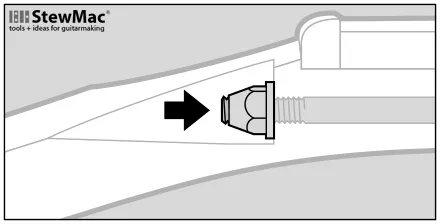

Buen alma de trabajo. Esta cejuela de ajuste es accesible, gira sin demasiada fuerza y está a ras de una arandela metálica que sirve como superficie de cojinete.

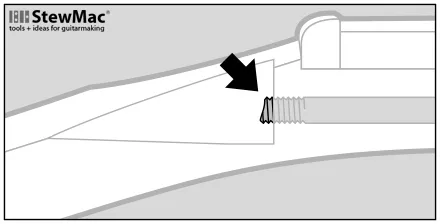

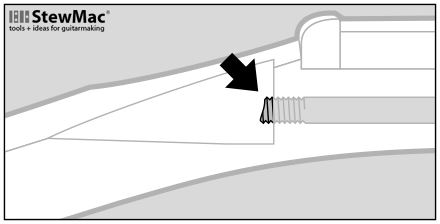

Rotura del alma de la cercha. Aquí, la cejuela de ajuste se ha congelado en la alma de cercha y luego se ha roto, retirando parte de la varilla con ella. El resto de la alma no tiene suficiente rosca expuesta para una cejuela de ajuste.
Utilice las herramientas de rescate de la varilla de alma para reparar las varillas de cercha estándar. Se adaptan a las varillas de cercha estándar de acción única que se utilizan comúnmente en guitarras Gibson y Fender, mandolinas, banjos, así como otros. Un extremo de la varilla está anclado dentro del mástil y el otro extremo está roscado para aceptar una cejuela de ajuste. Al apretar la cejuela de ajuste se tira de la varilla, lo que tira del mástil. El extremo roscado es donde es más probable que falle una varilla de alma cercha: las roscas se dañan y, a veces, las varillas se rompen en este punto. Aquí es donde las herramientas de rescate de la barra de alma ayudan cortando madera para exponer más la barra y cortando nuevas roscas en la barra expuesta. A veces, la cejuela de ajuste se encuentra en la pala y, a veces, en el talón del mástil. Las herramientas de rescate de la varilla de alma funcionan en cualquier situación. Varillas de cercha del guardabarros: si la varilla de cercha del guardabarros dañada alma no tiene suficiente rosca expuesta para medir, aquí tiene una guía. Si el diámetro de la barra es de alrededor de 3/16" y la guitarra se fabricó antes de 1960, lo más probable es que la rosca sea 10 a 24. Si la guitarra es posterior a mid-‘64 , la rosca será 10 a 32. Si el diámetro de la barra del guardabarros es de aproximadamente 5/32", que se utilizó alrededor de 1961 a 64, la especificación será 8 a 32.
Varillas de la cercha rotas: en algunos casos, la cejuela se habrá roto, tomando el extremo de la varilla de la cercha alma con ella. Para reparar una varilla de alma en esta condición, es necesario retirar la madera alrededor de la varilla y cortar nuevas roscas. Consulte la página siguiente para obtener instrucciones paso a paso.
Roscas de rosca máxima: a veces una varilla de alma ya no puede ajustarse porque no quedan suficientes roscas en la varilla para hacer el trabajo. En estos casos, puede seguir el mismo procedimiento para reparar una barra rota para añadir más roscas a la barra y permitir un mayor ajuste.
Roscas dañadas: primero intente limpiar las roscas. Gire la cejuela de ajuste de la varilla de alma en sentido contrario a las agujas del reloj para extraerla de la varilla roscada. A veces, todo lo que se necesita es una limpieza de las roscas de la varilla de alma. Utilice el troquel de corte de rosca para ello, girándolo con cuidado sobre las roscas existentes. Al enroscar el troquel una vez, sabrá que la varilla está limpia y lista para su cejuela de ajuste.
Si siente resistencia al girar el troquel, deténgase. Esta resistencia significa que la herramienta se ha metido con roscas desgastadas o sucias, o está empezando a cortar nuevas roscas en la varilla de metal. Esto requiere un enfoque lento y cuidadoso, como se detalla en el paso 3.
Reparación de la varilla de alma cercha para Gibson y otros

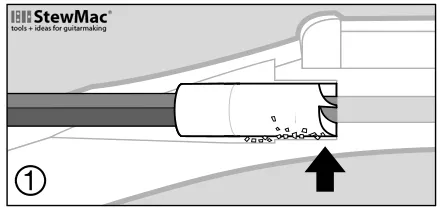

Paso 1 Utilice el cortador para retirar la madera hasta que haya expuesto alrededor de 13/32" de la alma. (Dependiendo de los daños, es posible que tenga que retirar más madera). Utilice solo una presión moderada y deje que la herramienta realice el corte. Deténgase con frecuencia para retirar las virutas de madera de la cavidad.

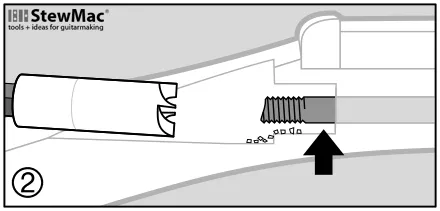

Paso 2 Con la madera retirada, ahora tiene acceso a más alma, pero puede que no haya suficiente rosca para la cejuela de ajuste.

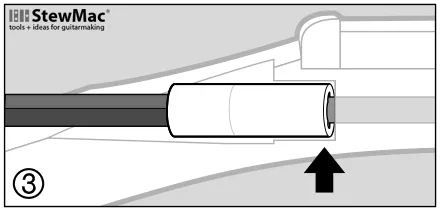

Paso 3 Cambie al troquel, utilizándolo con cuidado para que pueda sentirlo enganchado en las roscas. Si las roscas dañadas dificultan el acoplamiento del troquel, utilice nuestra herramienta de biselado #6196 para eliminar las rebabas y coloque un extremo limpio en la varilla. Gire el troquel lentamente y deténgase cuando golpee la resistencia. Observe la posición de la llave en este punto, luego continúe un cuarto de vuelta; ya ha comenzado a cortar las roscas. Después del cuarto de vuelta inicial, retire el troquel y limpie sus roscas. Limpie también cualquier rasurado de la cavidad de la varilla de alma. Continúe cortando la rosca un cuarto de vuelta cada vez, deteniéndose para limpiar entre cada corte hasta llegar a la parte inferior de la cavidad. Cortar demasiado rápido permite que las virutas se acumulen y ejerce tensión sobre la alma. Un poco de lubricante en el troquel, como vaselina, Guitar Grease, Tap-Ease, parafina o cera de abejas, facilitará el trabajo y producirá roscas más limpias. No recomendamos usar aceite ni ningún otro lubricante delgado que pueda filtrarse en la madera.

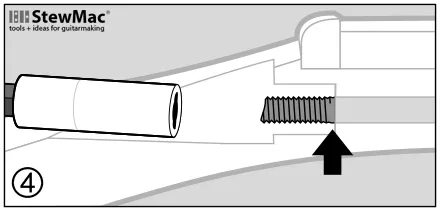

Paso 4 Ahora hay suficiente rosca para la cejuela de ajuste, pero la matriz deja un poco de varilla sin rosca en el punto más profundo de la cavidad.

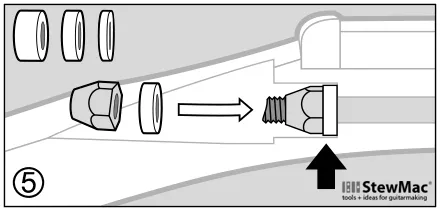

Paso 5 Utilice un espaciador para cubrir la última parte de la varilla sin rosca y para proporcionar una superficie de soporte metálico. En los cuellos de guardabarros, utilice el espaciador de 0,040" de grosor. Las guitarras Gibson generalmente necesitarán un espaciador de 0,100" de grosor. En algunos casos, se necesitará el espaciador de 0,200" de grosor.

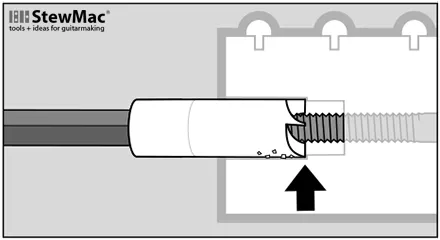

Varillas de cercha de ajuste del talón del guardabarros
En los cuellos de guardabarros con una cejuela de ajuste en el extremo del talón, las roscas de la varilla de alma se extienden aproximadamente 1-1/4". Cuando estas varillas se rompen, normalmente es donde la cejuela de ajuste se encuentra con la arandela de impacto. Esto deja suficiente rosca buena para ser descubierta y usada.
Para ello, debe retirar la arandela de impacto de alrededor de la alma. Un guion o formón funciona bien para esto. A continuación, utilice el cortador de madera para exponer aproximadamente 7/16" de roscas nuevas. Limpie las roscas con el troquel adecuado e instale un espaciador delgado (0,040").
Ahora que la cavidad de la varilla de alma es más profunda, se necesitará una cejuela de ajuste más larga. StewMac ofrece las siguientes tuercas de extensión de varilla de alma para guardabarros:
rosca #6197 8 a 32
(usada desde aproximadamente 1960 hasta mediados de 1964)
rosca #6198 10 a 32
(desde mediados de 1964 hasta el 70, y reemisiones vintage fabricadas en EE. UU.)
rosca #6199 10 a 24
(usada desde aproximadamente 1954 a 1959)

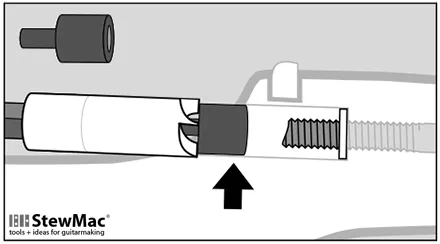

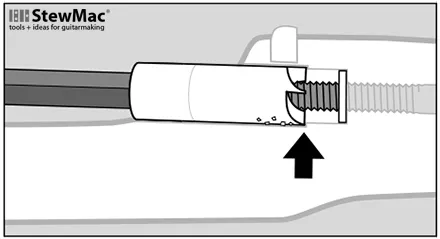

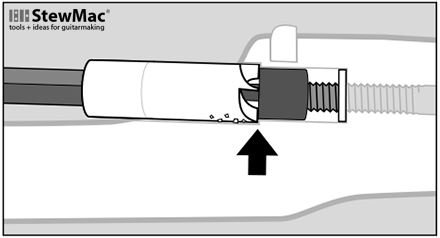

Utilice el piloto para las varillas de cercha de bala Fender
Algunos cuellos de guardabarros tienen una cejuela de varilla de alma en forma de bala en la pala de la cabeza. Tienen una cavidad de la varilla de alma ligeramente más estrecha. Para centrar el cortador de madera en ellos, proporcionamos una broca piloto de latón. Insertado en el cortador, este piloto mantiene el cortador centrado hasta que el corte se inicie bien; después de eso, puede retirar el piloto y continuar cortando normalmente.
