Base de fresado de precisión con guía de borde
Cómo montar y utilizar la base del enrutador de precisión y la guía Edge.
La base del enrutador de precisión tiene una barra de montaje de herramienta con rosca 3/4-12 para adaptarse a estas herramientas giratorias:
- Dremel, Professional, MultiPro y modelos fabricados desde 1986
- Asistente Black & Decker y RTX
- Nuestra pieza de mano personalizada Foredom
Antes de acoplar la base del enrutador, desenrosque el collar de plástico roscado de la punta de la herramienta e instale la broca de fresa deseada en la pinza. Enrosque la base del enrutador en la punta de la herramienta hasta que quede bien ajustada. Nuestra manguera de la mini bomba de aire opcional #5262 puede acoplarse a la base del enrutador para soplar el polvo mientras fresado.
Para ajustar la profundidad de corte con la base del enrutador:

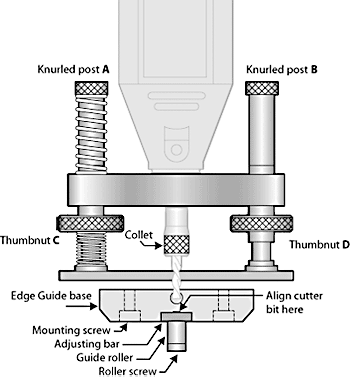

1. Afloje los postes estriados A y B (consulte la ilustración) y la tuerca de mariposa grande D.
2. Ajuste la broca de fresa a la profundidad aproximada en la pinza de la herramienta (asegúrese de dejar suficiente mango de broca en la pinza). Apriete la pinza. Utilice la tuerca de mariposa grande C para ajustar con precisión la profundidad de corte. Una vuelta completa de la tuerca es igual a 0,035" (.889 mm).
3. Apriete el poste estriado A para bloquear la profundidad de corte.
4. Apriete la tuerca de mariposa D hasta que toque la parte inferior del portaherramientas.
5. Apriete el poste estriado B.
Los orificios para tornillos de la placa base permiten la fijación a otras plantillas y accesorios.
Para utilizar la guía Edge:1. Fije la base de la guía Edge a la placa de aluminio de la base del enrutador, utilizando los tornillos suministrados. No apriete aún los tornillos.
2. Sostenga la herramienta giratoria, la base del enrutador y la guía del borde como se muestra en la ilustración del extremo derecho. Alinee la punta de la fresa con la punta del tornillo de rodillo que sobresale a través de la barra de ajuste de la guía Edge. Apriete los tornillos cuando la broca esté correctamente alineada.
3. Afloje el tornillo de bloqueo de la barra de ajuste y coloque el rodillo de guía con el tornillo de mariposa estriado para obtener la profundidad de corte deseada. Apriete el tornillo de bloqueo.
4. Para una profundidad de corte constante durante el fresado, asegúrese de mantener la herramienta perpendicular al punto de contacto de la broca del enrutador.
