Instrucciones para la plantilla de fresado de silleta

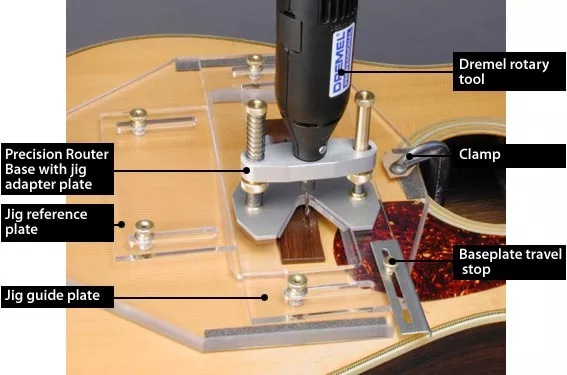

Esta plantilla te permite colocar un nuevo puente con una silleta simple tradicional o una silleta compensada de 2 piezas, rellenar y mover una ranura de silleta, ampliar una ranura de silleta para una silleta compensada o aplanar la parte inferior de la ranura para una pastilla transductora de silleta. La plantilla incluye una placa adaptadora para fijarla a la parte inferior de nuestra base de enrutador de precisión n.o 5260 (mostrada a continuación), una placa adaptadora especial para el enrutador Bosch Colt n.o 0488 y un adaptador para nuestra base de enrutador de inclinación n.o 5900 para el fresado de ranuras de silleta trasera en ángulo.

1. Monte la placa adaptadora en la parte inferior de la base del enrutador de precisión o enrutador Bosch Colt con los tornillos incluidos. (La placa adaptadora también encajará en la parte inferior del accesorio del enrutador de Dremel, utilizando sus tornillos). Introduzca la broca de enrutador del tamaño adecuado en la pinza de la herramienta giratoria (se recomienda una broca de corte descendente para obtener resultados más limpios). Es necesario utilizar una pinza adaptadora para utilizar nuestros bits de corte descendente en la pinza Bosch u otro router con una pinza de 1/4".

Si utiliza un Dremel, retire el collar roscado de la "nariz" de la herramienta y rosca la herramienta en la base del enrutador de precisión.

2. Ajuste la placa guía de la plantilla (la pieza de 4" x 11" con ranuras en cada extremo) al centro de su recorrido y vuelva a apretar las tuercas de mariposa. Coloque la plantilla sobre el puente de la guitarra y centre la abertura de la placa de ajuste sobre el punto del puente donde se va a enrutar la ranura de la silleta. Sujete la plantilla a la guitarra, utilizando una pequeña abrazadera en C a través de la boca de sonido, y una abrazadera más grande (como una abrazadera de madera para levas) en el bloque de la cola. Asegúrese de colocar las cáscaras acolchadas entre las mordazas de la abrazadera y las superficies de la guitarra. El acolchado de espuma en la parte inferior de la plantilla amortiguará y nivelará la plantilla en la parte superior de la guitarra.

3. Coloque la herramienta, el accesorio del enrutador y/o la placa base en la placa guía. Con la broca del cortador levantada, deslice la herramienta hacia adelante y hacia atrás. Debe deslizarse libremente, pero sin aflojarse. (Nota: Después de usar repetidamente la plantilla, aplicar un poco de cera para muebles domésticos en los bordes inferiores de la placa guía ayudará a que el plástico acrílico se mueva más libremente). A medida que mueve la herramienta, afloje las tuercas de ajuste de la placa guía y coloque la placa guía de forma que la broca cortador siga la línea de la silleta del puente. Una vez alineadas, apriete las tuercas y vuelva a comprobar la alineación. Reajuste si es necesario. Ponga la placa de referencia de la plantilla en contacto con la placa guía y apriete las tuercas.

4. Ajuste los topes de recorrido de la placa base aflojando sus pequeñas tuercas de mariposa de latón. Mueva los topes de aluminio en ángulo para limitar el movimiento de la herramienta. Esto es necesario con modernos puentes estilo Martin, así como con muchos otros tipos.

5. Baje la broca del cortador y comience a fresado la ranura. Esto se debe hacer en varias etapas, para reducir la tendencia del cortador a desviarse del rumbo en el corte intensivo. Para realizar pequeños ajustes en el ancho de la ranura de la silleta, utilice galgas de espesores entre la placa de referencia y la placa guía, para ayudar a realinear con precisión la placa guía.
