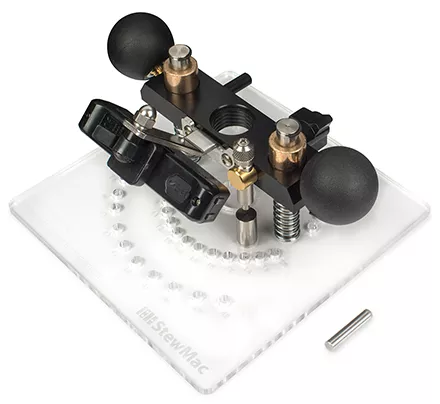

Instrucciones de la base del enrutador StewMac Rosette
Corta los orificios de sonido y los canales de roseta que son limpios, precisos y repetibles. Para guitarras y ukuleles.
Se adapta a estas herramientas giratorias con un collar de plástico roscado 3/4-12 :
- La mayoría de los modelos Dremel fabricados desde 1986
- Asistente negro y Decker y RTX
- Pieza de mano personalizada Foredom de StewMac
Instrucciones

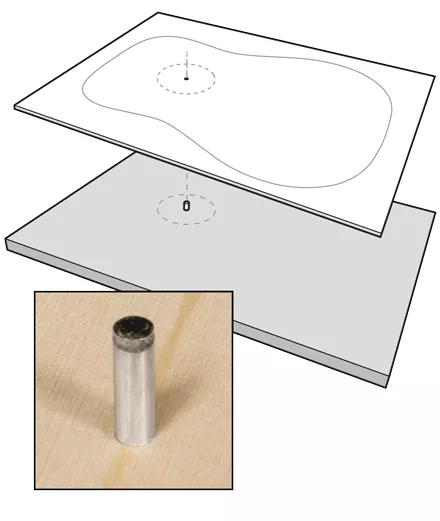

Tablero de madera contrachapada
Utilice madera contrachapada de 3/4", lo suficientemente grande como para soportar toda la parte superior del instrumento. Perfore un orificio para el pasador de pivote de 3/16", en un punto que se alinee con el centro del boca del instrumento.
Taladre este orificio perfectamente cuadrado al contrachapado, de modo que el pasador pivotante no se incline en ángulo. Elija una broca del tamaño adecuado para que el pasador presione firmemente en el orificio, sin ningún juego. Perfore completamente a través del contrachapado, utilizando todo su grosor para sujetar firmemente el pasador. El pasador debe sobresalir de la superficie aproximadamente media pulgada.

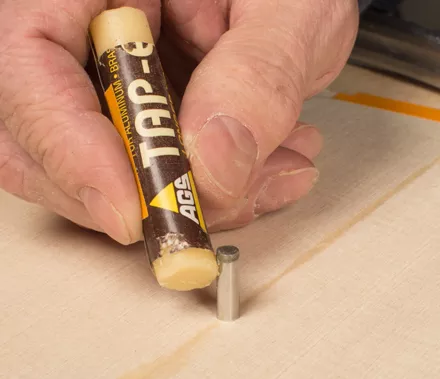

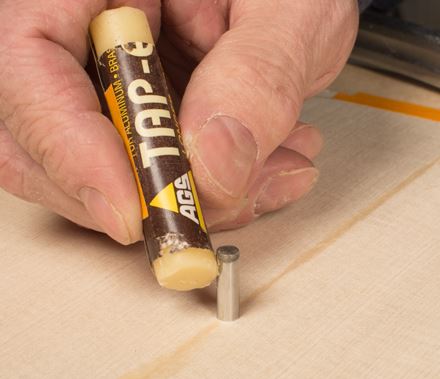

Coloque la parte superior de la guitarra en el pasador, colocándola plana sobre la mesa de trabajo de madera contrachapada. Los orificios de medición de la base de la plantilla se ajustan perfectamente al pasador del pivote. Lubrique el extremo del pasador con lubricante de corte Tap-Ease o cera para una rotación suave.
Configuración del enrutador de vaciado
Desenrosque el collar de plástico roscado de la herramienta giratoria e instale la broca de fresa en la pinza. Las brocas de enrutador de corte descendente son la mejor opción para un corte limpio. Enrosque la herramienta giratoria firmemente en la plantilla de penetración.

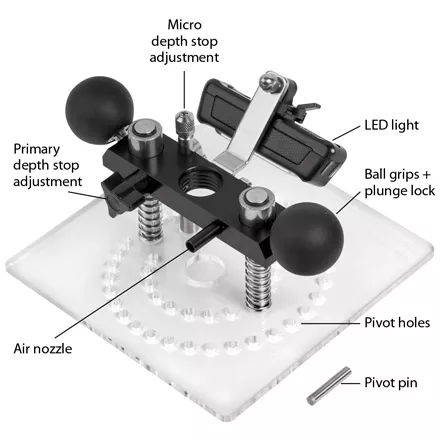

Los agarres de bola utilizados para guiar la herramienta también controlan el bloqueo de penetración. Afloje las empuñaduras para penetrar y, a continuación, apriételas para bloquear la unidad en su lugar.
Utilice el ajuste de tope de profundidad principal para entrar en el estadio de béisbol y, a continuación, utilice el microajuste para marcar la profundidad exacta.
Ajuste el microajuste de tope de profundidad a la mitad de su rango para ajustarlo en cualquier dirección. Cada giro completo del perilla estriado proporciona aproximadamente 1/32" de ajuste.
La luz LED recargable pasa por tres ajustes de brillo. El cable de carga micro USB incluido se puede utilizar con cualquier adaptador de alimentación USB capaz de manejar 500 mAh.
La boquilla de aire es para acoplar nuestra Mini bomba de aire para eliminar el polvo mientras fresado.
Orificios de pivote de la placa base
Al presionar uno de los orificios de la placa base sobre el pasador de pivote, el enrutador funciona como una brújula. Gira alrededor del clavo, cortando un círculo preciso.

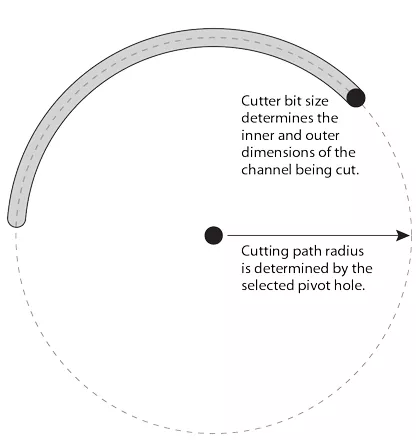

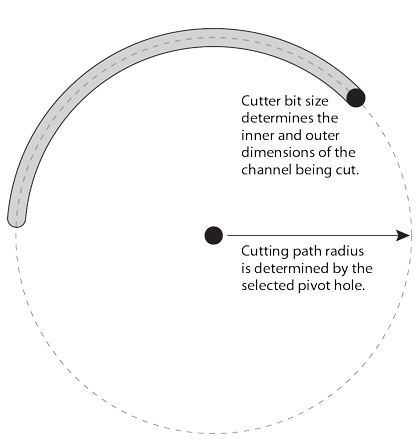

El orificio de pivote determina el radio de la trayectoria de corte. El tamaño de la broca de corte determina las dimensiones interior y exterior del círculo que se corta. Con una broca de 1/8", la plantilla crea círculos de 2-1/8" a 5" de diámetro.
Los números de los orificios pivotantes no son mediciones; son números de referencia para que pueda anotar y recrear cortes.
Los orificios están espaciados uniformemente, irradiando desde el centro en incrementos de 1/32". Mover el pasador de un orificio al siguiente cambia el radio de la trayectoria de corte en 1/32" y cambia el diámetro de la trayectoria en 1/16".
La mayoría de las herramientas giratorias tienen una pequeña cantidad de juego en el inducido. Esto puede afectar ligeramente al diámetro del corte. Por este motivo, es necesario realizar cortes de prueba en madera sobrante para determinar el diámetro exacto antes de cortar la parte superior del instrumento.
Mida la profundidad de la roseta que se va a instalar y ajuste la profundidad de corte ligeramente menos profunda. De esta forma, la roseta instalada se asienta ligeramente más arriba que la superficie de la parte superior del instrumento. Raspe o lije la roseta para que quede nivelada.
Tenga cuidado de no dejar que las virutas de madera se introduzcan debajo de la plantilla, lo que provocará una profundidad de corte desigual.
Corte del boca
Una vez que los anillos de roseta están colocados, el boca en sí puede cortarse. Con la punta de enrutador, realice una ralladura 3/4 de la profundidad y, a continuación, termine el corte con un cuchillo de afeitar para obtener el borde más limpio.

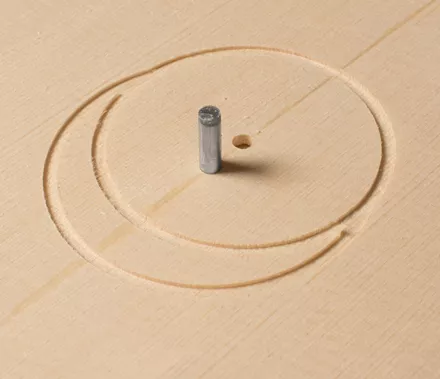

Creación de diseños descentrados
Al taladrar un segundo orificio de pivote, puede crear rosetas personalizadas no centradas intencionadamente. En el ejemplo mostrado, después de cortar un canal de roseta centrado, se creó un segundo canal mediante el uso de la ubicación alternativa del pasador. La madera entre estos canales se despejó utilizando varios orificios de pivote en la base.
