Premium kit de cableado para Stratocaster
¡Esto es lo que necesitas para conectar esos pickups a tu Strat®! Todas las piezas, más un diagrama para mostrarle cómo.
Este kit premium cuenta con un cable de push-back cubierto de tela, el cable adecuado para los circuitos de guitarra Fender y de estilo vintage. Los recipientes de este kit se han actualizado a la marca CTS para una vida útil más larga y un...
Si en algún momento nuestros productos se rompen, se desgastan o no cumplen tus expectativas, solo tienes que devolverlos y te los cambiaremos.
* Los miembros de StewMAX reciben envío estándar GRATIS en todos sus pedidos durante toda la vigencia de su afiliación. Más información
Premium kit de cableado para Stratocaster
¡Esto es lo que necesitas para conectar esos pickups a tu Strat®! Todas las piezas, más un diagrama para mostrarle cómo.
Este kit premium cuenta con un cable de push-back cubierto de tela, el cable adecuado para los circuitos de guitarra Fender y de estilo vintage. Los recipientes de este kit se han actualizado a la marca CTS para una vida útil más larga y una respuesta más suave y precisa.
-

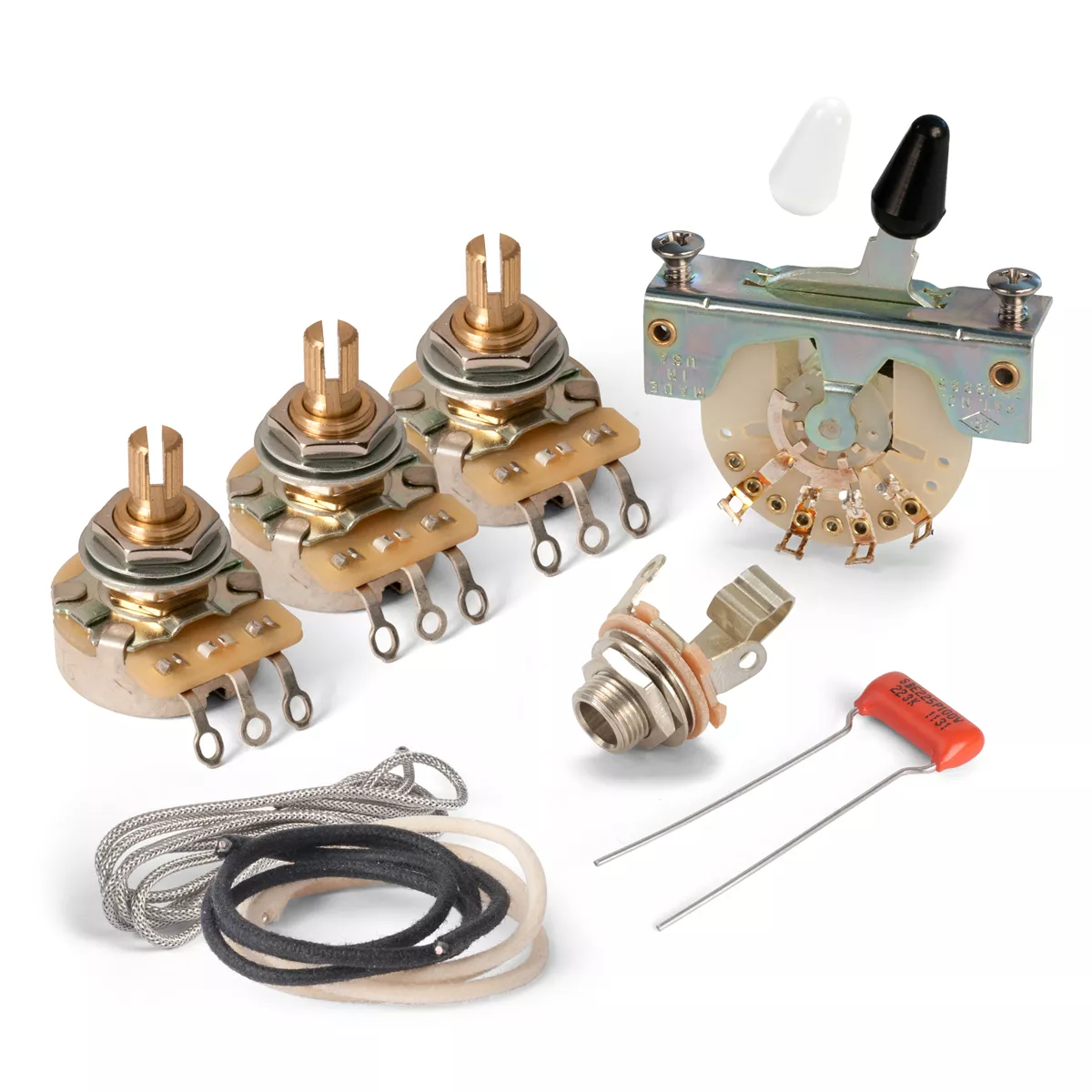

El kit de cableado para Stratocaster incluye
- Toma de jack de salida la embarcación
- 250K recipientes de control CTS (3)
- 0,047uF condensador Orange Drop
- CRL conmutador de palanca: conmutador de palanca de 5 posiciones con tornillos de montaje
- Mandos de interruptor: blanco y negro
- Cable de circuito de push-back no blindado aislado con tela: 22 AWG, blanco 12" de largo
- Cable de circuito de push-back no blindado aislado con tela: 22 AWG, negro, 24" de largo
- Cable de circuito de push-back trenzado blindado: 22 AWG, 12" de largo
- Diagrama de cableado
¡Asegúrese de que sus mandos de control encajan!
Los recipientes CTS tienen un eje dividido de 24 ranuras estriado fino.
| Profundidad de cavidad del cuerpo requerida | 1-3/8" (34,93 mm) |
| Espaciado entre tornillos de montaje | 1-5/8" (41,28 mm) |
| Vástago de la palanca | 1,32 mm x 4,78 mm (0,052" x 0,188") |
| Ranura del golpeador requerida | 1,59 mm x 26,99 mm (1/16" x 1-1/16") |
Especificaciones del potenciómetro de control CTS
| Diámetro del eje | 5,95 mm (0,235") eje dividido, moleteado fino |
|
| Rosca | 3/8" x 32 | |
| Altura de la porción roscada | 3/8" | (9,52 mm) |
| Diámetro requerido del orificio de montaje | 3/8" | (9,52 mm) |
