Instrucciones de plantilla de fresado de articulación mástil acústica

Estas plantillas están hechas de acrílico extragrueso para una mayor resistencia y son transparentes para una fácil alineación. Disponible para cola de milano estilo Martin o para mortero y tenon rectos. Cada juego incluye una plantilla para fresado un tenón en el mástil talón del cuello de la guitarra y una plantilla para fresado una mortuga a juego en el mástil bloque del cuello de la guitarra.

Desarrollamos estas brocas de enrutador de articulaciones de mástil para cortar mástil articulaciones de cuello precisas con las plantillas de fresado de articulaciones de mástil acústico.

Utilice las plantillas con su plantilla casera (los planes se proporcionan en la parte inferior de esta página). Es posible que desee ampliarlo o mejorarlo para satisfacer sus necesidades particulares. La plantilla sujetará un cuerpo de la guitarra o un mástil en la posición adecuada para el fresado, mientras que el cojinete guía del cortador sigue la plantilla. La plantilla debe estar hecha de madera contrachapada de 3/4", preferiblemente abedul o una buena calidad similar que sea plana.

Consulte los planes de la plantilla. Observe que el montante de 20" x 14" tiene una muesca de 1" x 4" en el espectro agudo para permitir que pase la broca del enrutador. Dos refuerzos de madera contrachapada de 3/4" sostienen el vertical y la parte superior perpendiculares entre sí. Los tornillos y el pegamento para placas de yeso sujetan la plantilla rígida.

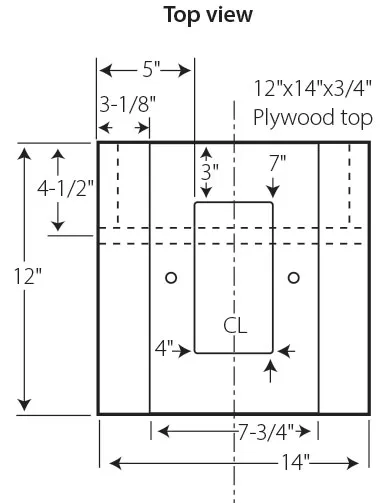

La parte superior, también de madera contrachapada de 3/4 in, tiene una sección central de 7-3/4 in de ancho que se diluye a 3/8 in. Aquí es donde descansa la plantilla. El ancho es fundamental para que la plantilla pueda deslizarse pero no girarse. La posición de la plantilla en esta ranura controla el ancho de la cola de milano. Hay una abertura de 4" x 7" en la parte superior para que la broca se extienda y haga su corte.

Observe todas las precauciones de seguridad con herramientas eléctricas. Use protección ocular y una máscara antipolvo, no use ropa suelta y desenchufe las herramientas eléctricas durante la configuración. ¡Prueba tus cortes con chatarra!

Cada plantilla tiene dos ranuras para los herrajes de fijación suministrados que la sujetan en la ubicación deseada. Las tuercas en T roscadas hembra se instalan en el contrachapado. Los tornillos y arandelas de la máquina pasan por las ranuras empotradas de la plantilla y rosca en las tuercas en T para sujetar la plantilla.

Cuando la plantilla haya terminado, marque una línea central en su parte superior y vertical. Asegúrese de que esto esté alineado con el centro de las plantillas. La línea central es útil para colocar el cuerpo o el mástil al sujetarlo en la plantilla.

La plantilla sujeta el mástil o el cuerpo en un ángulo de 90 grados con respecto a la broca del cortador. Cuando el cuerpo de la guitarra está sujeto a la plantilla, con la tapa de resonancia contra la posición vertical de la plantilla, la mortaja del bloque de la cabeza del cuerpo puede cortarse correctamente en un ángulo de 90 grados con respecto a la tapa de resonancia.

Sin embargo, el talón mástil de la mayoría de las guitarras acústicas tiene un ángulo de 1-1/2 a 2 grados con respecto al diapasón (consulte la ilustración; 1-1/2 grados es más común, pero puede variar en su guitarra particular). Debe colocarse una cuña entre el mástil y la cara de la plantilla en posición vertical, para mantener el cuello mástil en este ángulo antes de sujetarlo a la plantilla.

Estas plantillas están diseñadas para su uso con nuestras brocas para enrutador de articulaciones de mástil.

El tubo resistente al calor se suministra con la broca cortador para evitar que el cojinete suba por el mango. También puede utilizar el tubo situado debajo de la broca para elevar el cojinete a una altura que se adapte a su plantilla en caso de que sea necesario, pero siempre ocupe el espacio entre el cojinete y la pinza con más tubos. Asegúrese de cortar los extremos en forma cuadrada. Mantenga al menos 1/2" de mango en la pinza en todo momento. También puede ser necesario elevar toda la plantilla con cuñas para hacer contacto con el cojinete para pasadas superficiales. Siempre es mejor realizar varias pasadas superficiales en lugar de menos pasadas profundas.

Una vez que la cavidad es lo suficientemente profunda como para permitir que el cojinete se deslice contra la pared de la cavidad, la plantilla puede retirarse para obtener profundidad adicional si es necesario.

Con la plantilla adecuada en la parte superior de la plantilla, ajuste la altura de la broca del enrutador. Al utilizar la broca cortador, debe haber un espacio entre la plantilla y el mástil o el cuerpo, para garantizar el contacto adecuado del cojinete con la plantilla y la profundidad de corte correcta. Puede ser necesario utilizar dos piezas de tubo en la broca del cortador, una por encima y otra por debajo del cojinete guía. La tenona del mástil suele tener 5/8" de largo y la mortuga del cuerpo, por lo general, tiene 3/4" de profundidad, lo que deja un espacio de 1/8" entre el extremo de la tenona y la parte inferior de la articulación mortizada. Este espacio es útil para el ajuste final y para aflojar el mástil si fuera necesario volver a ajustarlo en el futuro.

Plantilla de mortero de cola de milano en posición sobre el bloque del mástil. El cuerpo de la guitarra está sujeto en la plantilla.

Plantilla de tenón de cola de milano en posición sobre el talón del mástil de la guitarra. El mástil está sujeto en la plantilla.

Con la plantilla adecuada en la parte superior de la plantilla, deslícela hasta una posición en la que realice un corte preliminar, lejos del punto de acabado deseado. El tenón será más grande de lo deseado en este punto, y la mortaja será más pequeña. Apriete los tornillos de sujeción de la plantilla y haga el primer corte de prueba con cuidado. Vuelva a ajustar la altura del cortador y la posición de la plantilla según sea necesario, y corte de nuevo; puede ser necesario realizar dos o tres ajustes. Es posible que desee escribir una línea en la plantilla y una marca etiquetada correspondiente en la plantilla como referencia para simplificar las configuraciones futuras.
