Incrustaciones de diapasón de fresado
Corte preciso, limpio y ajustado de los bolsillos de incrustación

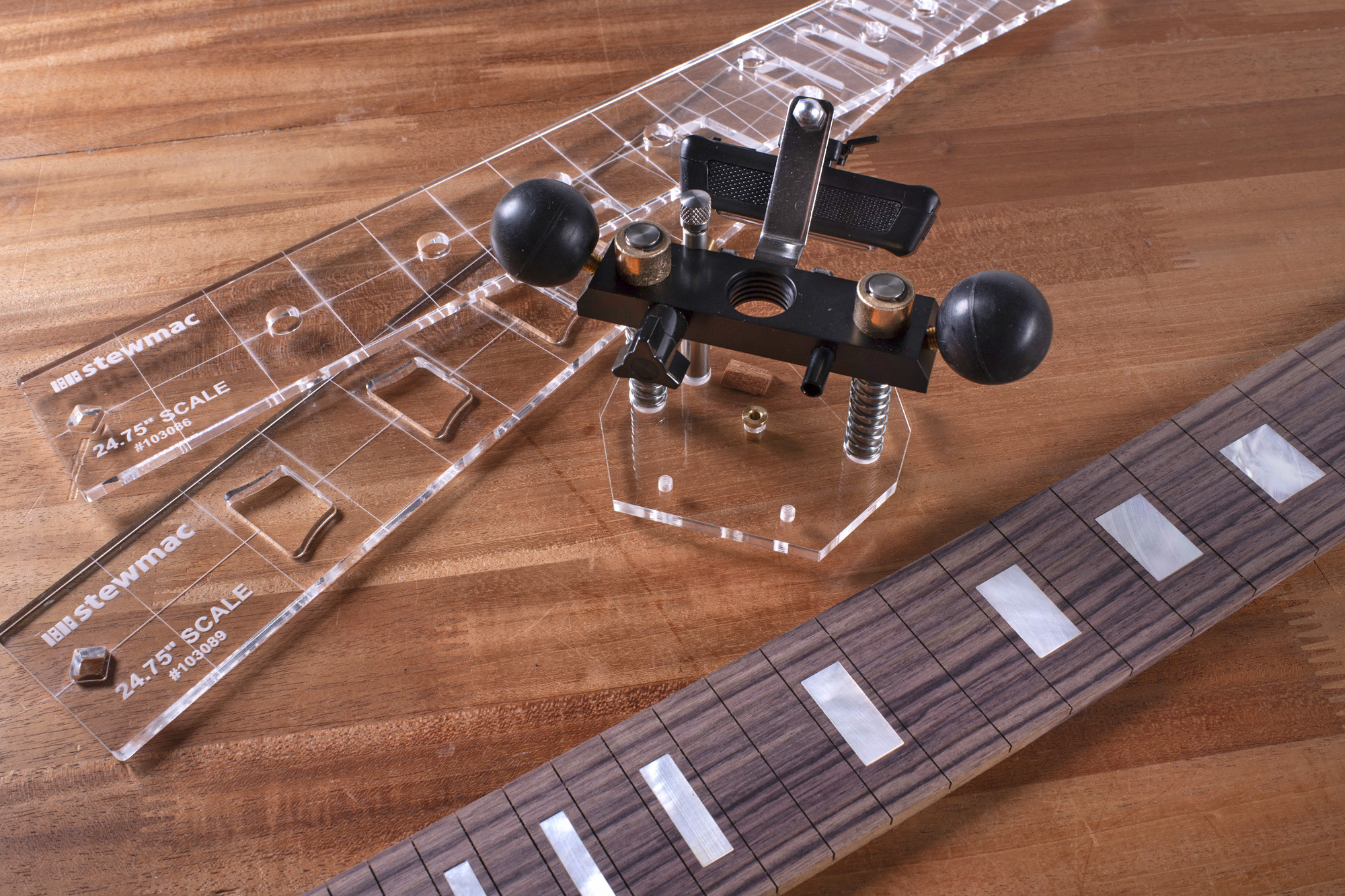

Nuestra base de enrutador personalizada funciona con una variedad de diseños de plantillas y escalas que cubren los estilos de incrustación de diapasón más populares. Estas herramientas se desarrollaron y probaron en nuestra tienda StewMac, con el diseño y la inspiración de nuestros amigos de Texas Toast Guitars.
Lo que necesitará
- Base de enrutador de vaciado de plantilla de incrustación (o placa de incrustación para reacondicionamiento de la base de enrutador de vaciado)
- Dremel o herramienta giratoria similar
- Punta de enrutador de 1/16" (proporcionada con la plantilla de incrustación)
- La plantilla de fresado de incrustación de diapasón: hay disponible una variedad de formas de incrustación y longitudes de escala en stewmac.com plantilla de fresado
- El diapasón: sin radio (plano) y con ranuras para trastes
- Material de incrustación
- regla
- Cinta adhesiva de doble tira
- Lápiz blanco
- StewMac Super Glue #30 Thick (u otro pegamento CA)
- Vacío
- Microformón

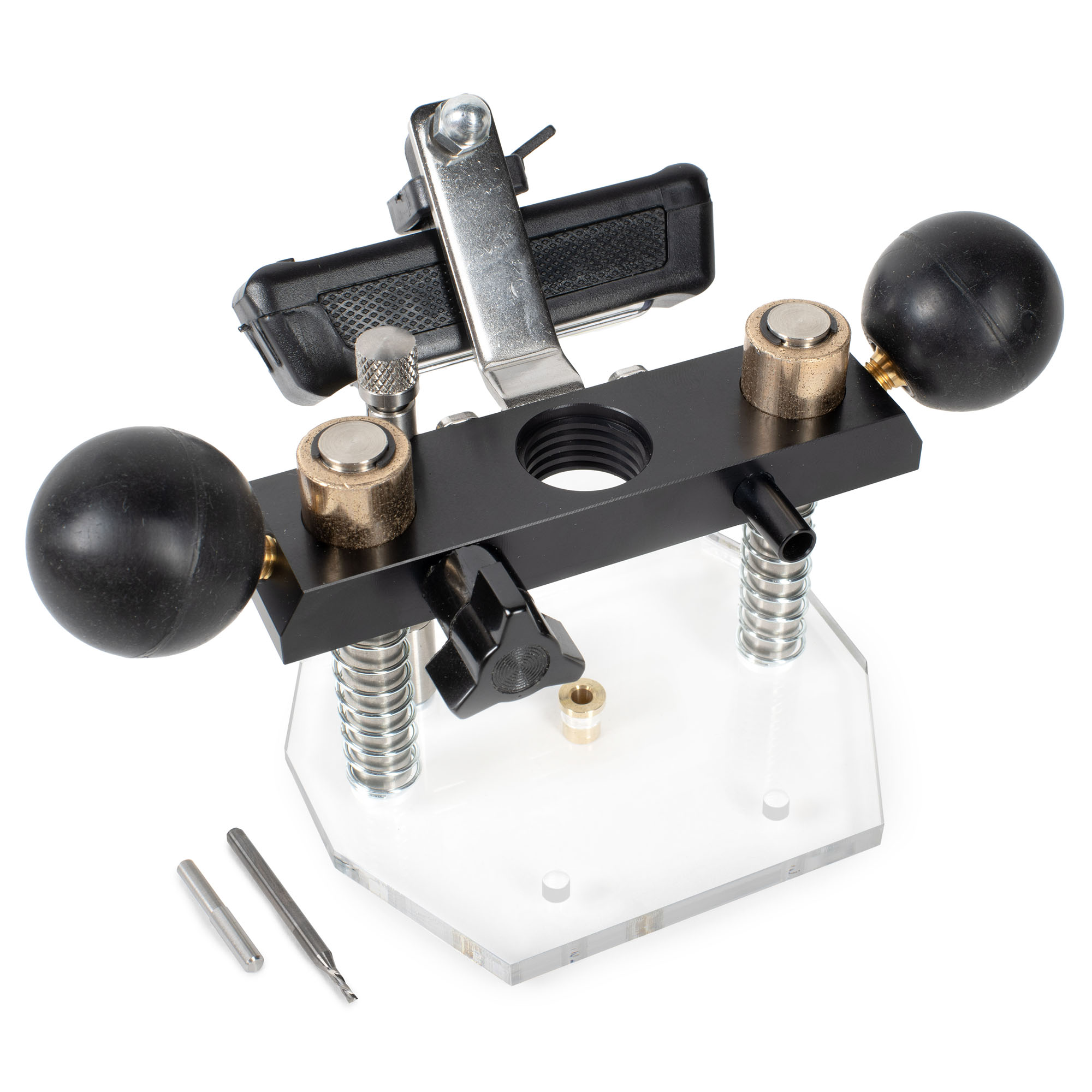

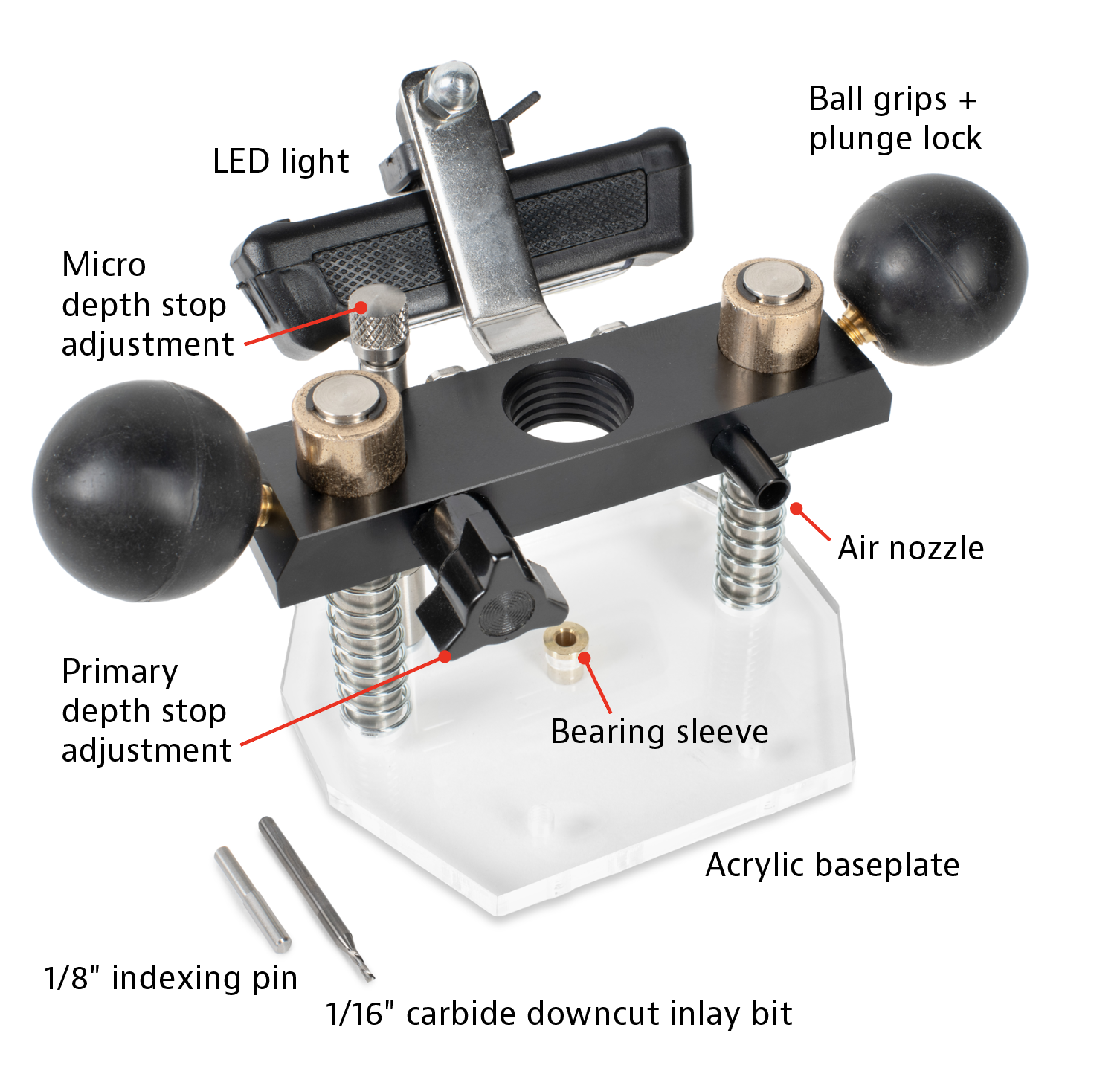

Base de enrutador de vaciado de plantilla de incrustación StewMac n .o 103758
Esta base de enrutador viene completa con una placa base acrílica transparente diseñada para funcionar con nuestras plantillas de fresado de incrustación de diapasón.
Empuñaduras de bola + bloqueo de penetración: las empuñaduras de bola utilizadas para guiar la herramienta también controlan el bloqueo de penetración. Afloje las empuñaduras para que se hundan y, a continuación, apriételas para bloquear la unidad en su sitio.
Ajuste de tope de profundidad principal: algunos bits son más largos que otros, por lo que la cantidad de penetración hacia abajo necesaria puede variar. Utilice la perilla de ajuste principal de la parte posterior de la unidad para entrar en el estadio de béisbol y, a continuación, utilice el microajuste para marcar la profundidad exacta. Este ajuste tiene aproximadamente 1/2" de profundidad de penetración.
Ajuste de tope de microprofundidad: establezca el ajuste de tope de microprofundidad para que esté en el medio de su penetración para el ajuste en cualquier dirección. Cada giro completo de la perilla estriada proporciona alrededor de 1/32" de ajuste.
Luz LED: la luz LED recargable pasa por tres ajustes de brillo. El cable de carga micro USB incluido se puede utilizar con cualquier adaptador de alimentación USB capaz de manejar 500 mAh.
Boquilla de aire: Boquilla integrada para acoplar una minibomba de aire para eliminar continuamente el polvo durante el fresado.
Se adapta a herramientas giratorias con un collar de plástico roscado 3/4-12 :
- La mayoría de los modelos Dremel fabricados desde 1986
- Asistente negro y Decker y RTX
- Pieza de mano personalizada Foredom de StewMac

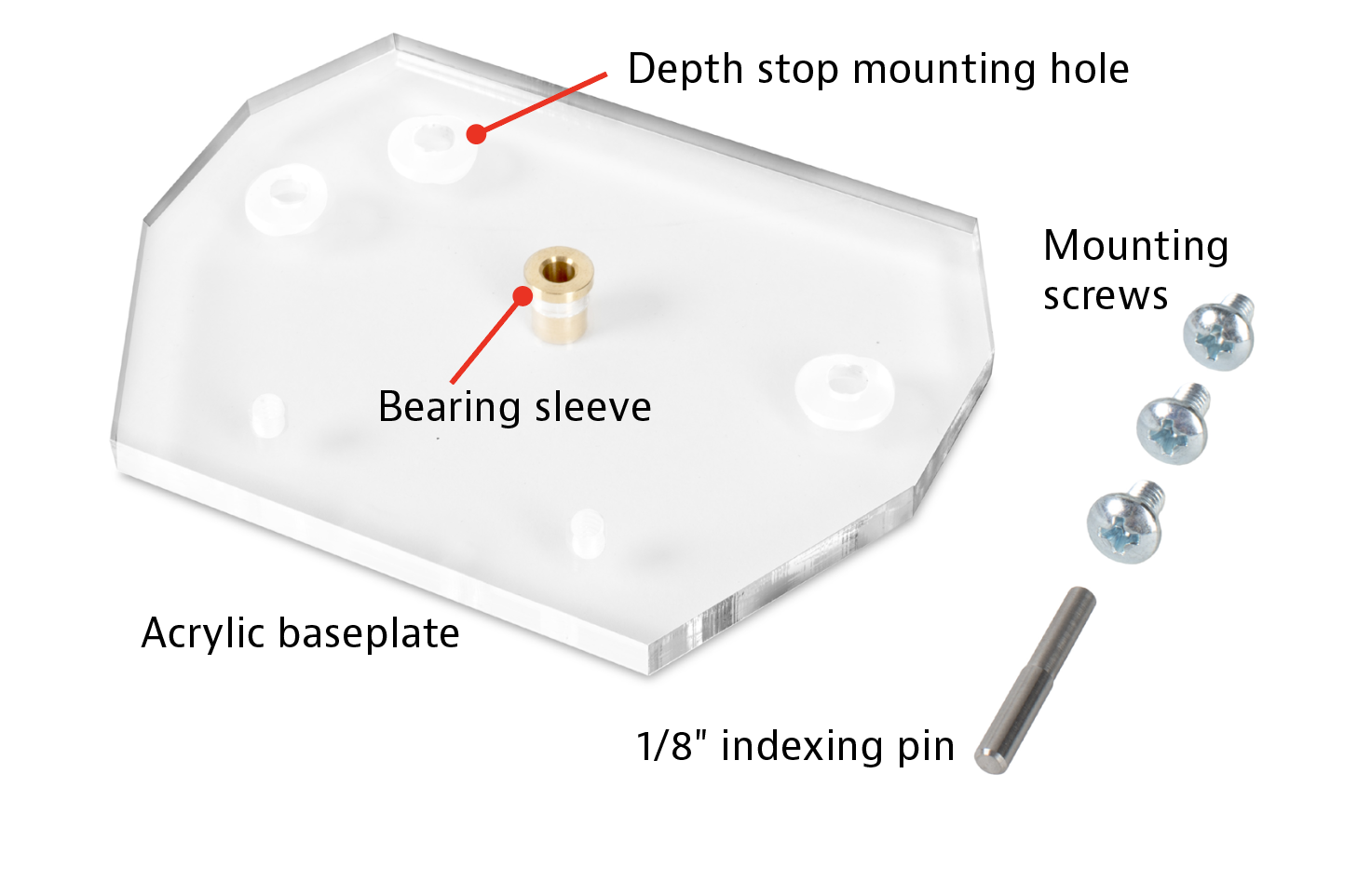

Readaptación de la placa de incrustación n .o 103078
La placa de incrustación StewMac puede adquirirse por separado y se adaptará a la base del enrutador de émbolo StewMac original (n.o 5806). Así es como se cambia la base sólida por la nueva placa base acrílica:
- Desenrosque el tope de profundidad de la parte inferior de la base del enrutador por penetración.
- Fije el tope de profundidad a la placa de incrustación con uno de los tornillos de montaje suministrados. Tenga en cuenta que el manguito del cojinete de latón debe sobresalir de la parte inferior (no se asienta plano).
- Retire la base madre de la base del enrutador de vaciado.
- Con los tornillos suministrados, instale la placa de incrustación en la base del enrutador de vaciado, dejando los tornillos sueltos por ahora.
Configuración de la base del enrutador de plantilla de incrustación

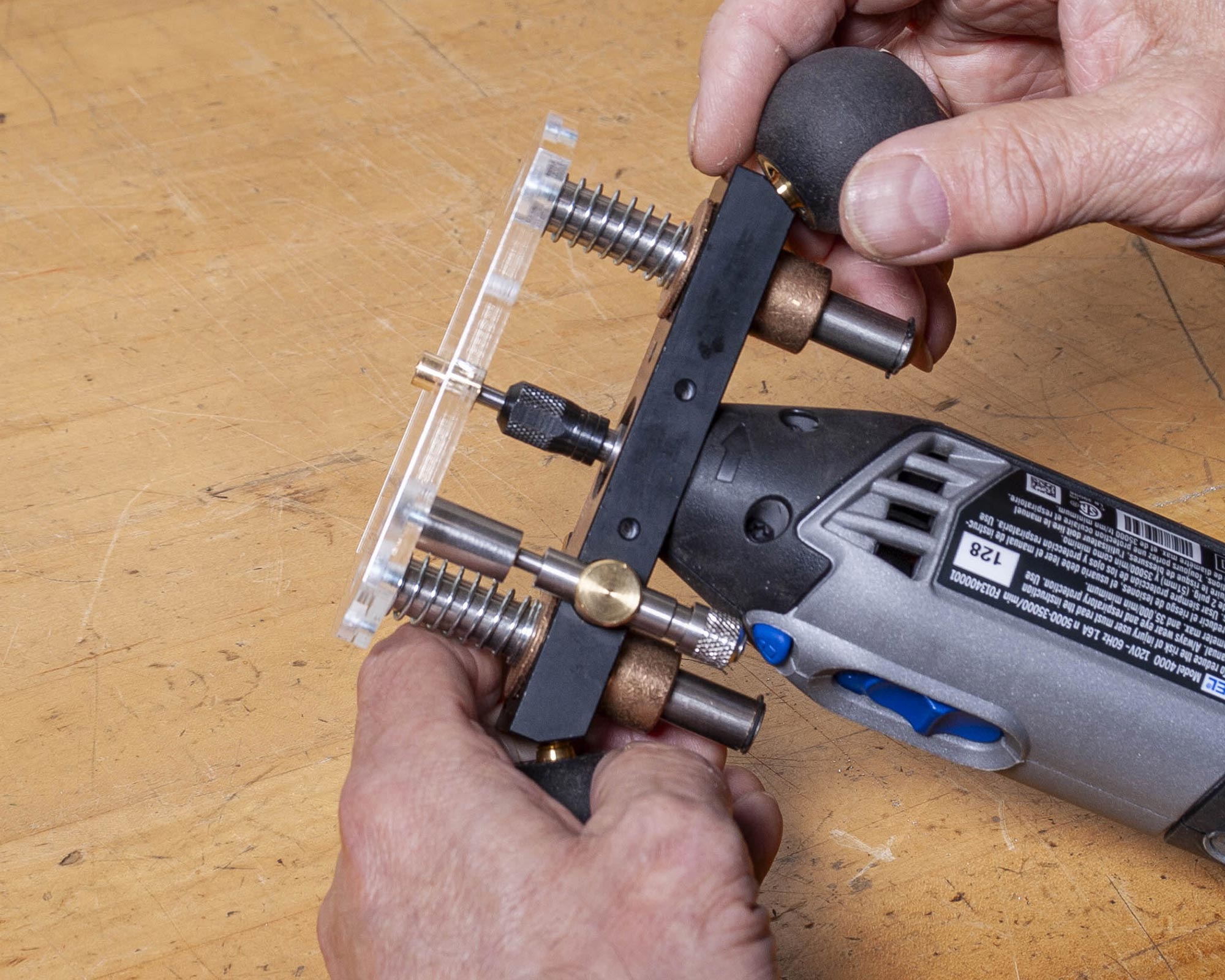

Alinee la herramienta con la base
Retire el collar de plástico roscado de la herramienta giratoria y enrosque la base del enrutador en la herramienta hasta que quede bien ajustada.
Ajuste la alineación utilizando el pin de indexación suministrado: introduzca el extremo estrecho del pin en la pinza de la herramienta giratoria y presione con los dedos para apretar.
Desbloquee el ajuste del tope de profundidad principal y gire los agarres de bola en sentido contrario a las agujas del reloj para aflojar la base.
Sumerja la base de modo que el pin de indexado pase a través del manguito del cojinete en la placa base. Bloquee la base en su lugar girando los agarres de bola en el sentido de las agujas del reloj.
|

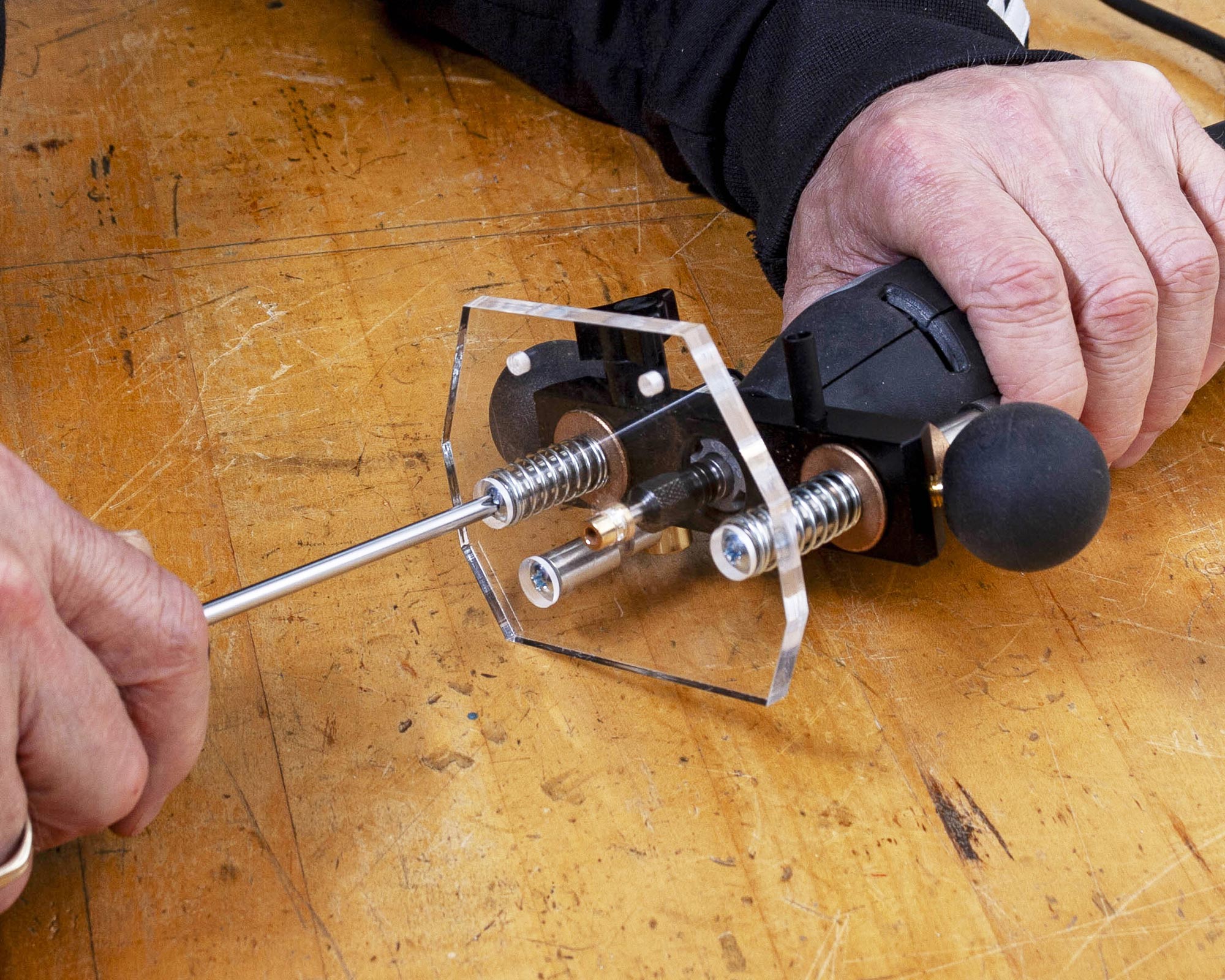

Reacondicionamiento de la placa de incrustación: si reacondiciona su propia base, ahora es el momento de apretar los tornillos inferiores para bloquear la alineación. |
|
Ahora puede retirar el pin de indexado y sujetar una broca de corte descendente de 1/16" en la herramienta giratoria. Nota: Aunque una broca de corte podría funcionar, corre el riesgo de compactar el polvo debajo de la placa de incrustación. Una broca de corte descendente empujará el polvo hacia el talón del mástil, manteniendo la broca despejada.

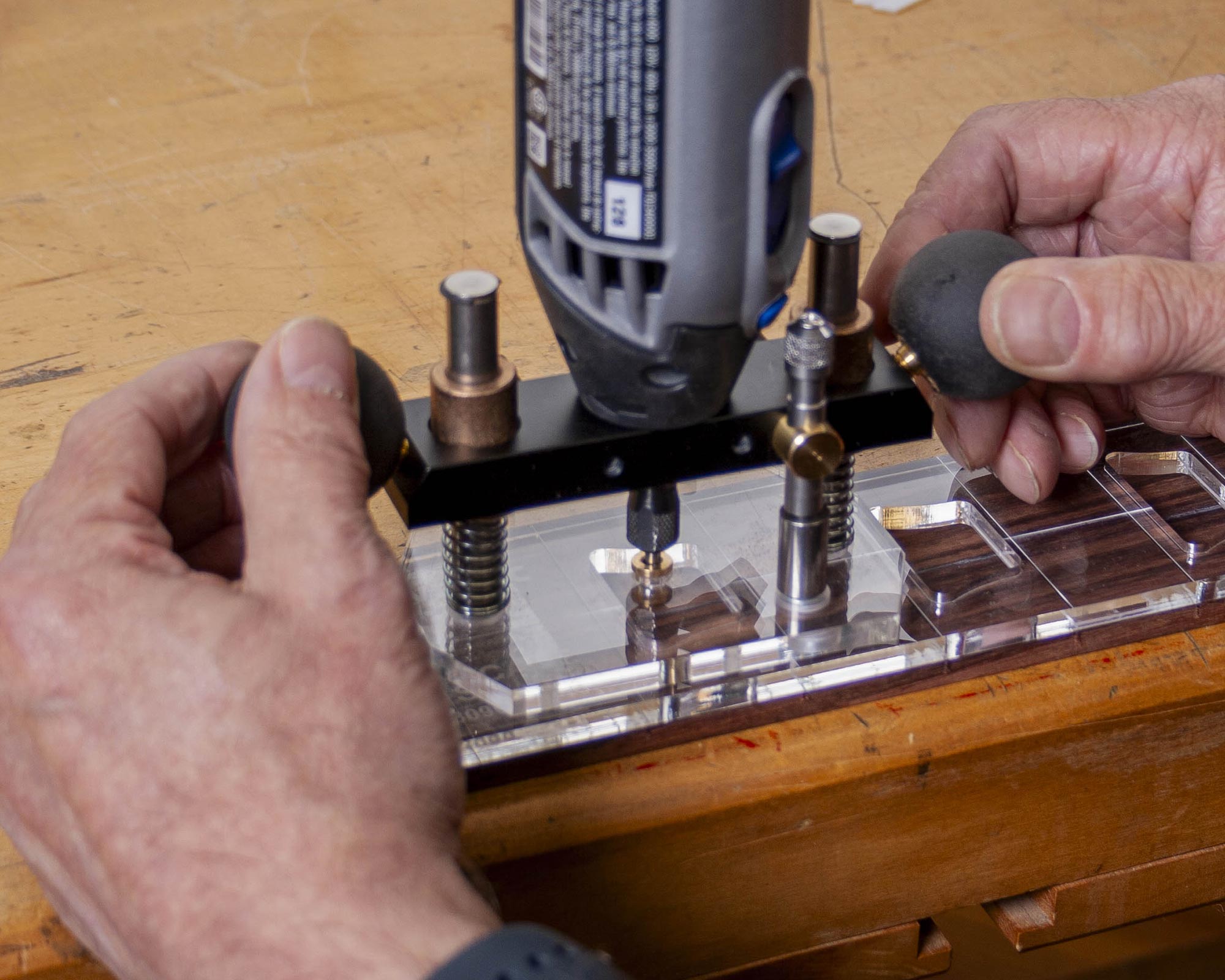

Ajuste el tope de profundidad de penetración
Coloque la plantilla de incrustación en una plantilla de diapasón con la pinza de latón dentro de la forma del talón del mástil; esto es solo para ajustar la profundidad de penetración, de modo que la plantilla pueda estar sobre una mesa.
Afloje los agarres de bola para bajar la broca de modo que toque el diapasón (o la mesa) a través de uno de los bolsillos de la plantilla. Bloquee la posición apretando las empuñaduras de bola.
El ajuste de la profundidad de penetración con la plantilla se puede realizar en cualquier superficie plana o diapasón.

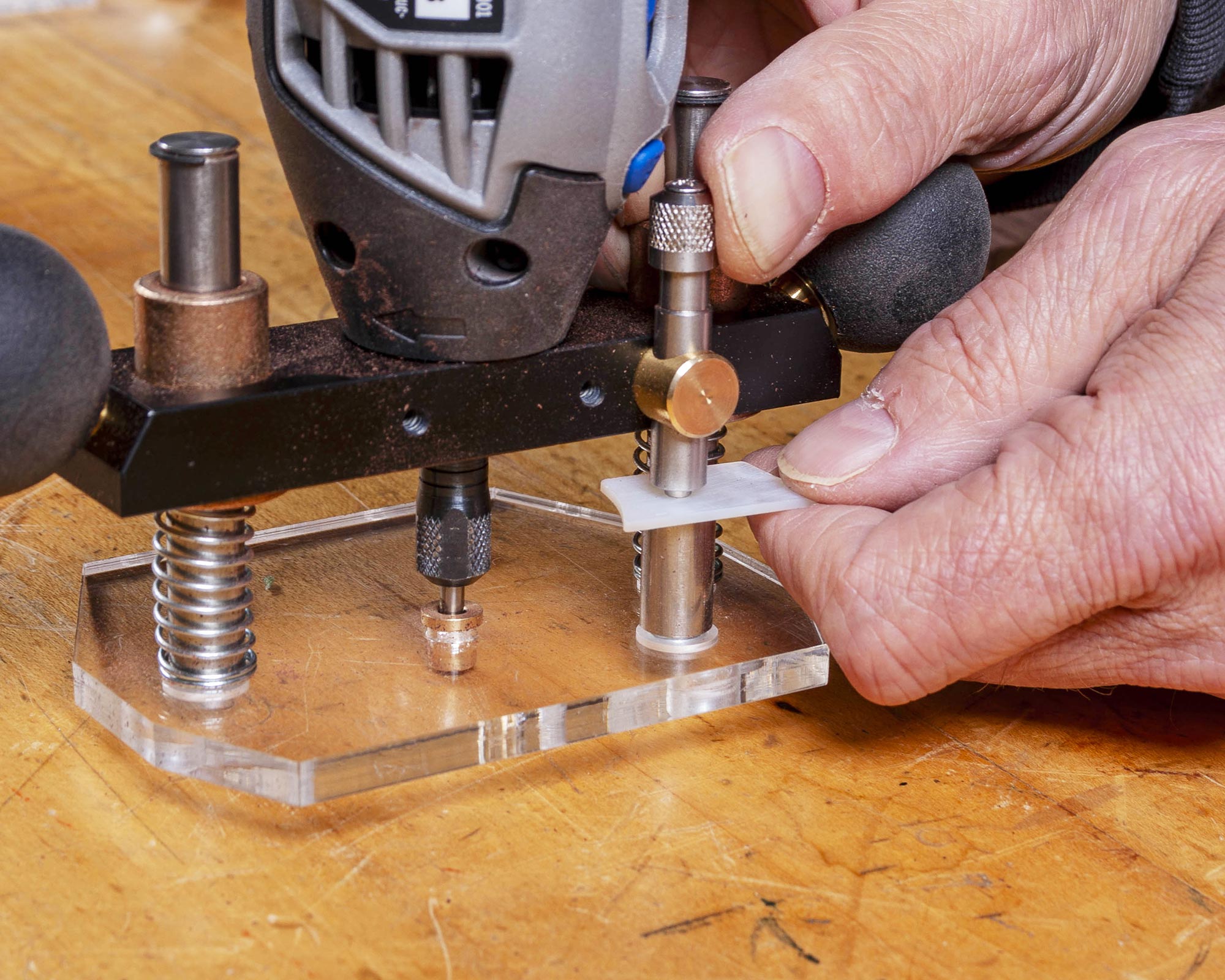

Ajuste el tope de microprofundidad
Utilice el material de incrustación para restablecer el tope de microprofundidad. Quiere una profundidad de fresado final que deje la incrustación al ras con la parte superior del diapasón o simplemente orgullosa de la superficie. Si se asienta demasiado orgulloso, puede lijar a través de la incrustación al dar forma al radio del diapasón.
Configuración de plantilla de incrustación de diapasón

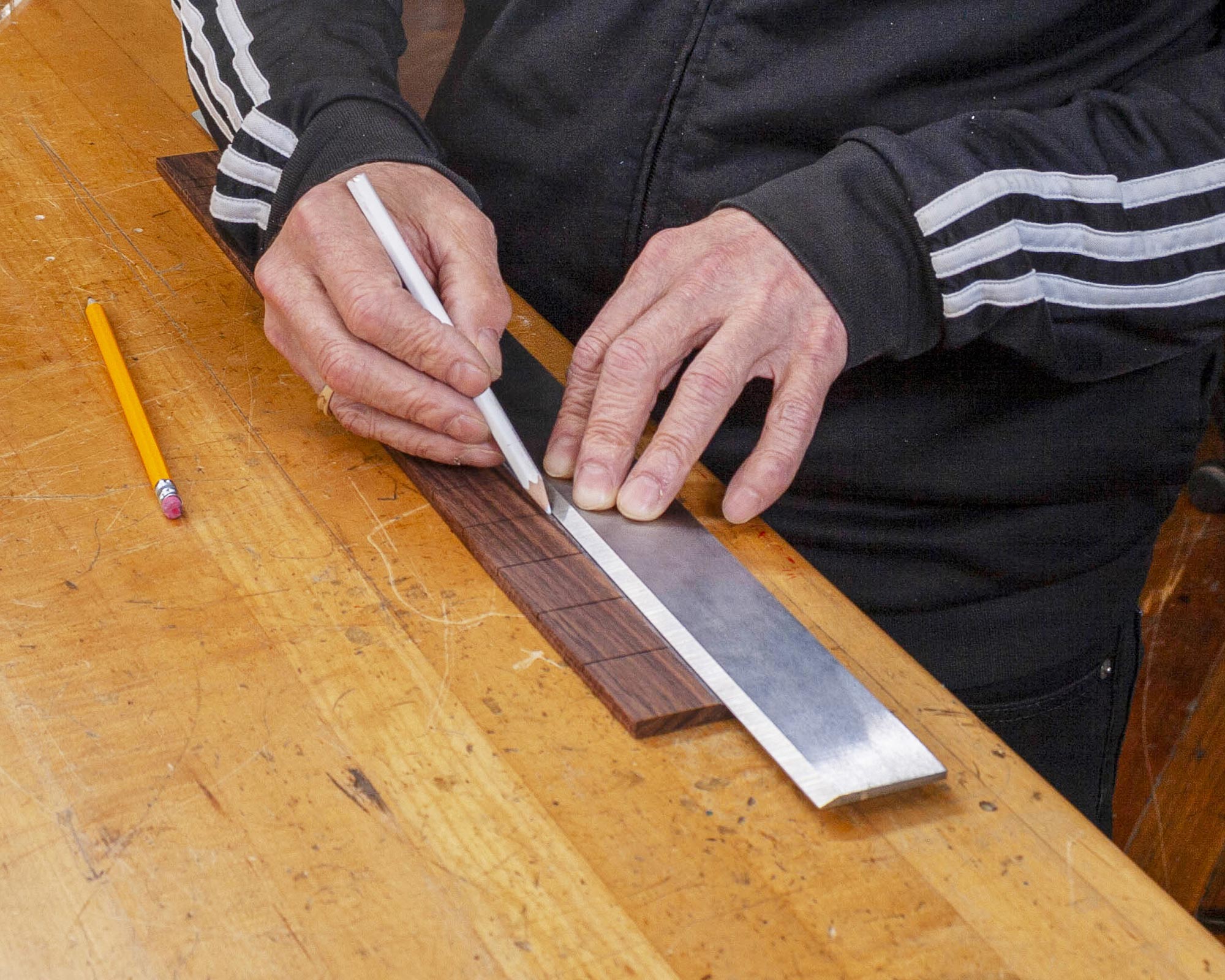

Empezando con un diapasón ranurada plano, marque la línea central con una regla. Utilizamos un lápiz blanco sobre palisandro.

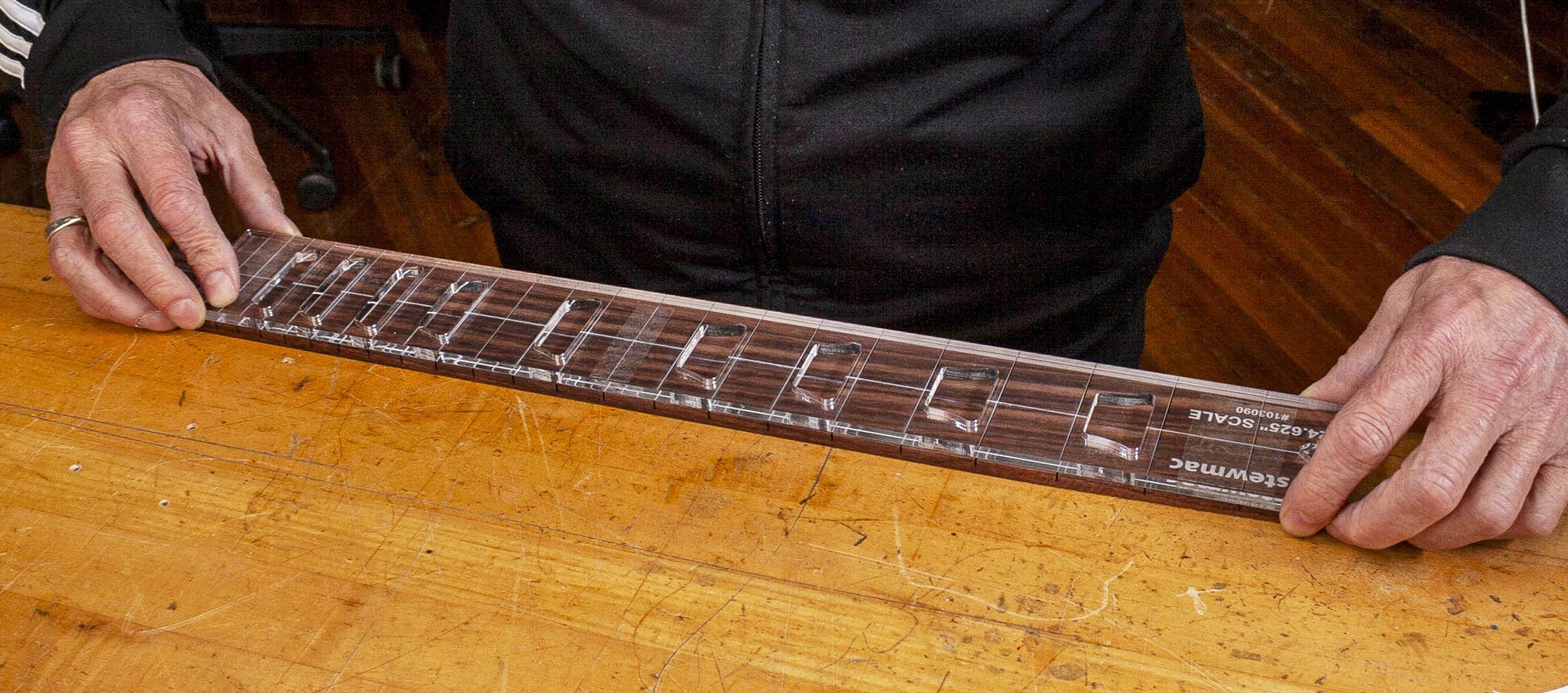

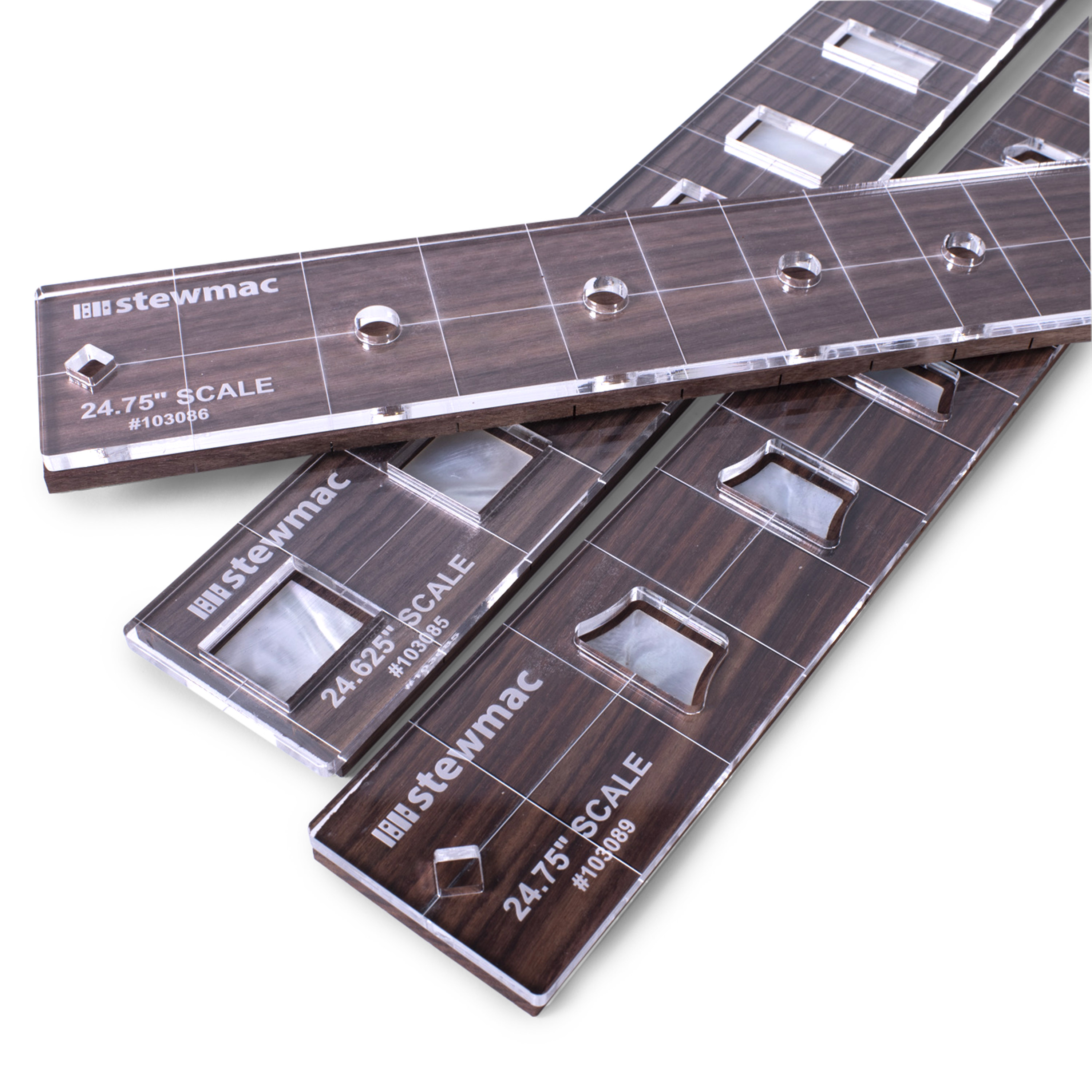

Las plantillas de incrustación de diapasón StewMac cuentan con una línea central y líneas de ranura de trastes para ayudar con la alineación. Asegúrese de que la escala del traste de su diapasón coincida con la escala que aparece en la plantilla. Oriente la plantilla del tamaño adecuado para alinearla con su diapasón.
Utilice cinta adhesiva doble para fijar la plantilla a la placa. Y de nuevo, utilice cinta adhesiva doble para fijar el diapasón a una superficie de trabajo resistente.
Bolsillos de incrustación de fresado
Compruebe y asegure los ajustes de detención de profundidad. Coloque la herramienta giratoria en la plantilla y encienda la alimentación. Baje la broca de modo que el manguito del cojinete pase a lo largo del interior del orificio de la plantilla.

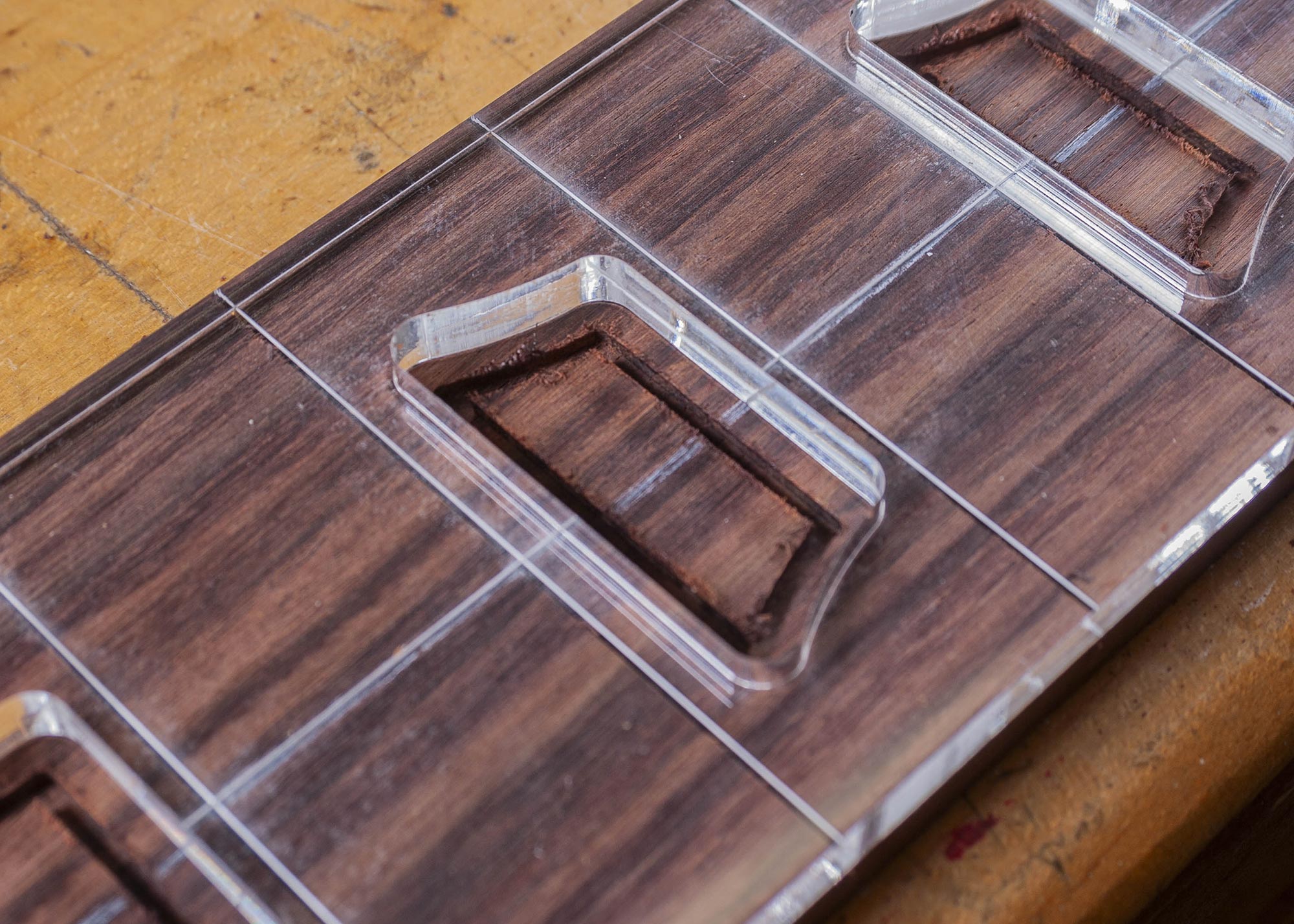

Aspire el polvo con la cavidad perimetral del primer talón del mástil. Elimine el serrín de su broca con frecuencia, ya que la acumulación puede evitar que la broca corte las esquinas ajustadas de la forma de la incrustación. Repita el procedimiento para las cavidades restantes. Guarde parte del serrín para usarlo más tarde.
Elimine cavidad los residuos del centro del talón del mástil con pequeños movimientos en el sentido de las agujas del reloj, moviéndose hacia delante y hacia atrás sobre la cavidad hasta que estén limpios. Aspire con frecuencia para obtener una mejor visión del trabajo.
Consejos de fresado
- Ejecute el bit entre 20,000 a 30,000 rpm.
- Limpia tu parte con frecuencia.
- Aspire el serrín con frecuencia.
- Preste mucha atención a las esquinas para asegurarse de que estén claras.
- Guarde un poco de serrín para cubrir cualquier hueco que pueda tener.
- Tómese su tiempo.
Instalación de la incrustación
Después de enrutar todos los bolsillos, retire la plantilla y limpie los residuos y las pelusas con un formón afilado.
Apriete varias gotas de super glue grueso en un talón del mástil cada vez antes de instalar la forma de incrustación del tamaño adecuado.
Si hay huecos entre el talón del mástil y la incrustación, mezcle el serrín que ahorró antes con unas gotas de pegamento. A continuación, introduzca esta pulpa en los huecos.
Radio el diapasón una vez que el pegamento esté seco.
